ER022_FVE_Brassica_Lovosice_118 kWp

LOVOSICE – FVE Brassica

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Lovosice
🏭 Investor / provozovatel výrobny: Brassica odbytové družstvo
⚙️ Dodavatel dispečerského systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost Brassica odbytové družstvo jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o instalovaném výkonu 118,8 kWp, připojené do distribuční soustavy ČEZ Distribuce.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace měření elektrických veličin, napojení na distribuční signál HDO a zajištění přenosu stavových a měřených dat pro účely dispečerského řízení výrobny. Řešení bylo navrženo v souladu s PPDS ČEZ Distribuce a umožňuje stupňovité řízení činného výkonu výrobny dle požadavků provozovatele distribuční soustavy.

Po provedení funkčních zkoušek, revize a ověření správné funkce regulace výkonu bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 118,8 kWp
✅ Napěťová hladina připojení: NN 0,4 kV
✅ Regulace výkonu výrobny: 0 % / 30 % / 60 % / 100 %
✅ Řídicí systém: ENERGOBOX RTU – PLC WAGO (IEC 60870-5-104 / Modbus)
✅ Komunikace s PDS: HDO + datová komunikace
✅ Měření: čtyřkvadrantní měření elektrických veličin (U, I, P, Q, cos φ)
✅ Rozpadové místo: ovládání stykače dle povelů HDO / RTU

Použité technologie

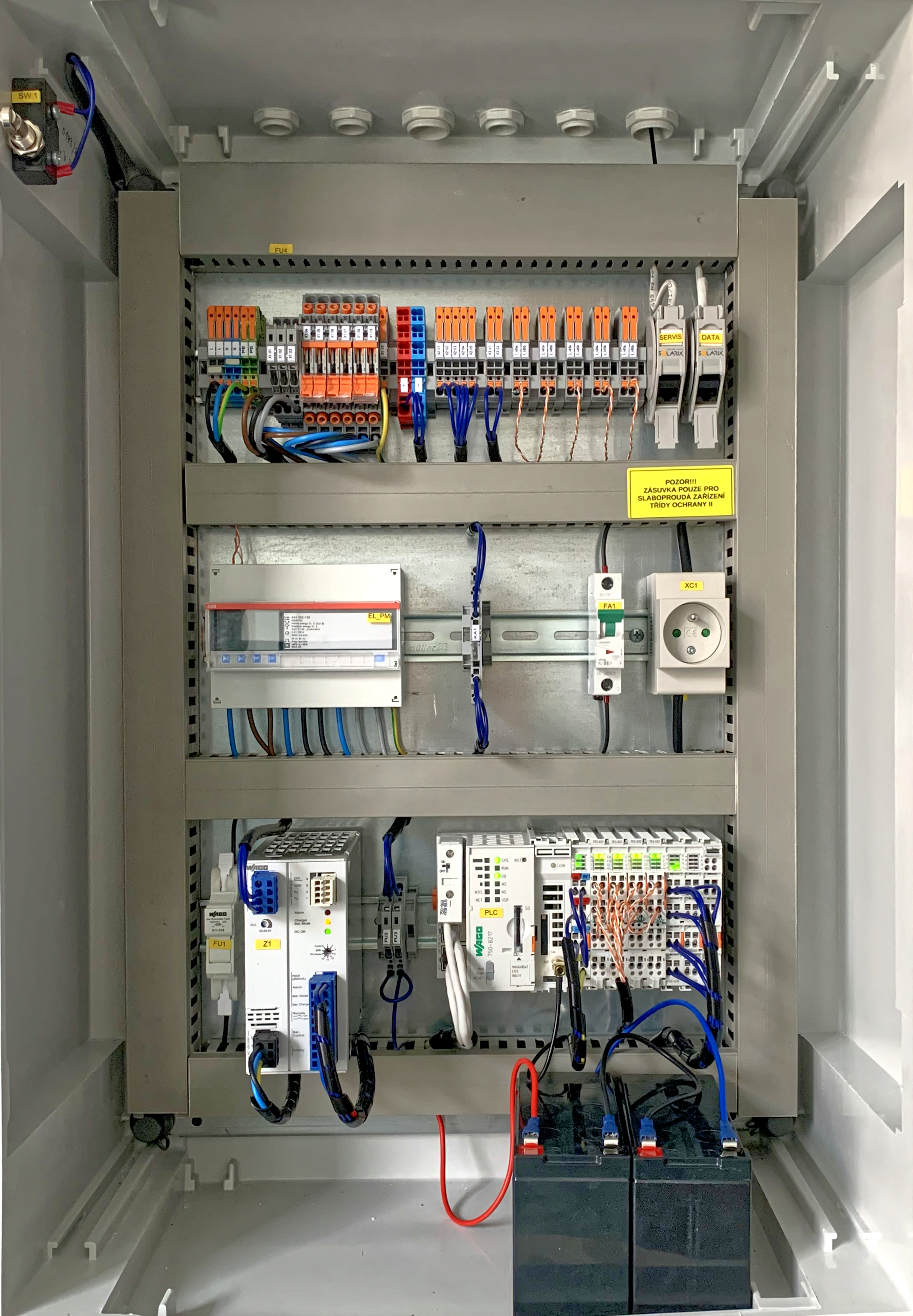

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM/Ethernet komunikací a zálohovaným napájením

• Měřicí přístroje: čtyřkvadrantní elektroměr a analyzátory elektrických veličin

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RTU / TCP – sběr provozních dat

• Distribuční řízení: zpracování povelů HDO pro regulaci výkonu výrobny

• Zálohované napájení: 24 V DC s dohledem stavu napájecího zdroje a baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické i legislativní požadavky na provoz výrobny připojené do distribuční sítě.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny ve stupních 0–100 %,

• automatickou reakci na povely HDO a síťové stavy,

• spolehlivou komunikaci v souladu s PPDS,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční síti.
