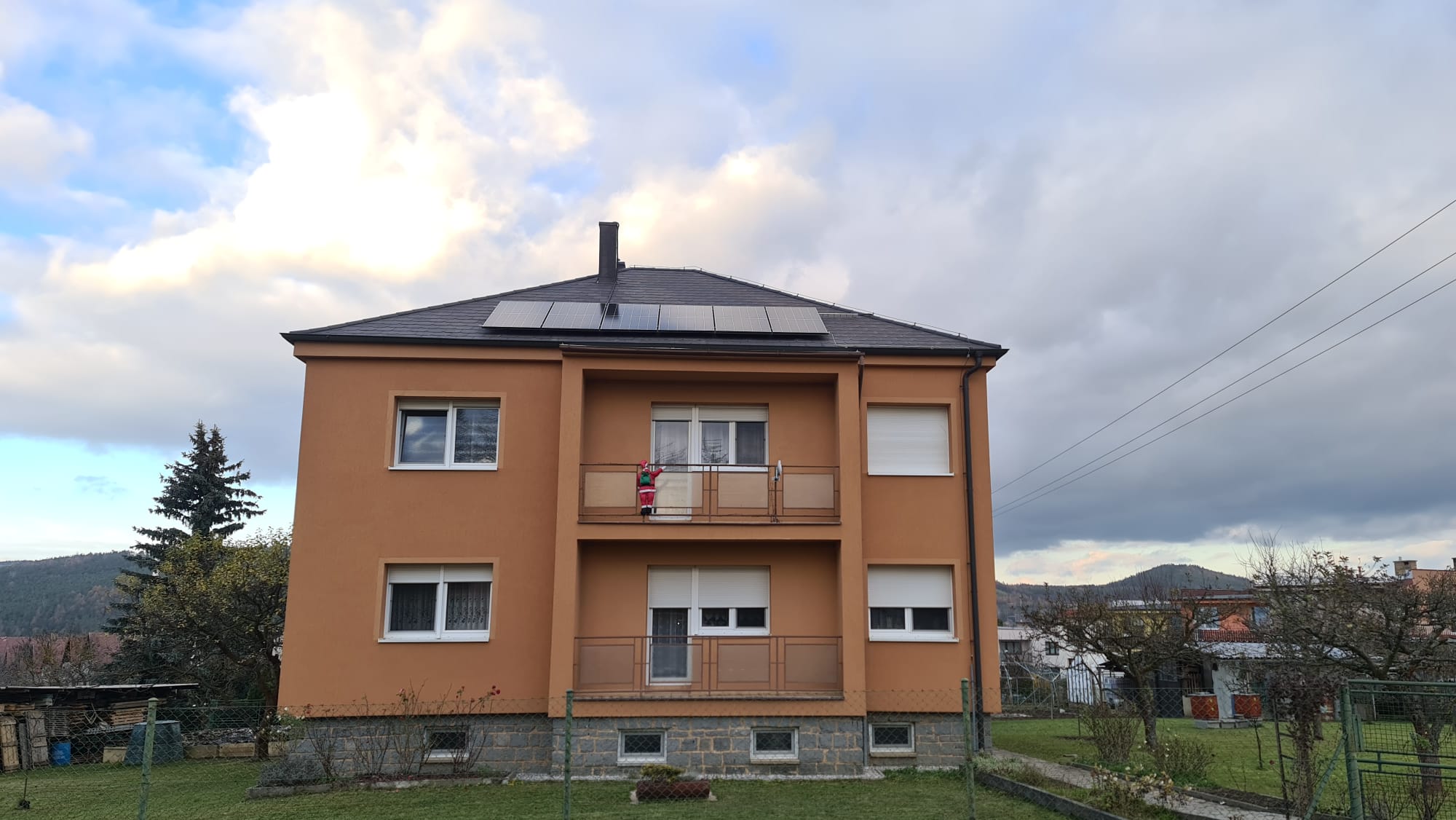

FVE HRÁDEK U ROKYCAN - 5,46 kWp

Fotovoltaická elektrárna s hybridním systémem a akumulací

📍 Lokalita: Hrádek u Rokycan
🏭 Investor: soukromá osoba
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2022

Pro investora jsme realizovali dodávku a zprovoznění fotovoltaické elektrárny o instalovaném výkonu 5,46 kWp s hybridním střídačem a bateriovým úložištěm. Systém je připojen k distribuční soustavě NN 0,4 kV a umožňuje paralelní provoz se sítí, dodávku přebytků do distribuční soustavy i provoz v ostrovním režimu při výpadku napětí.

Součástí projektu byla instalace 12 ks FV panelů JA Solar, osazení hybridního třífázového střídače Wattsonic WTS-10KW-3P, bateriového úložiště o kapacitě 11,5 kWh a úprava elektroměrového rozvaděče dle připojovacích podmínek distributora. Realizace zahrnovala implementaci síťových ochran dle PPDS, instalaci HDO pro distribuční řízení výkonu (0–100 %) a zajištění automatického přechodu do záložního (backup) režimu.

Parametry projektu
✅ Instalovaný výkon: 5,46 kWp
✅ Rezervovaný výkon: 5,46 kWp

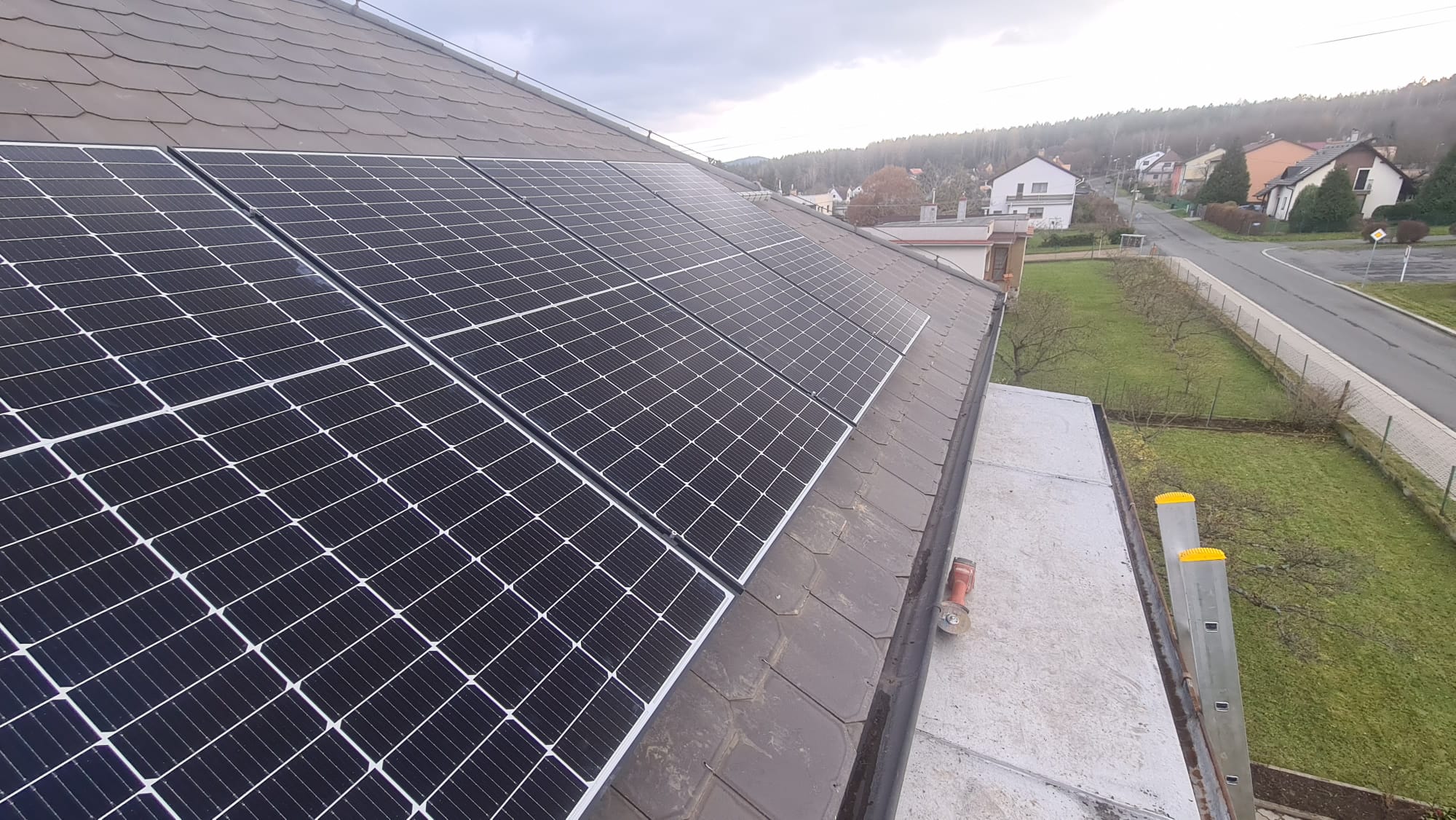

✅ Počet panelů: 12 ks (2 stringy po 6 modulech)
✅ Typ panelů: JA Solar JAM72S20 455 Wp

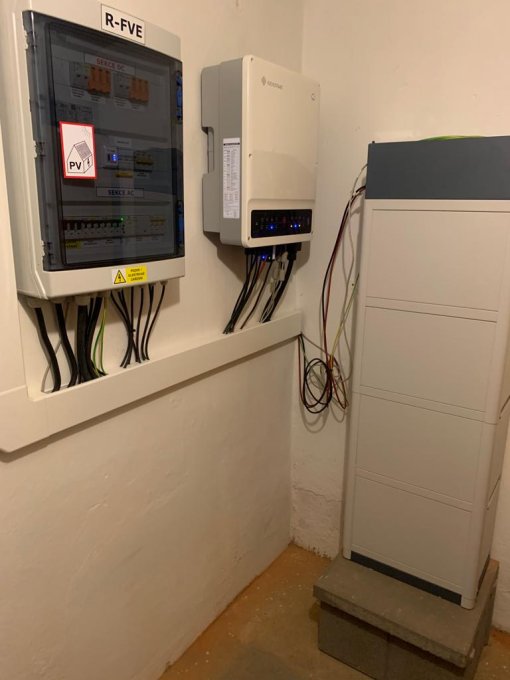

✅ Střídač: Wattsonic WTS-10KW-3P (3f, 10 kVA)
✅ Akumulace: Wattsonic 11,5 kWh (Li-ion bateriový modul)
✅ Napěťová soustava: 3 N/PE 400/230 V AC, TN-S (TN-C-S)
✅ Hlavní jistič objektu: 3×25 A, char. B
✅ Distribuční sazba: D25d (dvoutarifní)
✅ Provozní režim: přetok do DS + ostrovní provoz

Použité technologie

Hybridní systém Wattsonic – třífázový měnič s integrovaným rozpadovým místem a síťovými ochranami dle PPDS příloha 4
Akumulace energie – bateriové úložiště 11,5 kWh umožňující ukládání přebytků a napájení zálohovaných okruhů při výpadku DS
Distribuční řízení výkonu – řízení 0–100 % výkonu pomocí přijímače HDO

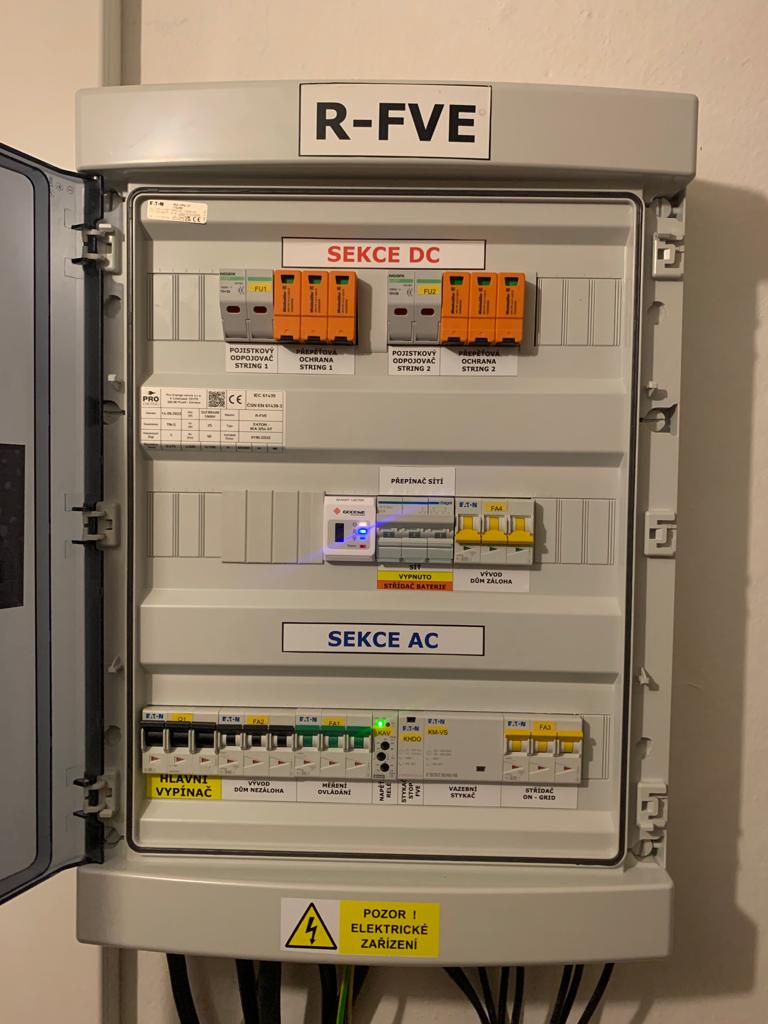

Ochrany a bezpečnost:

napěťové a frekvenční ochrany (U/f)
automatické odpojení při odchylkách parametrů sítě
automatické opětovné připojení dle PPDS
přepěťové ochrany DC i AC strany
galvanické oddělení zálohované části objektu v ostrovním režimu

Instalovaný systém umožňuje:

maximalizaci vlastní spotřeby vyrobené energie,
akumulaci přebytků do bateriového úložiště,
automatický přechod do ostrovního režimu při výpadku sítě,
řízení výkonu dle požadavků distributora,
bezpečný a plně automatizovaný provoz bez nutnosti obsluhy.
Hybridní řešení významně zvyšuje energetickou soběstačnost objektu a zajišťuje kontinuitu napájení vybraných okruhů i při výpadku distribuční soustavy.
