FVE KAŘÍZEK - 5,4 kWp

FVE 5,4 kWp s akumulací Dyness
Rezidenční instalace s ostrovním režimem

📍 Lokalita: Mýto
🏭 Investor: soukromá osoba
⚙️ Dodavatel: Elektro-ŠTAIF Engineering s.r.o.
📆 Rok realizace: 2022

Pro investorku jsme realizovali dodávku a montáž fotovoltaické elektrárny o instalovaném výkonu 5,4 kWp včetně bateriového úložiště Dyness Tower T14 o kapacitě 14,2 kWh. Součástí projektu bylo kompletní napojení na distribuční síť, úprava elektroměrového rozvaděče dle připojovacích podmínek distributora a implementace distribučního řízení výkonu pomocí HDO.

Systém je navržen jako třífázová výrobna s možností ostrovního provozu (backup režim) a automatickým přechodem při výpadku distribuční sítě. Po provedení funkčních zkoušek a výchozí revize byla výrobna uvedena do provozu v souladu s PPDS a platnými normami ČSN.

Parametry projektu
✅ Instalovaný výkon: 5,4 kWp
✅ Rezervovaný výkon: 5,4 kWp
✅ Počet panelů: 12 ks (2 stringy po 6 modulech)
✅ Typ panelů: JA Solar JAM72S20 450 Wp
✅ Střídač: GoodWe GW8K-ET (8 kVA, 3f)
✅ Akumulace: Dyness Tower T14 – 14,2 kWh
✅ Distribuční sazba: D45d (dvoutarifní)
✅ Hlavní jistič: 3×25 A, charakteristika C
✅ Provoz: paralelní provoz s DS + ostrovní režim (backup)

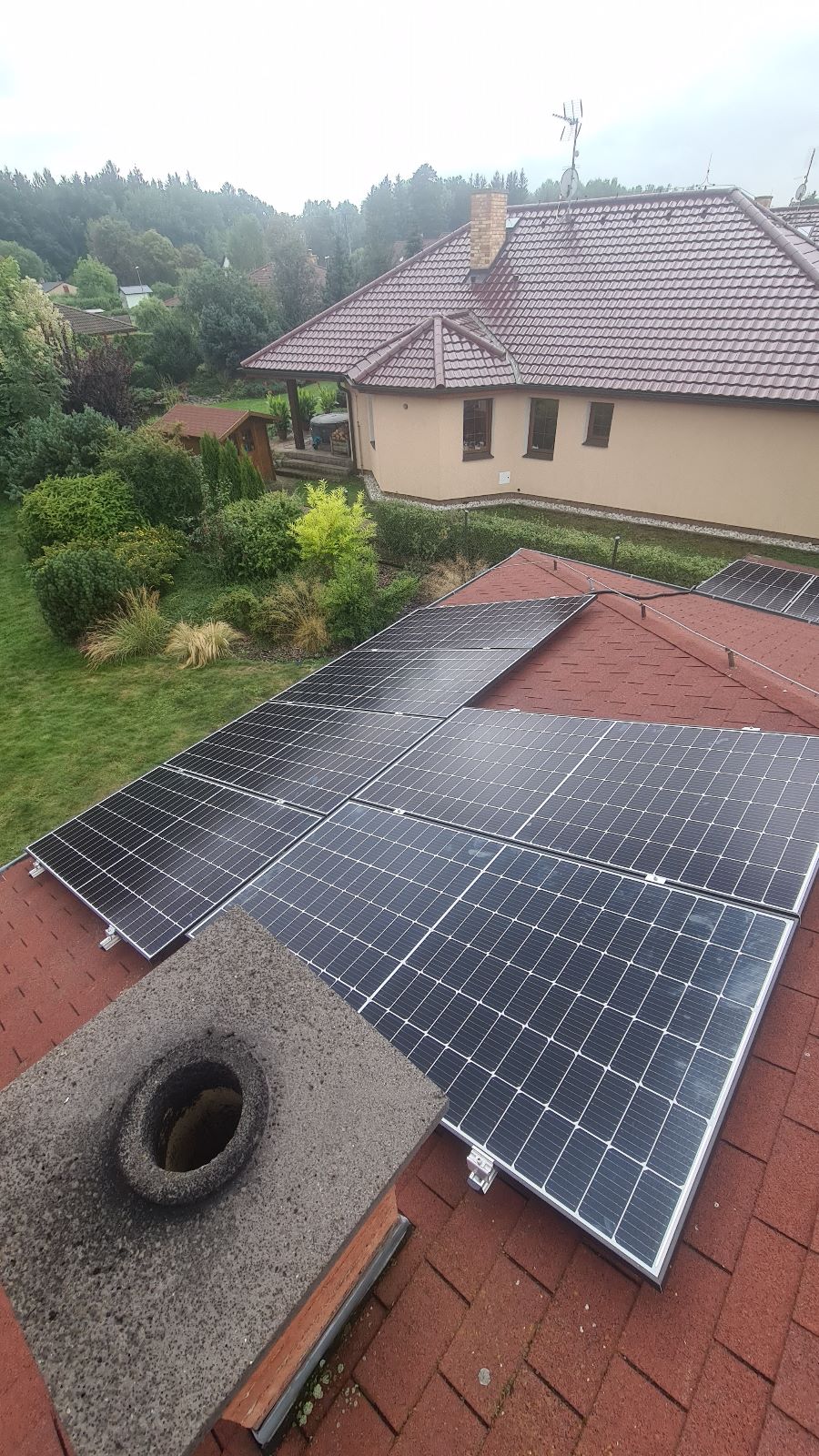

Fotovoltaické moduly:
Monokrystalické panely JA Solar 450 Wp, zapojení do dvou samostatných stringů.

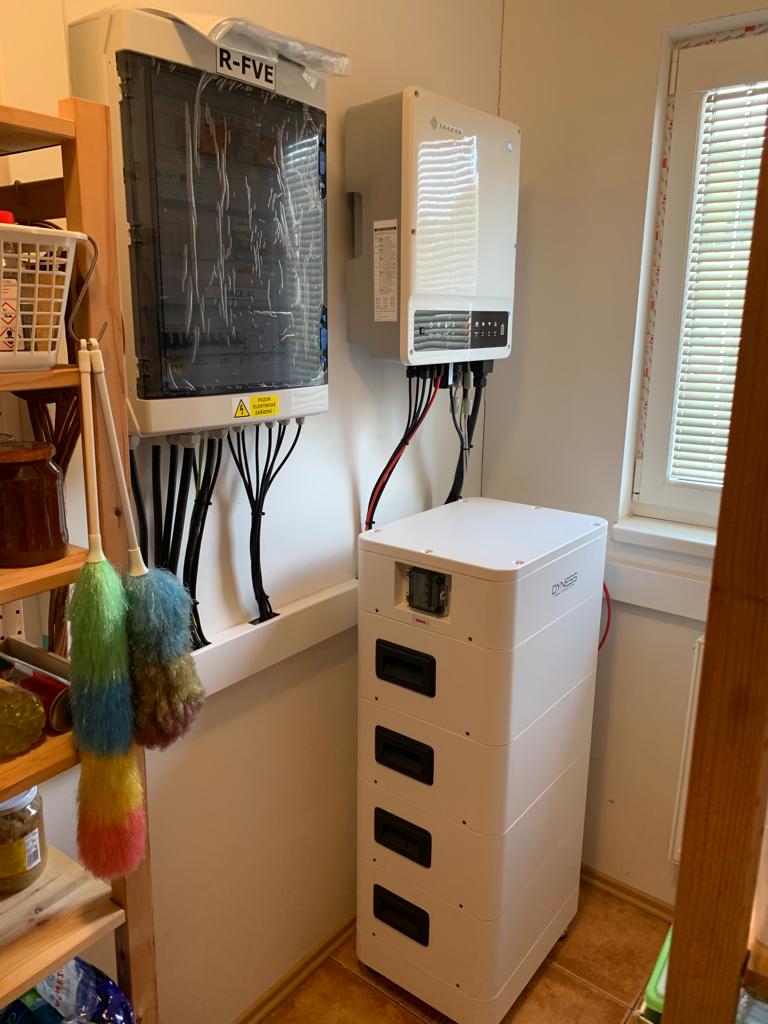

Střídač GoodWe GW8K-ET:
2× MPP tracker
řízení výkonu dle PPDS (P(f), P(U), Q(U))
integrované rozpadové místo
automatické opětovné připojení po stabilizaci parametrů sítě
Bateriové úložiště Dyness Tower T14:
kapacita 14,2 kWh
jmenovité napětí 384 V
zajištění zálohovaného napájení vybraných okruhů

Distribuční řízení:
regulace výkonu 0/100 % pomocí HDO
blokování akumulačních spotřebičů dle tarifu
čtyřkvadrantní elektroměr s průběhovým měřením

Realizované řešení umožňuje:

maximální využití vyrobené energie pro vlastní spotřebu,
inteligentní ukládání přebytků do bateriového systému,
automatický přechod do ostrovního režimu při výpadku sítě,
bezpečné galvanické oddělení zálohované části objektu,
plnou kompatibilitu s požadavky distributora a PPDS,
dvoustupňovou regulaci výkonu v rámci distribučního řízení.
