FVE LUKAS CZ, Skalná - 230kWp

Fotovoltaická elektrárna + dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Skalná
🏭 Investor / provozovatel výrobny: LUKAS CZ spol. s r. o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2022
🔌 Napěťová hladina připojení: VN 22 kV / NN 0,4 kV

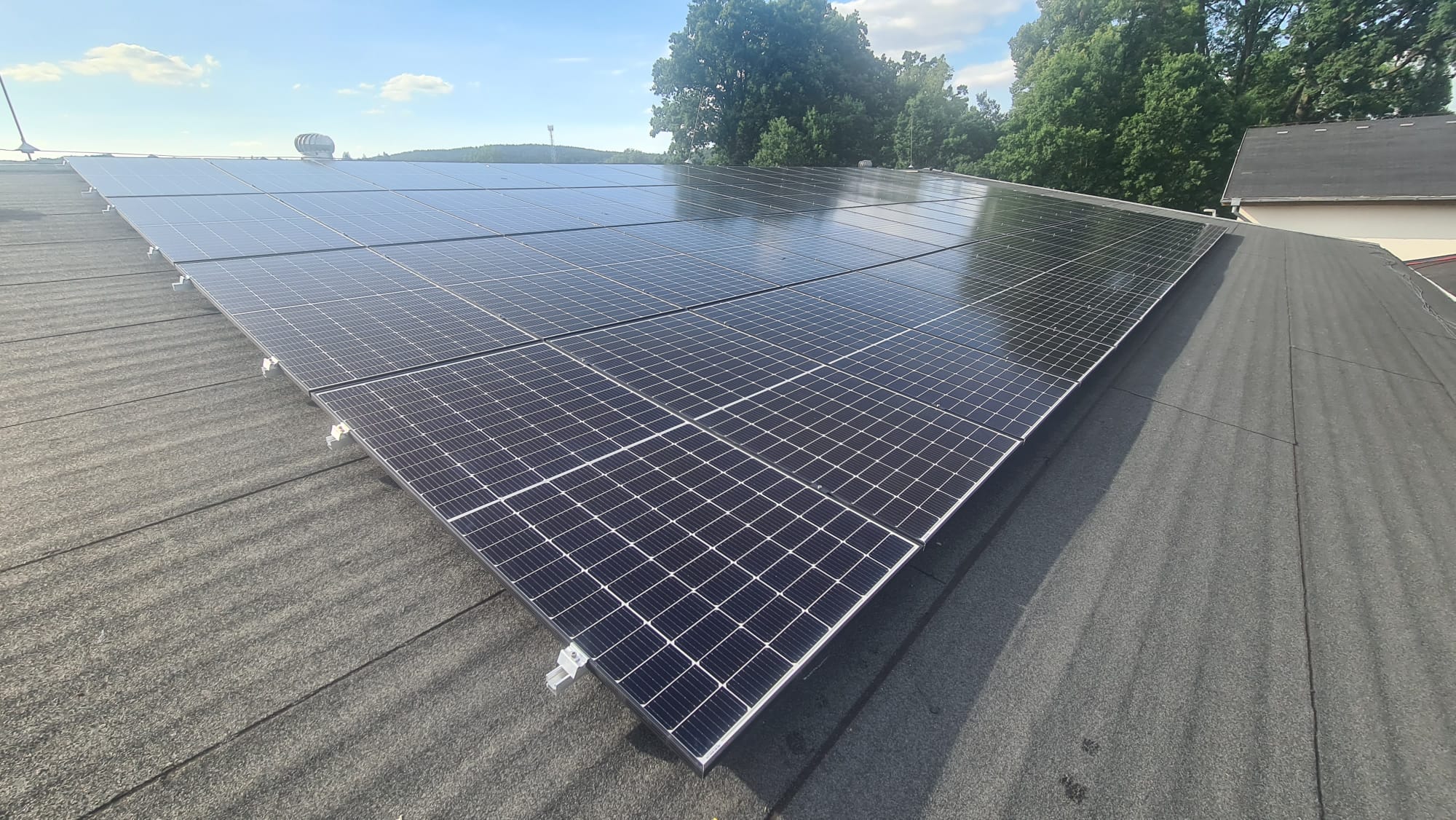

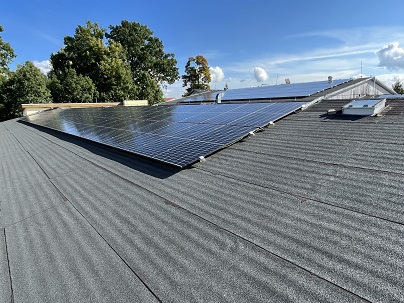

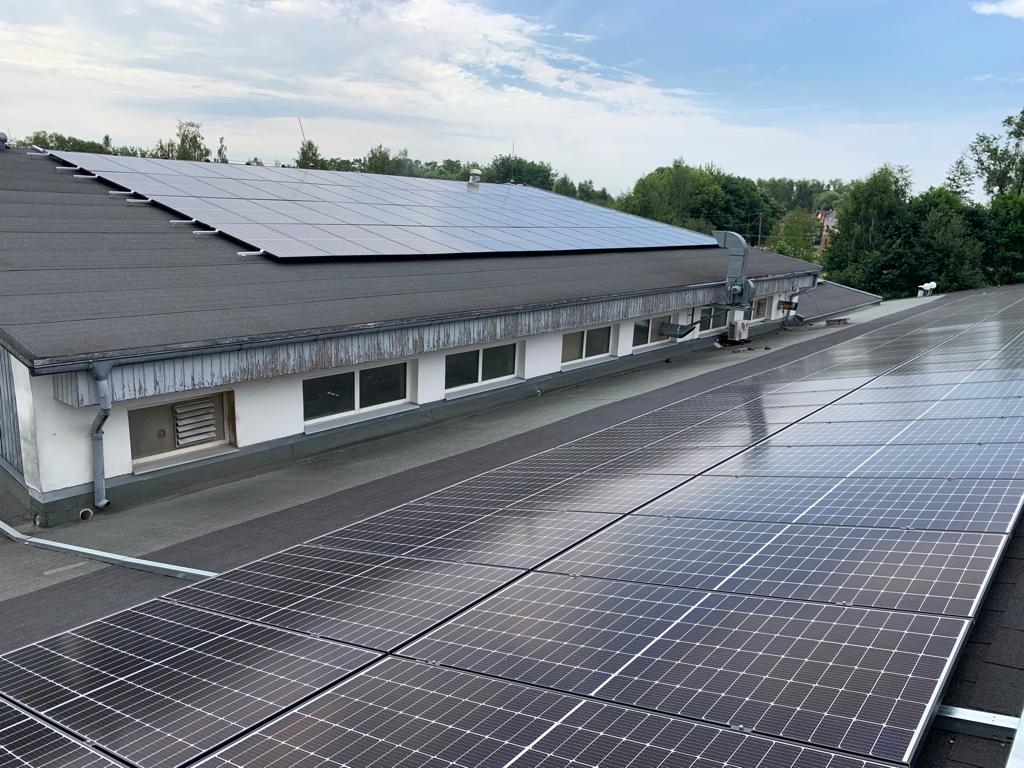

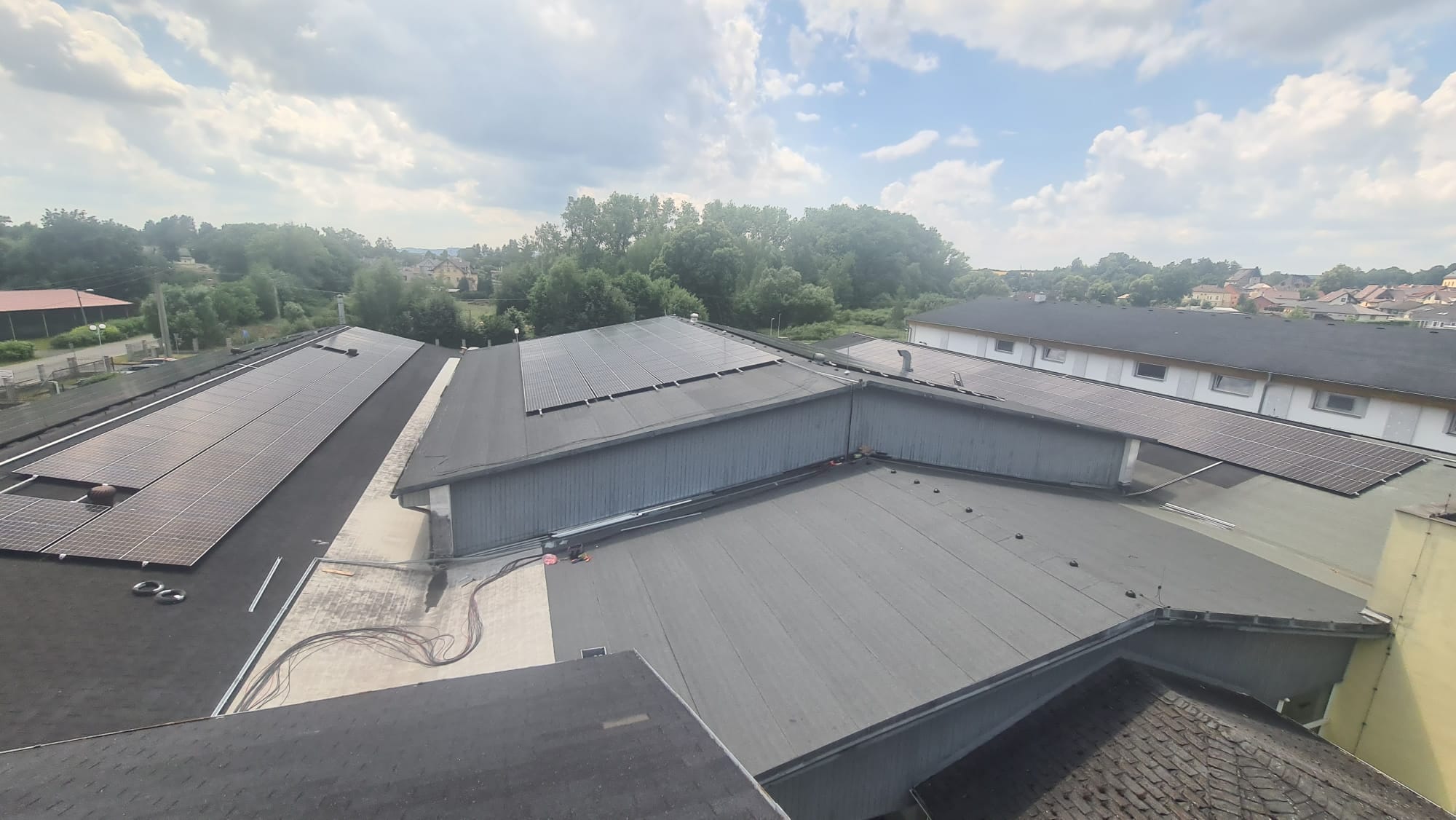

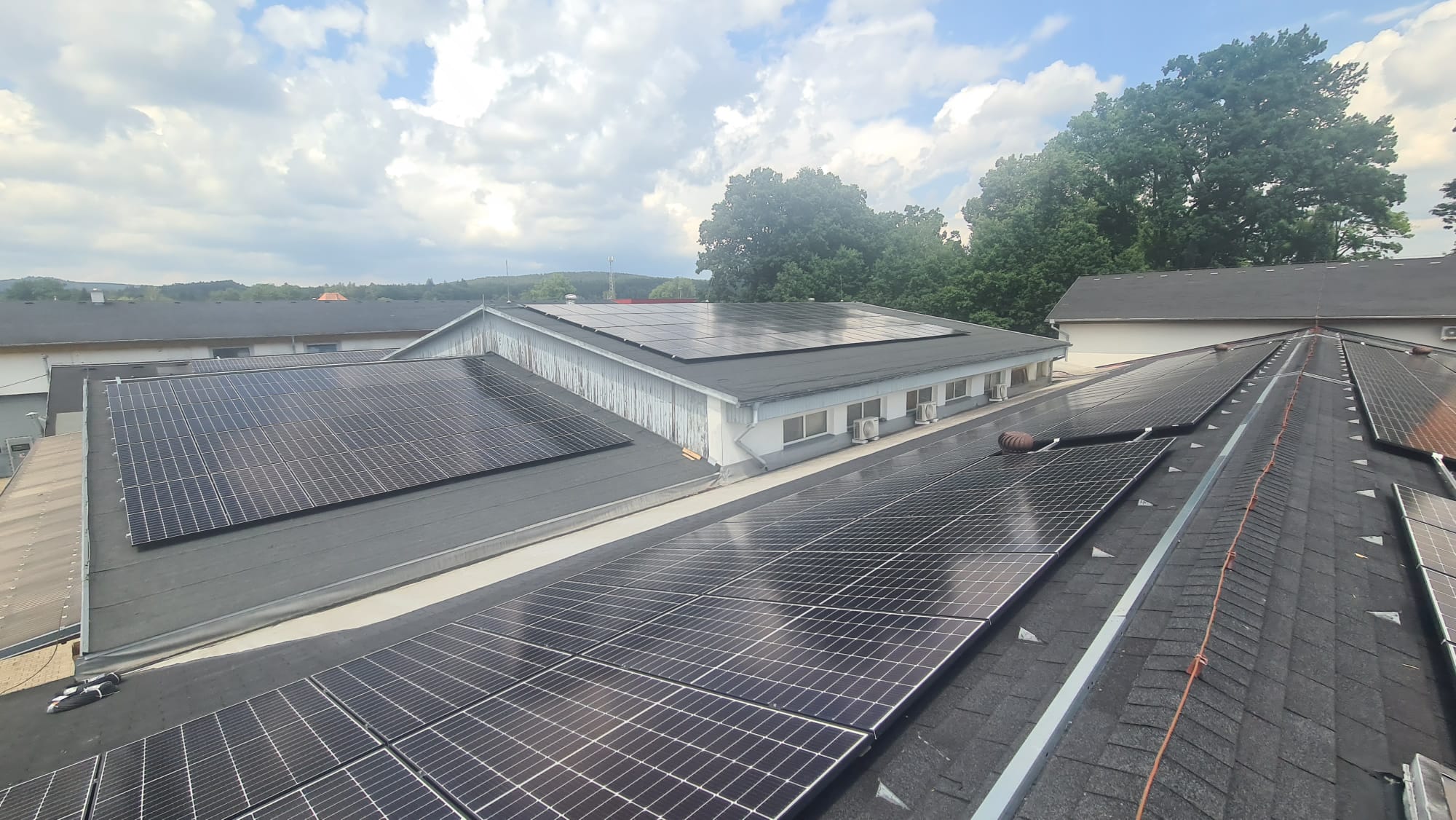

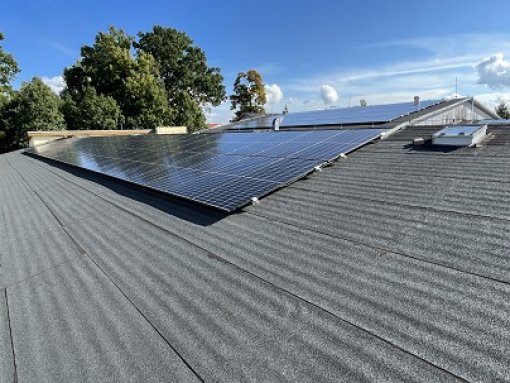

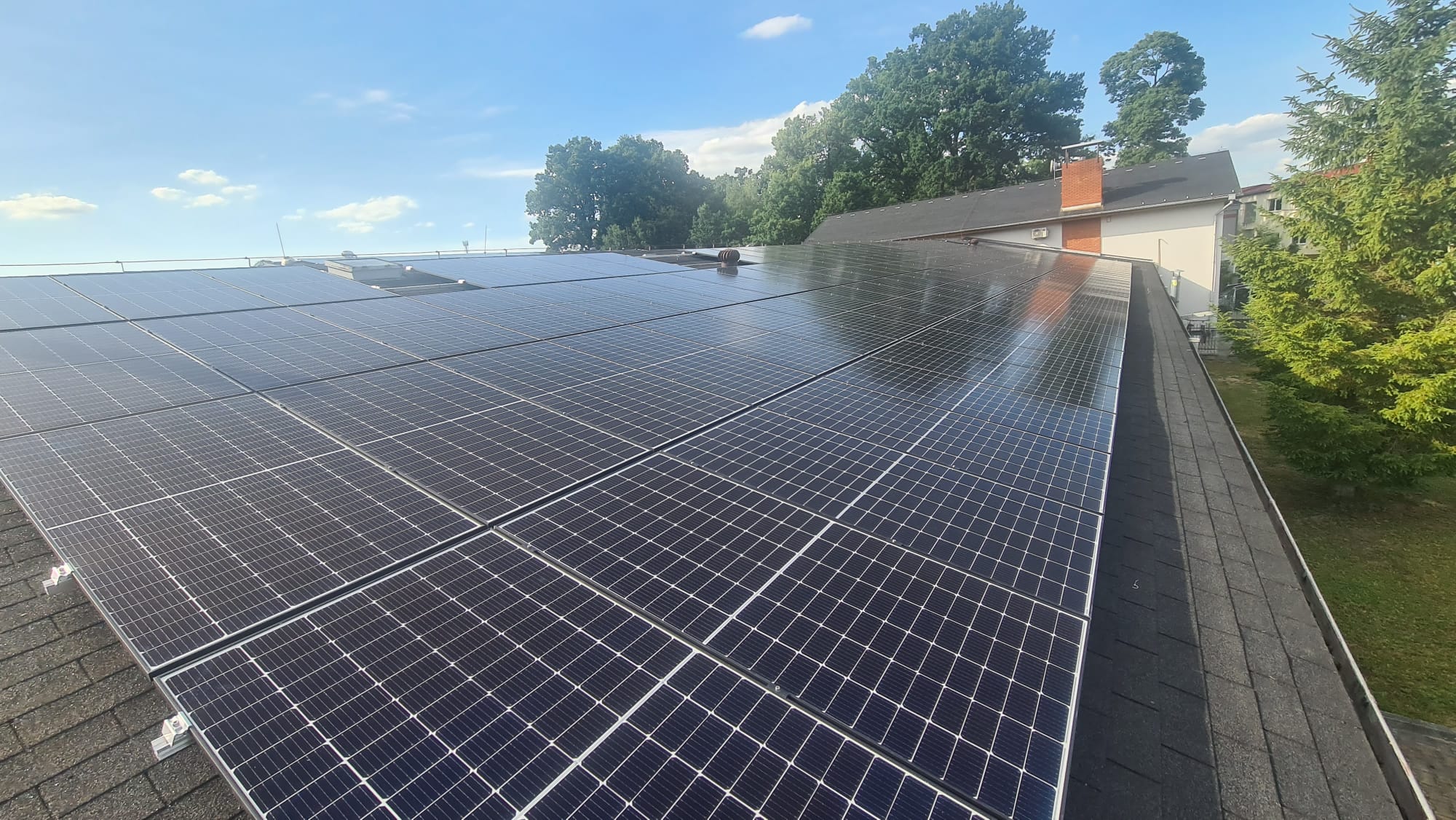

Pro společnost LUKAS CZ spol. s r. o. jsme realizovali dodávku a zprovoznění systému dispečerského řízení ENERGOBOX RTU pro fotovoltaickou elektrárnu o instalovaném výkonu 227,7 kWp, umístěnou na střeše výrobní haly v areálu společnosti

Součástí projektu byla instalace rozvaděče RFVE, implementace napěťové a frekvenční ochrany UF 300, integrace řídicí jednotky WAGO 750-8217, realizace rozpadového místa a zajištění dispečerské komunikace prostřednictvím HDO a GSM modulu.

Parametry projektu

✅ Instalovaný výkon FVE: 227,7 kWp

✅ Počet FV panelů: 506 ks (450 Wp)

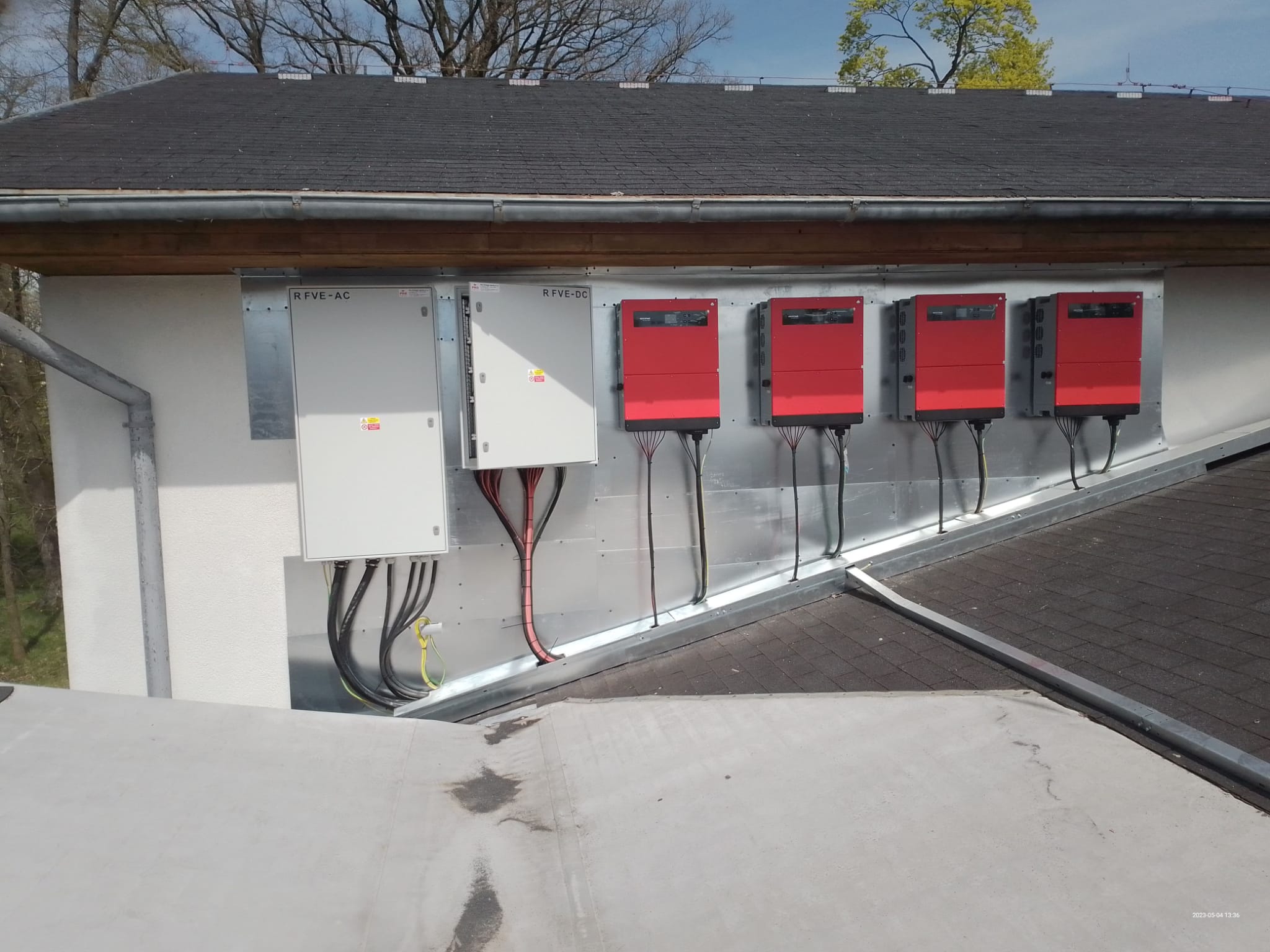

✅ Střídače: 4× GoodWe GW60K-MT (60 kW)

✅ Napěťová soustava: 3×400/230 V, TN-C / TN-S

✅ Rezervovaný příkon OM: 500 kW

✅ Rozpadové místo: motorový vypínač řízený ochranou UF300

✅ Řídicí systém: WAGO 750-8217 + GSM modul

✅ Řízení výkonu: 0 / 30 / 60 / 100 % (HDO + GSM)

Použité technologie

RTU / PLC: průmyslový počítač WAGO řady 750-8217
Komunikace: HDO (primární řízení), GSM modul (sekundární přenos stavů)

Optimalizéry: TIGO TS4-A2F s funkcí SHUTDOWN

Nouzové vypnutí: STOP FVE + TOTAL STOP objektu

Požární řešení: stavba zařazena do kategorie II, technologie FVE instalována na střeše bez změny požárního úseku

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotné řízení výkonu výrobny s ohledem na vlastní spotřebu objektu a současně splňuje veškeré technické podmínky provozovatele distribuční soustavy.

Řešení umožňuje:

• automatickou regulaci výkonu bez přetoků do DS,

• úrovňové omezení výkonu dle pokynů PDS (0 / 30 / 60 / 100 %),

• přenos vybraných stavů na dispečink ČEZ Distribuce,

• bezpečné odpojení při poruše distribuční sítě,

• automatické opětovné připojení po stabilizaci parametrů DS (gradient 10 %/min),

• plnou kompatibilitu s požadavky PPDS a ČSN EN 61728 ,

• splnění požadavků požární bezpečnosti dle PBŘ.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz v průmyslovém areálu.
