FVE MEDOVÝ ÚJEZD - 5,40 kWp

📍 Lokalita: Medový Újezd
🏭 Investor / provozovatel: fyzická osoba
⚙️ Dodavatel systému: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace: 2022 (revize a úprava 2024)

Pro investora jsme realizovali instalaci hybridní fotovoltaické elektrárny o výkonu 5,40 kWp s bateriovým úložištěm. Systém je připojen k distribuční soustavě ČEZ a umožňuje paralelní provoz se sítí i automatický přechod do ostrovního režimu při výpadku napětí.

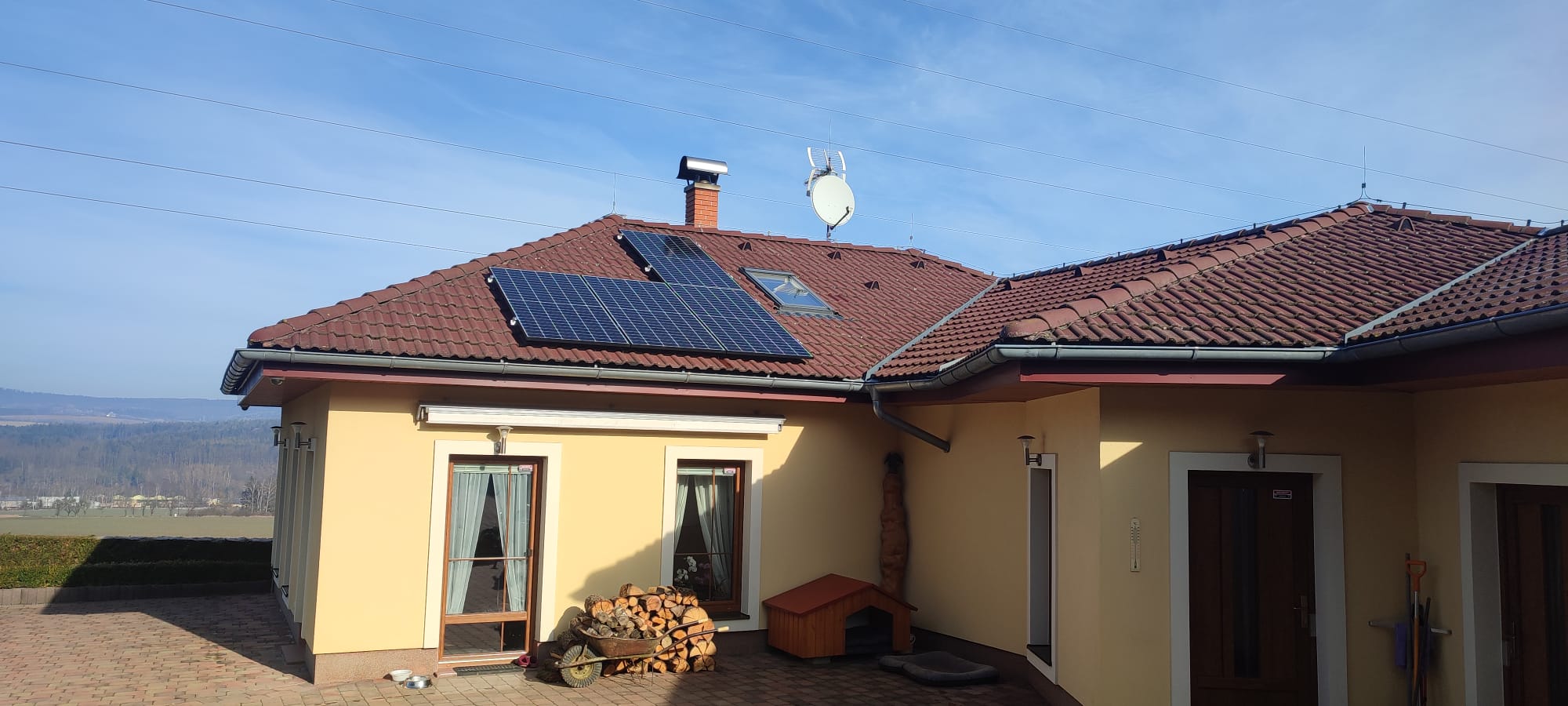

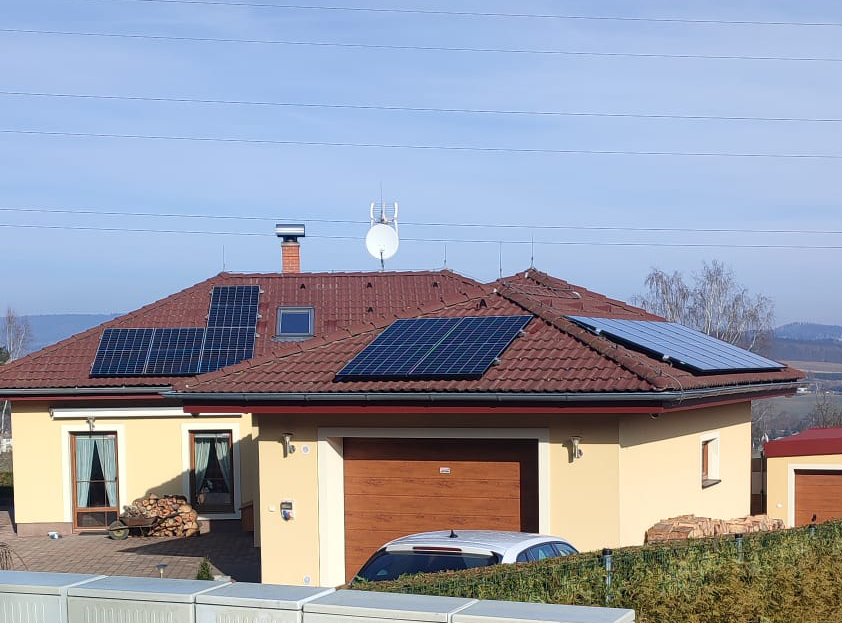

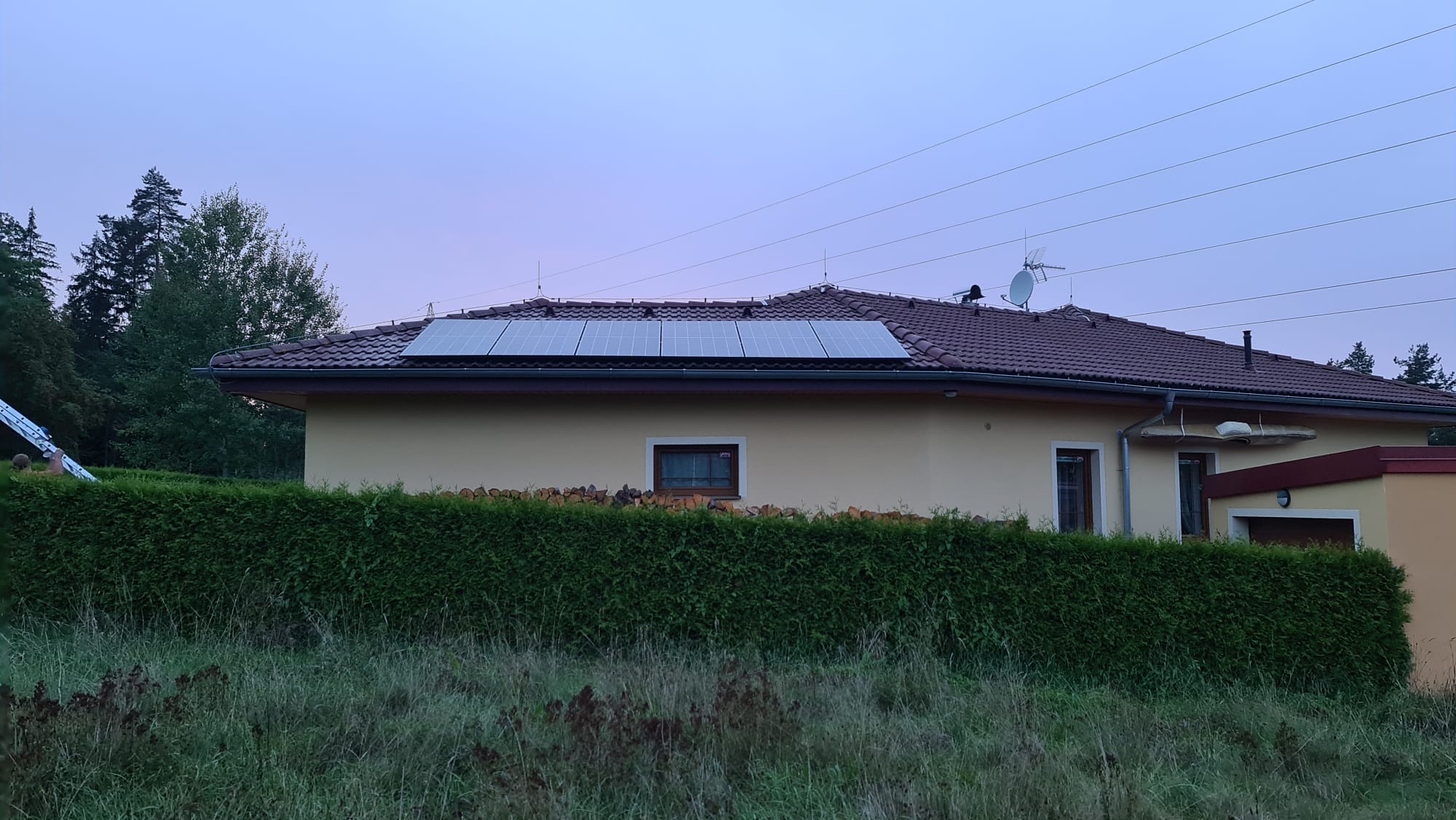

Součástí projektu byla montáž 12 ks FV panelů JA Solar, instalace hybridního třífázového střídače Solax X3-Hybrid-10.0-D, bateriového úložiště Triple Power T-BAT H 12,4 kWh, úprava hlavního rozvaděče, doplnění jištění, přepěťových ochran a nastavení síťových ochran dle PPDS.

Projektová dokumentace specifikuje instalovaný výkon 5,40 kWp a použití hybridního střídače Solax X3-Hybrid-10.0-D s baterií 12,4 kWh

Parametry projektu
✅ Instalovaný výkon: 5,40 kWp
✅ Počet panelů: 12 ks (2 stringy po 6 ks)
✅ Typ panelů: JA Solar JAM72S20 450/MR (450 Wp)
✅ Střídač: Solax X3-Hybrid-10.0-D (10 kVA, 3f)
✅ Bateriové úložiště: Triple Power T-BAT H 12 – 12,4 kWh
✅ Napájecí soustava: 3N/PE 400/230 V, TN-C-S
✅ Hlavní jistič objektu: 3×25 A, char. C
✅ Režim provozu: paralelní se sítí + automatický ostrovní režim
✅ Distribuční řízení: 0 % / 100 % výkonu pomocí HDO

Použité technologie
Hybridní střídač Solax X3-Hybrid-10.0-D
Integrované rozpadové místo
U-f ochrana dle PPDS příloha 4
Funkce P(f), P(U), Q(U)
Automatické opětovné připojení po 20 minutách
Fotovoltaické panely
JA Solar 450 Wp
2 samostatné stringy
DC napětí do 1000 V
Bateriové úložiště
Triple Power T-BAT H 12,4 kWh
Zajištění zálohovaných obvodů objektu
Automatická aktivace ostrovního režimu
Ochrany a bezpečnost
Přepěťové ochrany AC/DC
Síťové ochrany dle požadavků ČEZ
Vazební spínač pro galvanické oddělení při výpadku DS

Instalovaný hybridní systém umožňuje:

maximální využití vyrobené energie pro vlastní spotřebu,
akumulaci přebytků do bateriového úložiště,
dodávku přetoků do distribuční soustavy,
automatický přechod do ostrovního režimu při výpadku DS,
distribuční regulaci výkonu 0 % / 100 %,
plně automatický a bezobslužný provoz.

Realizací vzniklo moderní hybridní řešení s vysokou mírou energetické nezávislosti a bezpečnosti provozu.
