FVE MIROŠOV - 8,1 kWp

Řízení výrobny FVE s akumulací

📍 Lokalita: Mirošov
🏠 Investor / provozovatel: fyzická osoba
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2022
🔌 Napěťová hladina připojení: 0,4 kV (NN)

Pro investora jsme realizovali dodávku a uvedení do provozu střešní fotovoltaické elektrárny o instalovaném výkonu 8,1 kWp, připojené do distribuční soustavy ČEZ Distribuce na hladině NN 0,4 kV, vyřízení dotace.

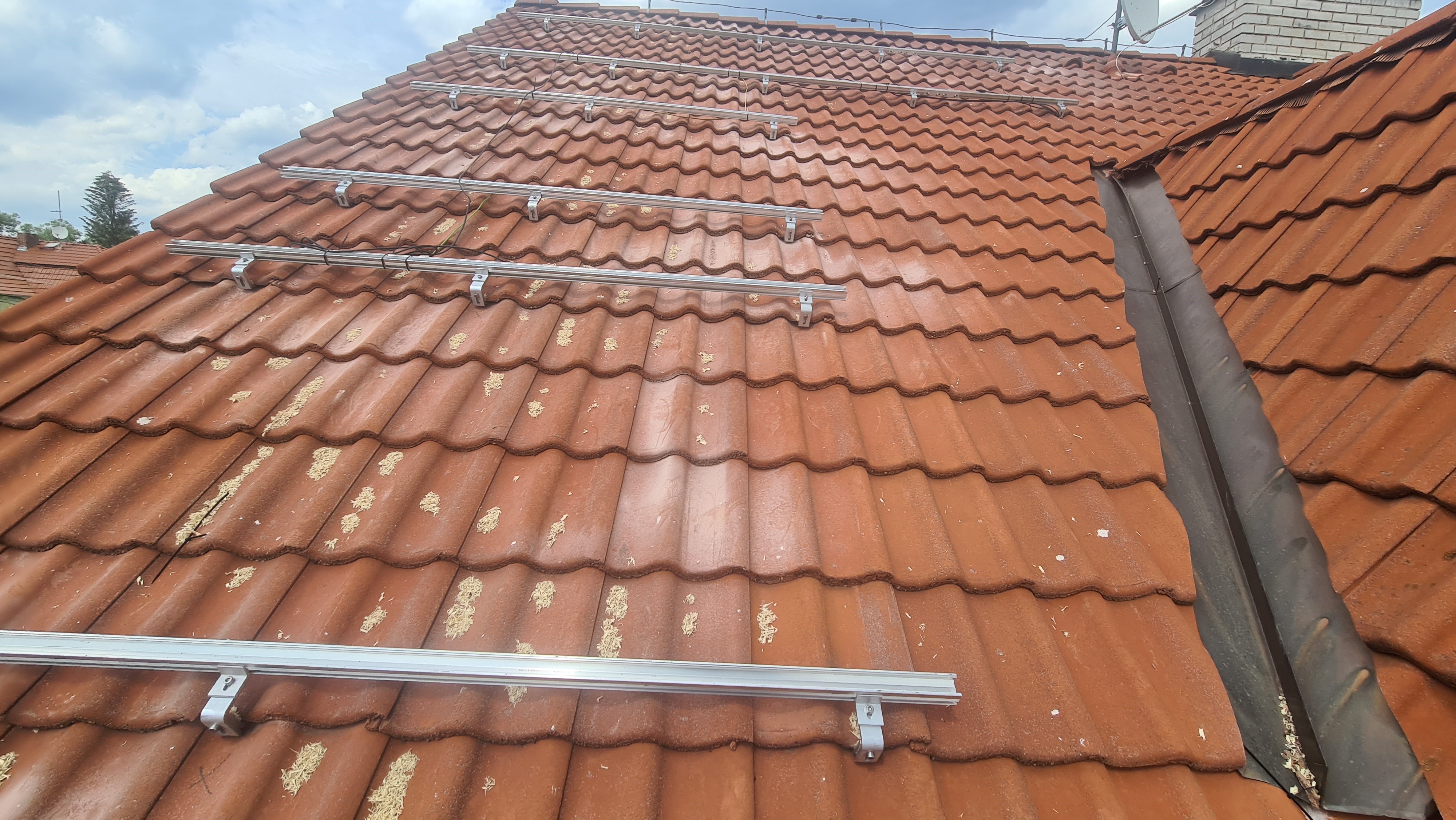

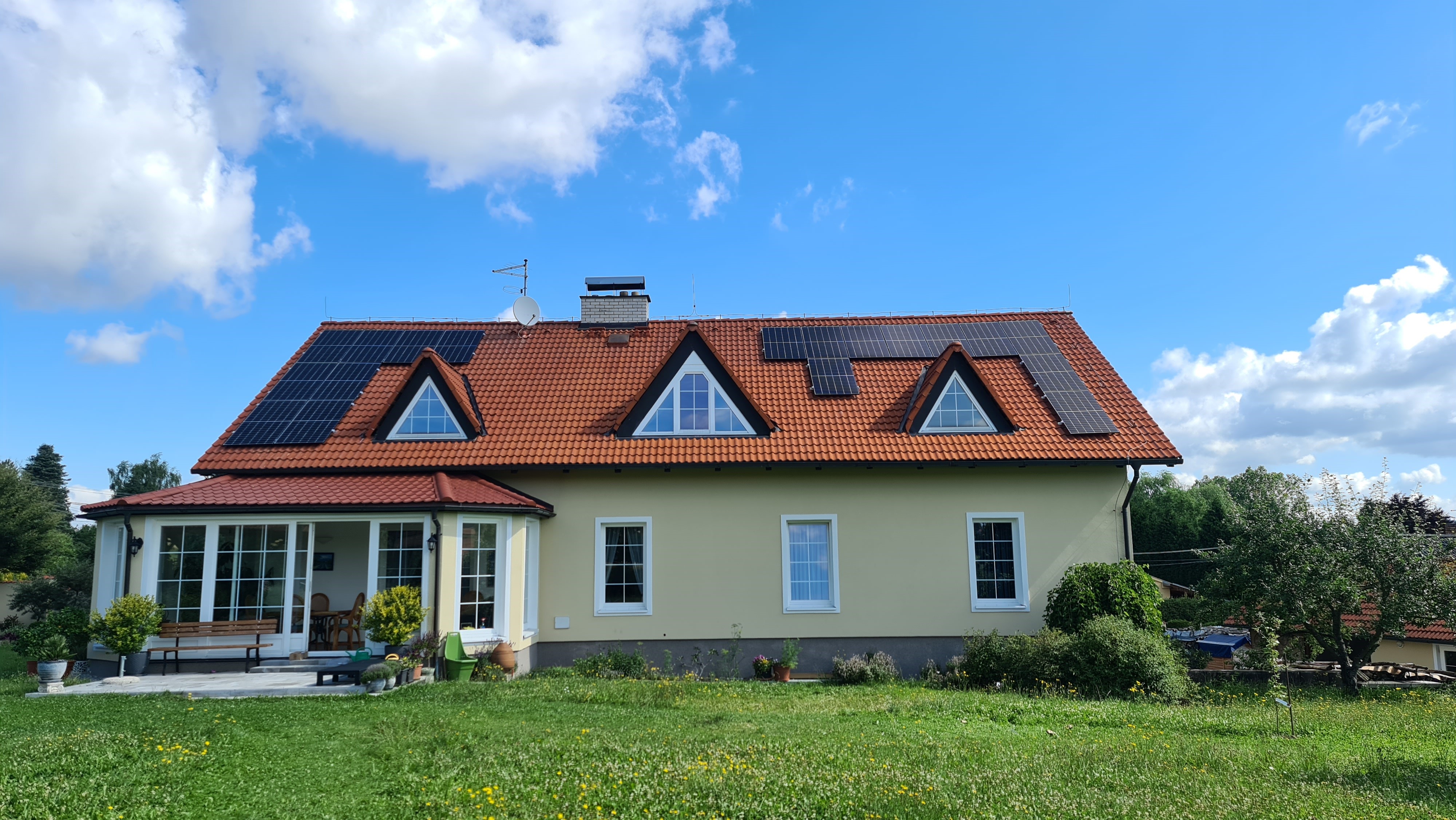

Výrobna je instalována na jižní straně střechy rodinného domu (azimut 205°, sklon 35°) a je tvořena 18 fotovoltaickými moduly s hybridním střídačem WATTSONIC 8 kW a bateriovým úložištěm 11,5 kWh

Součástí projektu byla realizace rozvaděče RFVE, napojení na stávající elektroměrový rozvaděč, implementace síťových ochran dle přílohy č. 4 PPDS a zajištění úrovňového řízení činného výkonu 0 / 100 % pomocí HDO.

Po provedení funkčních zkoušek a nastavení parametrů ochrany bylo zařízení uvedeno do trvalého provozu.

Parametry projektu

✅ Instalovaný výkon FVE: 8,1 kWp
✅ Počet FV panelů: 18 ks (LR4-72HPH450)
✅ Střídač: WATTSONIC 8 kW
✅ Bateriové úložiště: 11,5 kWh (BMS + Battery)
✅ Řízení výkonu: 0 / 100 % pomocí HDO
✅ Režim provozu: paralelní + ostrovní (zálohované obvody)

Použité technologie

Fotovoltaické moduly: LR4-72HPH450 (450 Wp)
Hybridní střídač: WATTSONIC 8 kW (AC výkon 8 kW, účinnost 98,2 %)
Akumulace: bateriový systém WATTSONIC 11,5 kWh
Rozvaděč FVE: RFVE s DC odpínačem a přepěťovou ochranou HAKEL
Ochrana před bleskem: napojení na stávající LPS, přepěťové ochrany DC i AC

Bezpečnostní prvky: automatické odpojení při výpadku DS, opětovné připojení po 20 minutách stabilního stavu sítě

Řešení a přínosy:

Dodaný systém zajišťuje bezpečný a plně automatický provoz domácí výrobny elektrické energie s možností akumulace a zálohování vybraných okruhů objektu.

Řešení umožňuje:

maximální využití vyrobené energie v místě spotřeby,
ukládání přebytků do bateriového systému,
paralelní i ostrovní provoz při výpadku distribuční sítě,
automatické odpojení při překročení mezních parametrů U/f dle PPDS,
automatické opětovné připojení po stabilizaci parametrů sítě,
dlouhodobý bezobslužný provoz rodinného domu.

Revize a projektová dokumentace potvrzují, že zařízení splňuje technické podmínky připojení ČEZ Distribuce i příslušné normy ČSN.
