FVE NOVÁ HOSPODA PLZEŇ - 6,84 kWp

📍 Lokalita: Plzeň
🏠 Investor / provozovatel: fyzická osoba
⚙️ Dodavatel systému: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace: 2022
🔌 Napěťová hladina připojení: 0,4 kV (NN)

Pro investora jsme realizovali dodávku a uvedení do provozu fotovoltaické elektrárny o instalovaném výkonu 6,84 kWp s hybridním měničem a bateriovým úložištěm. Výrobna je připojena k distribuční soustavě v režimu přebytků do sítě.

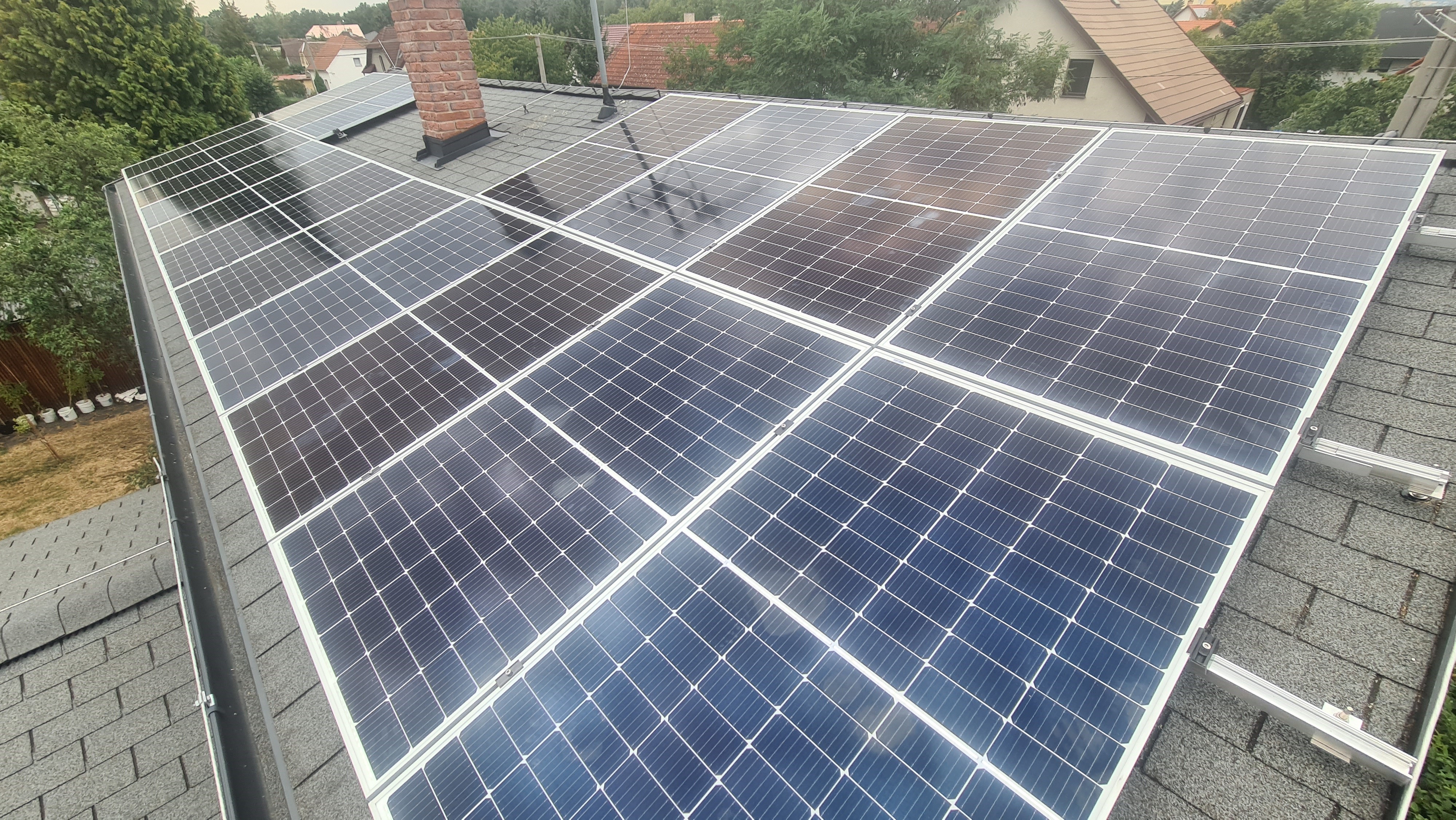

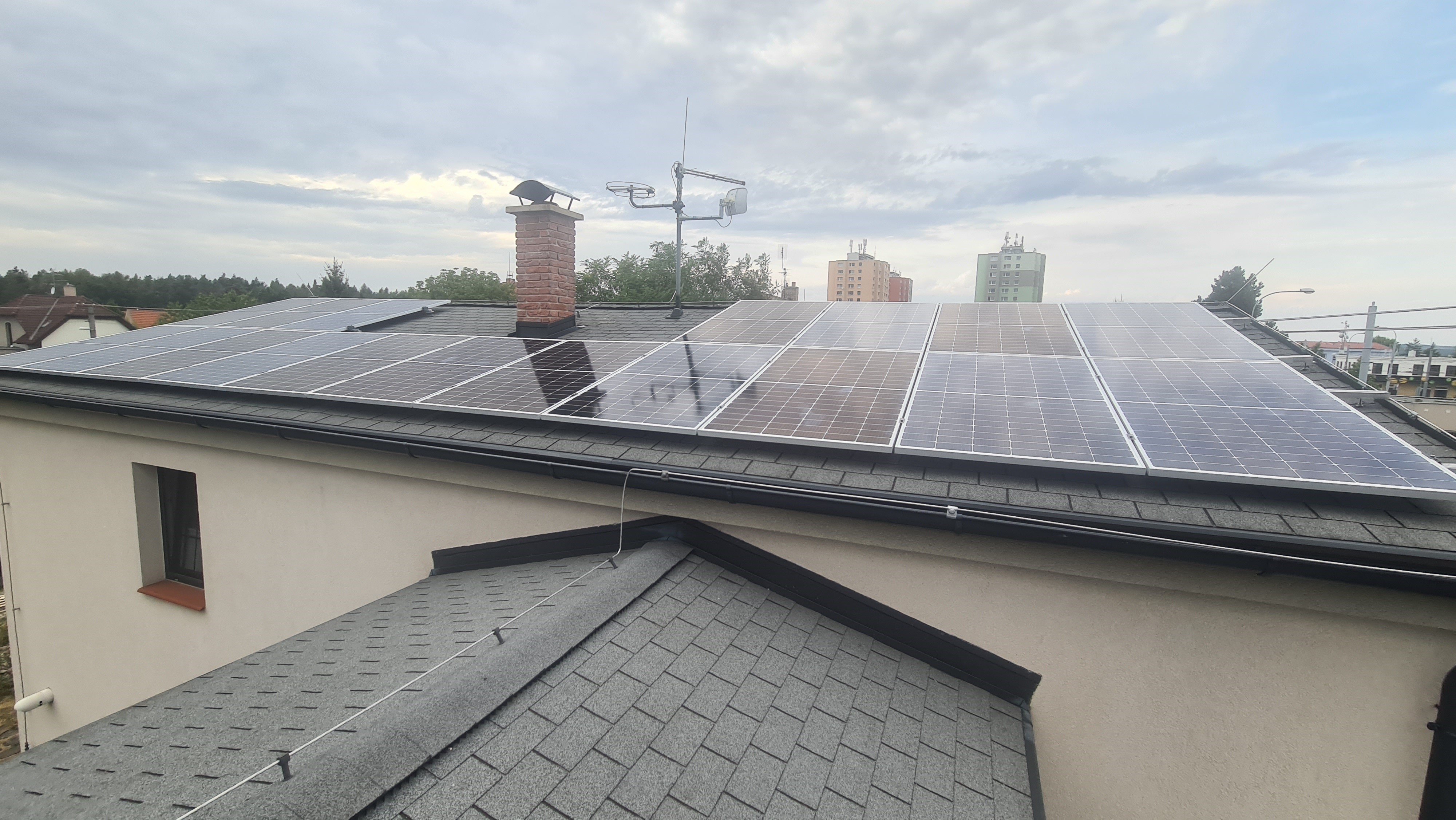

Systém je tvořen 18 fotovoltaickými moduly Peimar OR6H380M (380 Wp) ve dvou stringech (11 + 7 panelů), hybridním střídačem GoodWe GW8K-ET (8 kVA) a bateriovým úložištěm Dyness Tower T10 (10,66 kWh)

Součástí projektu bylo:

osazení rozvaděče FVE s DC odpínači a přepěťovou ochranou,
realizace vazebního spínače pro automatický přechod do ostrovního režimu,
implementace síťových ochran dle přílohy č. 4 PPDS,
nastavení funkcí P(f), P(U), Q(U),
zajištění dvoustupňového distribučního řízení výkonu (0 / 100 %) pomocí HDO,
příprava elektroměrového rozvaděče pro čtyřkvadrantní měření

Parametry projektu

✅ Instalovaný výkon FVE: 6,84 kWp
✅ Rezervovaný výkon: 6,84 kW
✅ Počet panelů: 18 ks Peimar OR6H380M (380 Wp)
✅ Střídač: GoodWe GW8K-ET (3f, 8 kVA)
✅ Akumulace: Dyness Tower T10 – 10,66 kWh
✅ Hlavní jistič objektu: 3×25 A, char. B
✅ Distribuční sazba: D25d (dvoutarifní)
✅ Rozpadové místo: integrované ve střídači

Použité technologie

FV moduly: Peimar OR6H380M, 380 Wp
Hybridní střídač: GoodWe GW8K-ET (2× MPPT, cos φ 0,8–1)
Bateriový systém: Dyness Tower T10, 288 V DC, 10,66 kWh
Distribuční řízení: 0 / 100 % výkonu pomocí HDO
Síťové ochrany: nad/podpětí (±10–20 %), nad/podfrekvence (47,5–52 Hz) dle PPDS
Autonomní regulace: P(f), P(U), Q(U) s časovou konstantou 5 s
Automatické opětovné připojení: po 1200 s stabilních parametrů U/f

Řešení a přínosy

Dodaný systém zajišťuje bezpečný, plně automatický provoz výrobny s možností:

maximalizace vlastní spotřeby objektu,
ukládání přebytků do bateriového úložiště,
automatického přechodu do ostrovního režimu při výpadku DS,
distribučního řízení výkonu dle požadavků PDS,
podpory distribuční sítě pomocí funkcí Q(U), P(U), P(f) dle PPDS,
dlouhodobého bezobslužného provozu.
