FVE PLZEŇ - 14,56 kWp

📍 Lokalita: Plzeň 1 – Bolevec
🏭 Investor: soukromá osoba
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2022

Pro investora jsme realizovali dodávku a instalaci fotovoltaické elektrárny o instalovaném výkonu 14,56 kWp s hybridním střídačem SolaX X3-Hybrid-15.0-D a bateriovým úložištěm Triple Power T-BAT H o kapacitě 17,3 kWh.

Systém je navržen pro paralelní provoz s distribuční sítí s možností přetoků do DS a zároveň umožňuje automatický přechod do ostrovního režimu při výpadku napětí. Výrobna splňuje požadavky PPDS včetně funkcí P(f), P(U), Q(U), LVRT a automatického opětovného připojení.

Součástí projektu byla kompletní úprava elektroměrového rozvaděče, instalace HDO pro distribuční řízení výkonu (0–100 %), blokování akumulačních spotřebičů dle sazby D35d a zajištění ochrany proti zpětným proudům.

Po provedení funkčních zkoušek a výchozí revize byla výrobna uvedena do provozu bez závad.

Parametry projektu

✅ Instalovaný výkon: 14,56 kWp
✅ Rezervovaný výkon: 14,56 kWp

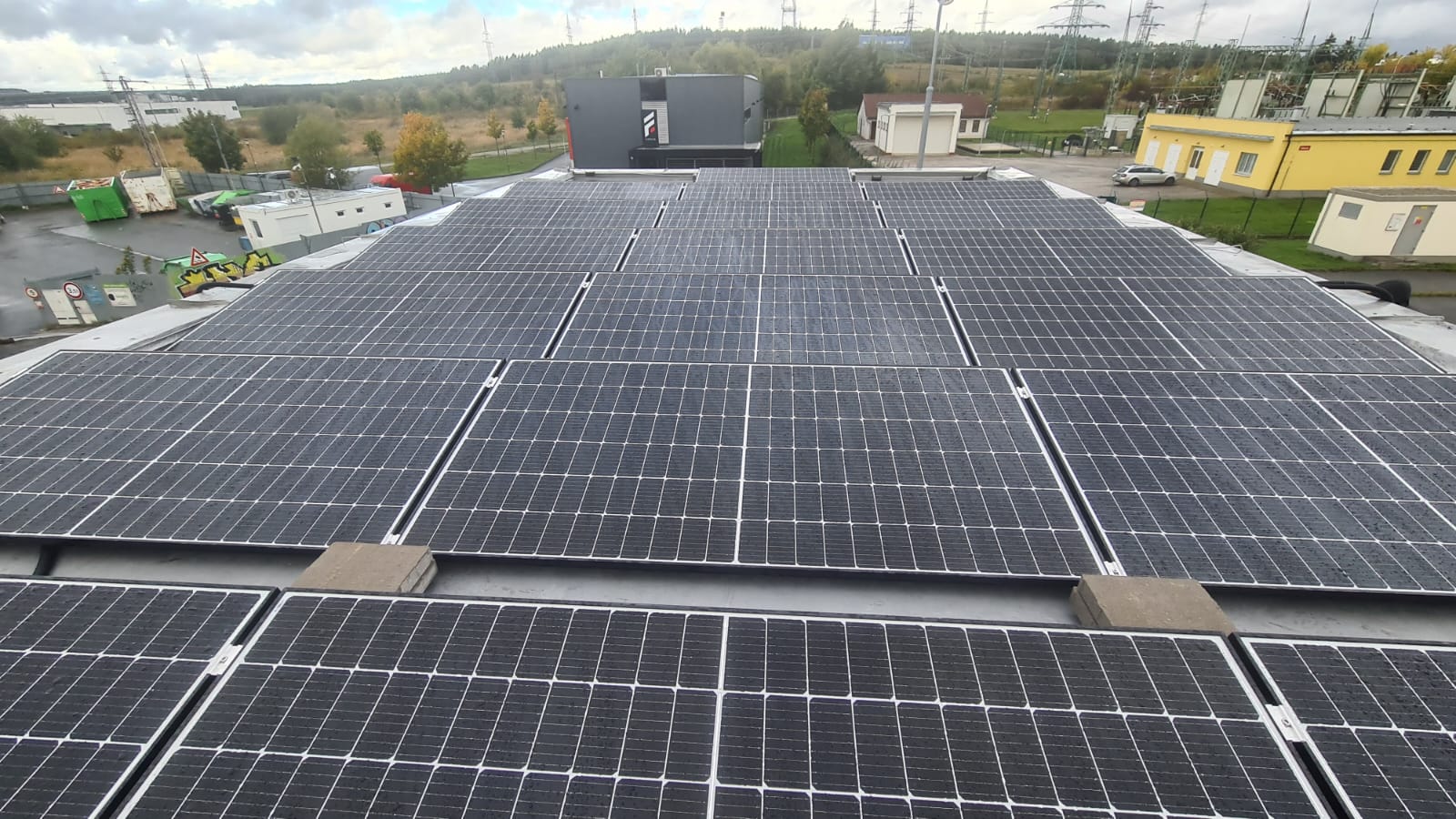

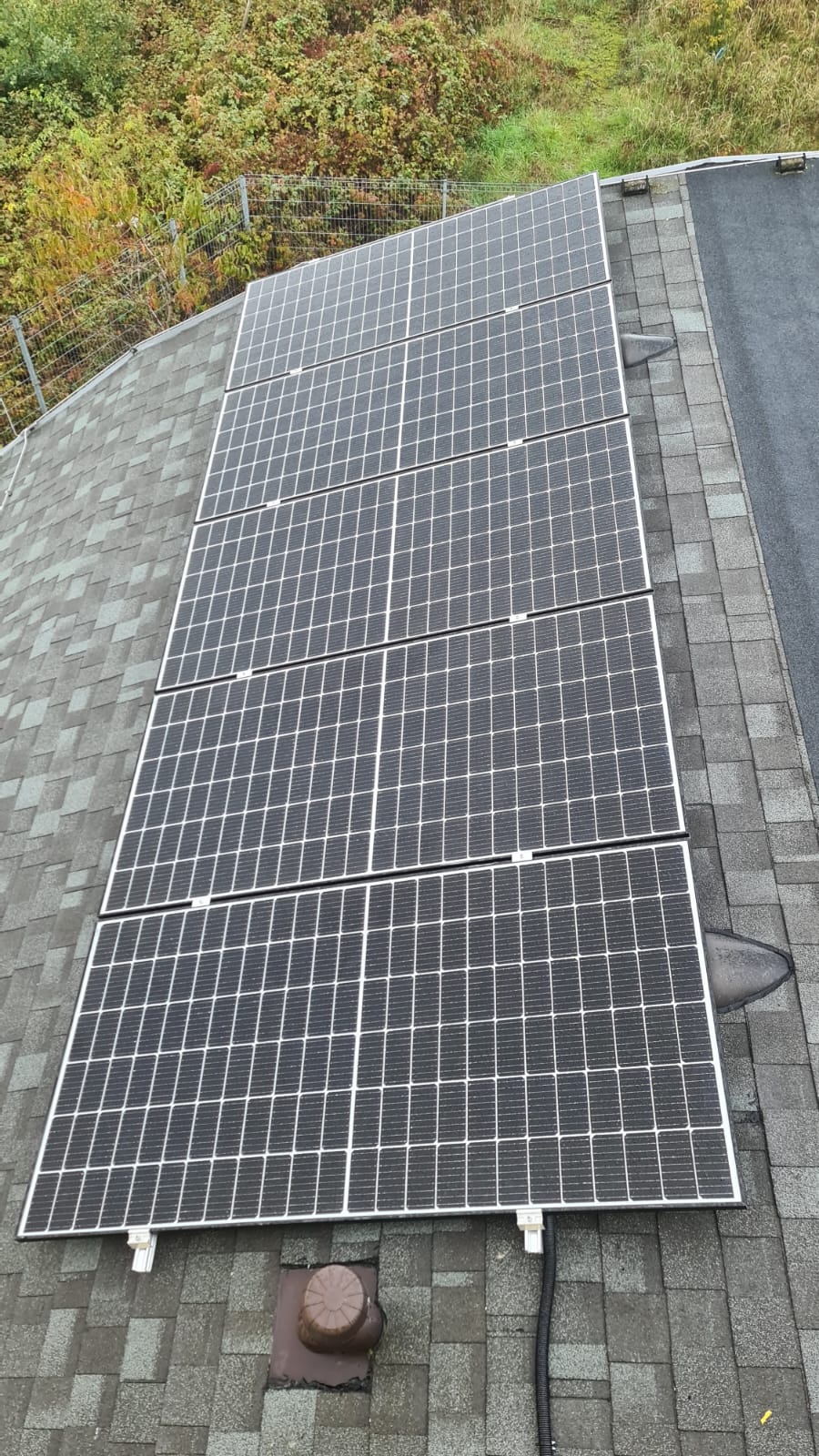

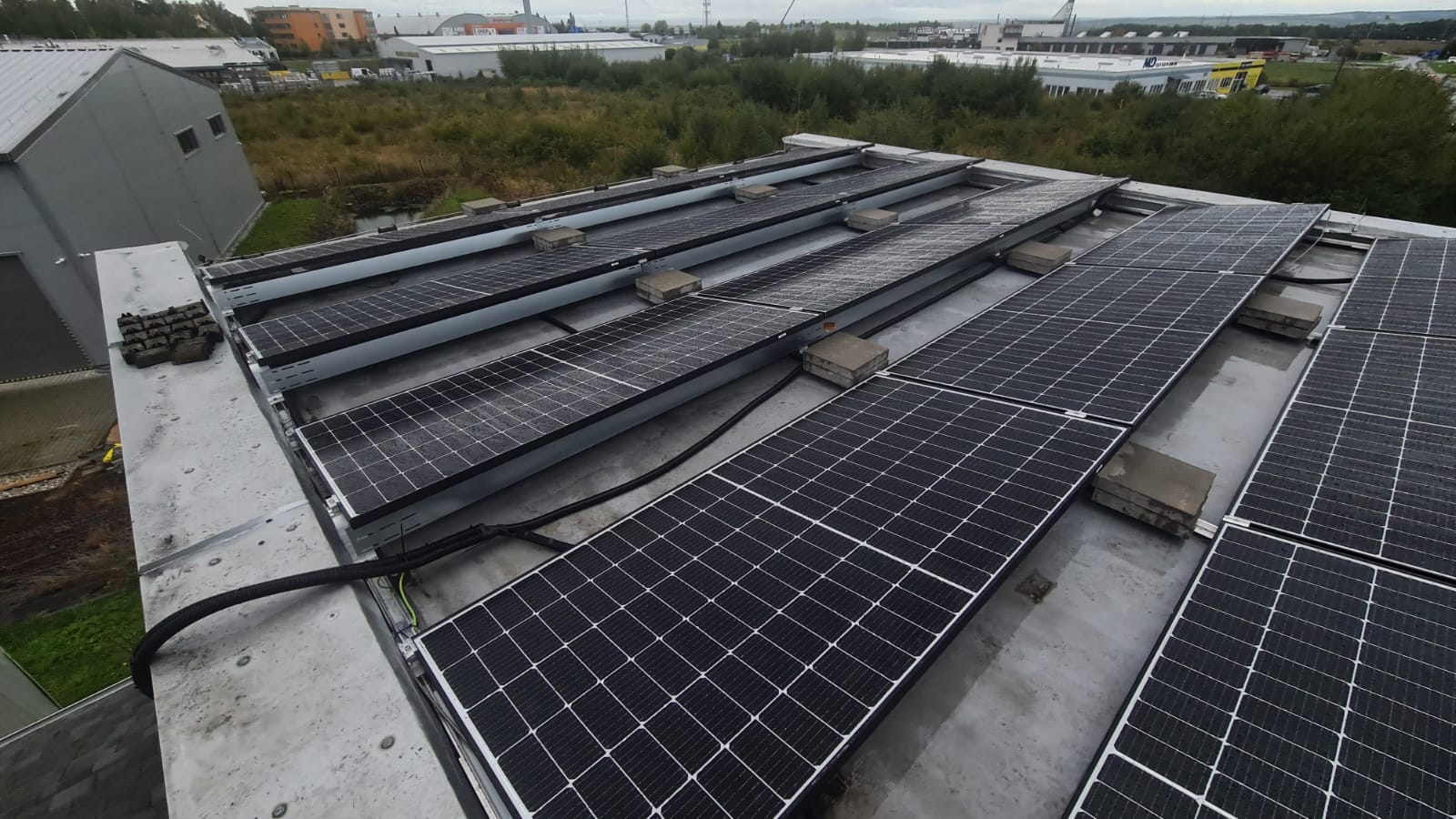

✅ Počet panelů: 32 ks (JA Solar JAM72S20 455 Wp)

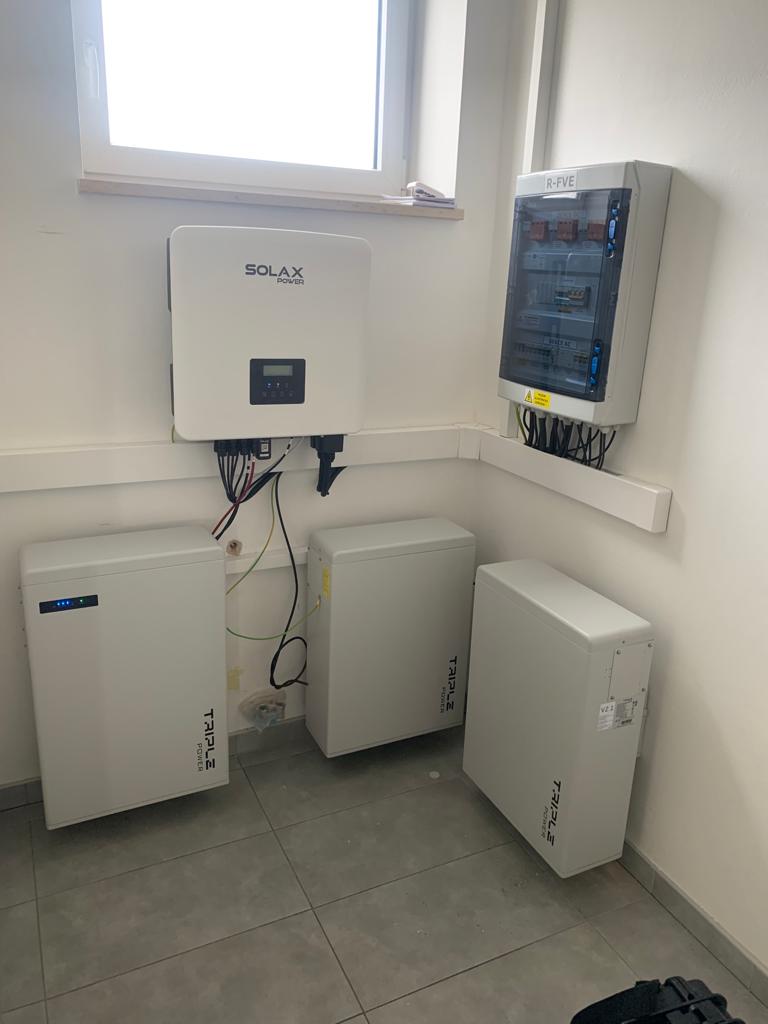

✅ Střídač: SolaX X3-Hybrid-15.0-D (15 kVA, 3f)
✅ Akumulace: Triple Power T-BAT H 17,3 kWh
✅ Napěťová soustava: 3N/PE 400/230 V, 50 Hz (TN-S / TN-C-S)
✅ Hlavní jistič objektu: 3×40 A (char. C)
✅ Distribuční sazba: D35d (dvoutarifní)
✅ Regulace výkonu: HDO – 0 % / 100 %
✅ Ostrovní provoz: ANO (automatické galvanické oddělení)

Použité technologie:
Hybridní systém SolaX – třífázový měnič s integrovaným rozpadovým místem dle PPDS
Bateriové úložiště 17,3 kWh – vysokonapěťový akumulátor 346 V
FV panely JA Solar 455 Wp – 2 stringy (18 + 14 panelů)
Distribuční řízení HDO – dvoustupňová regulace výkonu
Síťové ochrany dle PPDS příloha 4 – napěťová a frekvenční ochrana
Vazební spínač + monitorovací relé HRN-54N – automatické galvanické oddělení při výpadku DS
Ochrana proti přepětí – DC i AC ochrany dle ČSN EN 62305

Realizované řešení umožňuje:

maximální využití vyrobené energie v místě spotřeby,
ukládání přebytků do bateriového systému,
řízené dodávky do distribuční sítě,
plně automatický ostrovní režim při výpadku napětí,
distribuční řízení výkonu dle požadavků provozovatele DS,
bezpečný provoz díky integrovaným síťovým ochranám a rozpadovému místu.
