FVE ZRUČ-SENEC - 6,3 kWp

FVE 6,3 kWp s bateriovým úložištěm Wattsonic

📍 Lokalita: Zruč-Senec
🏭 Investor: soukromá osoba
⚙️ Dodavatel technologie: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace projektu: 2022

Pro investora jsme realizovali dodávku a instalaci fotovoltaické elektrárny o instalovaném výkonu 6,3 kWp včetně bateriového úložiště a řízení přetoků do distribuční sítě.

Systém je navržen pro paralelní provoz s distribuční sítí s možností ostrovního režimu (backup). Vyrobená energie je primárně určena pro vlastní spotřebu objektu, přebytky jsou ukládány do bateriového úložiště Wattsonic o kapacitě 11,5 kWh nebo dodávány zpět do distribuční soustavy.

Součástí realizace bylo:

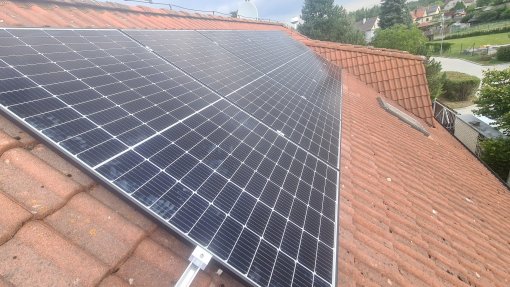

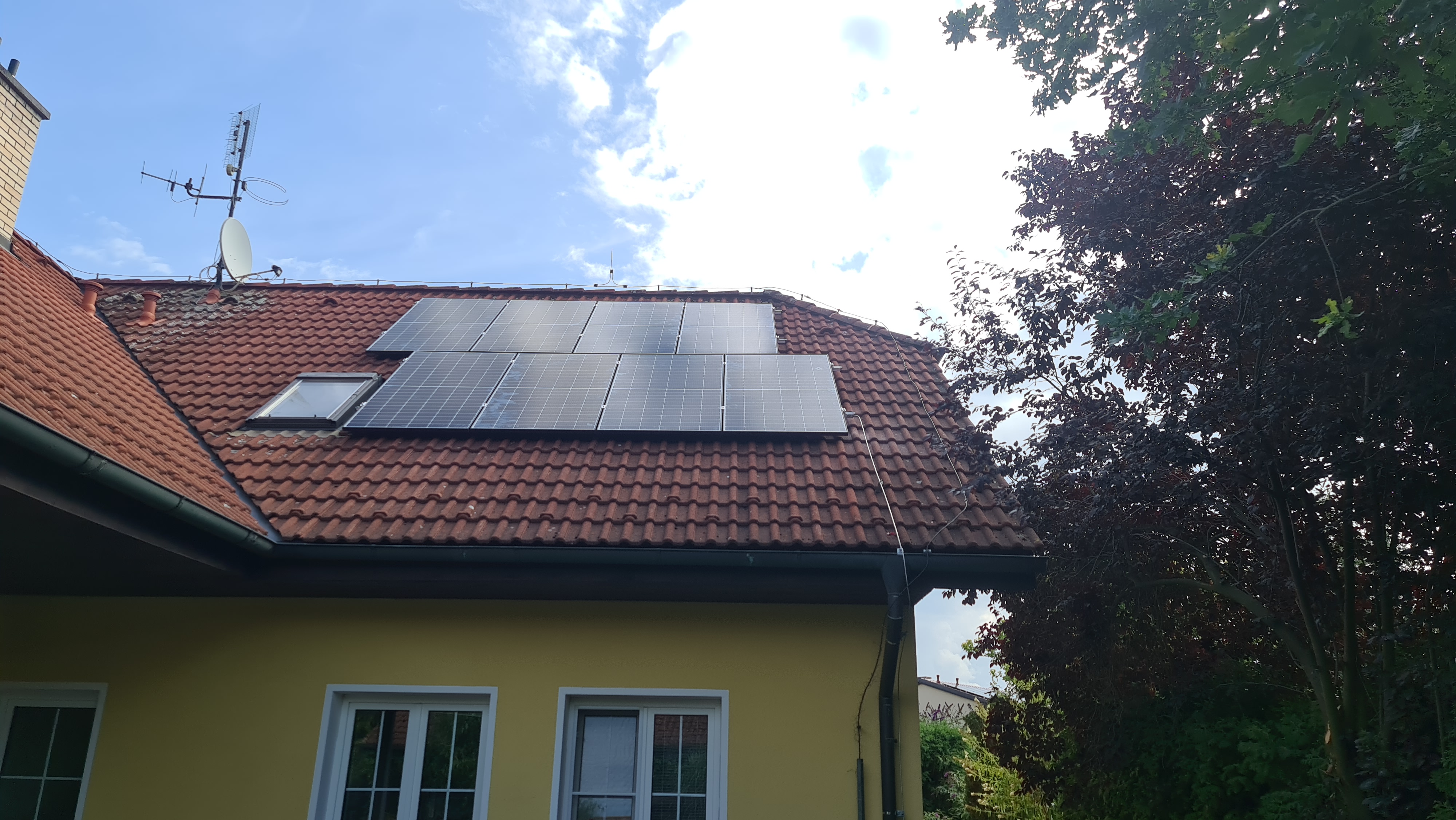

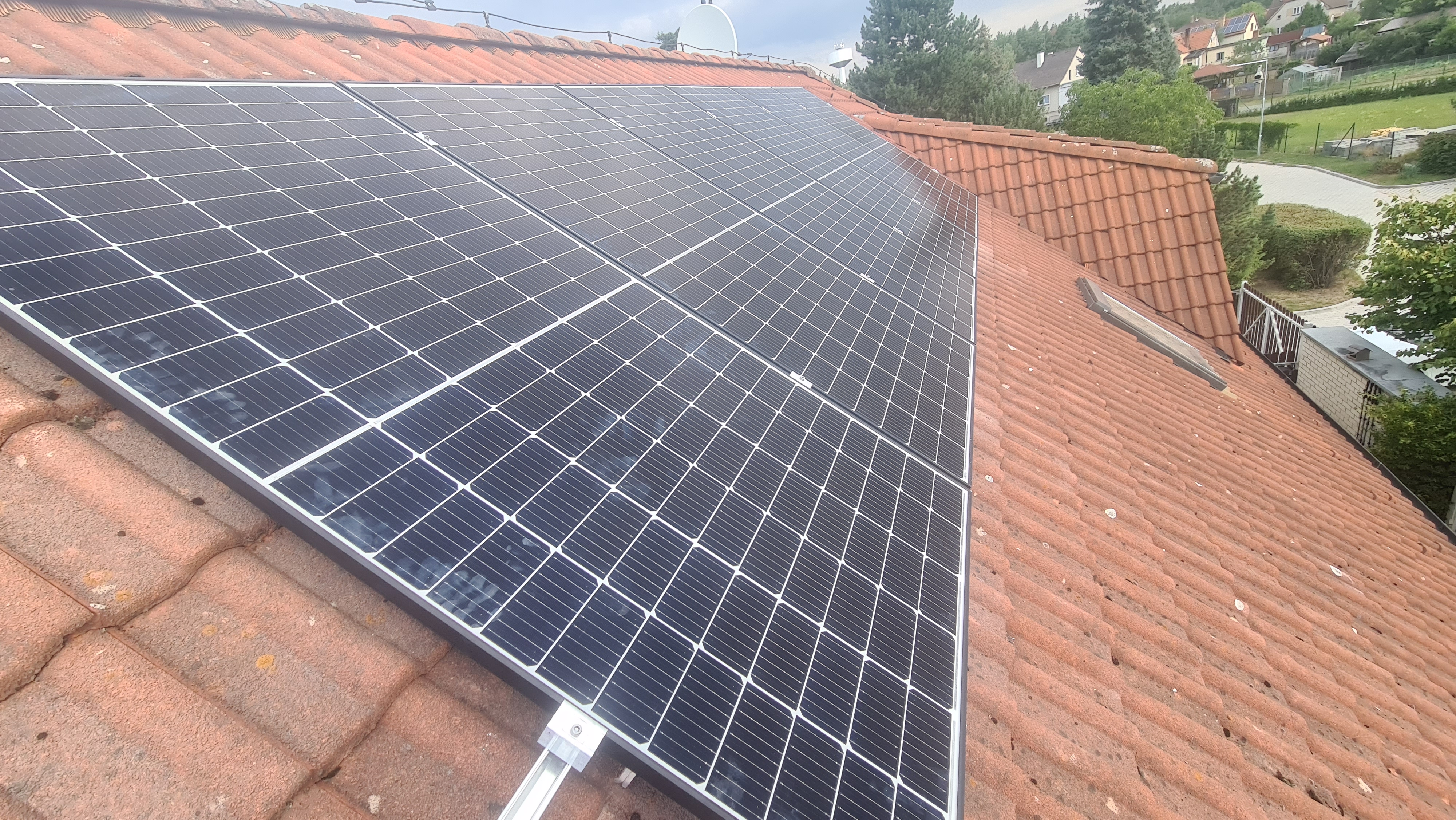

osazení 14 ks FV panelů DAH Solar 450 Wp,
instalace třífázového hybridního střídače Wattsonic WTS-6KW-3P,
zapojení bateriového systému 11,5 kWh,
úprava elektroměrového rozvaděče pro čtyřkvadrantní měření,

implementace distribučního řízení výkonu (0/100 %) přes HDO,
nastavení síťových ochran dle PPDS příloha č. 4,
zajištění automatického odpojení při poruchových stavech.

Parametry projektu
✅ Instalovaný výkon: 6,30 kWp
✅ Rezervovaný výkon: 6,30 kW
✅ Počet panelů: 14 ks (2 stringy – 8 + 6 panelů)
✅ Typ panelů: DAH Solar DHM-72L9 450 Wp
✅ Střídač: Wattsonic WTS-6KW-3P (3f hybridní)
✅ Bateriové úložiště: Wattsonic 11,5 kWh (384 V)
✅ Hlavní jistič objektu: 3×25 A, char. C
✅ Distribuční sazba: D25d (dvoutarifní)
✅ Provozní režim: paralelní provoz + ostrovní režim (backup)

Použité technologie:

Hybridní systém Wattsonic – třífázový střídač s integrovaným rozpadovým místem a podporou autonomních funkcí P(f), P(U), Q(U) dle PPDS.

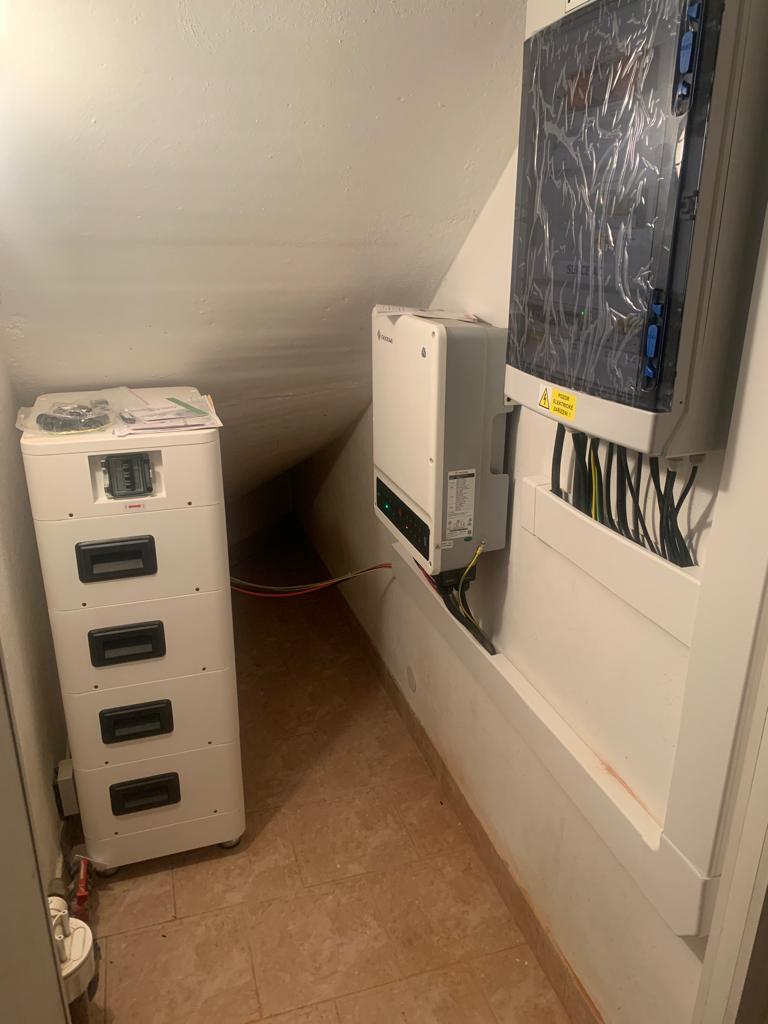

Bateriové úložiště 11,5 kWh – umožňuje akumulaci přebytků a zajištění zálohovaného napájení při výpadku distribuční sítě.

Distribuční řízení výkonu – dvoustupňová regulace 0 % / 100 % prostřednictvím přijímače HDO.

Síťové ochrany – napěťová a frekvenční ochrana s automatickým opětovným připojením výrobny dle podmínek distribuční soustavy.

Bezpečnostní prvky – vazební spínač pro galvanické oddělení při ostrovním provozu, přepěťové ochrany DC i AC strany, uzemnění konstrukcí a bezpečnostní značení „Pozor – zpětný proud“.

Řešení a přínosy

Instalovaný hybridní systém zajišťuje:
maximalizaci vlastní spotřeby vyrobené energie,
snížení nákladů na elektrickou energii,
možnost zálohování vybraných okruhů při výpadku sítě,
plně automatický provoz bez nutnosti obsluhy,
bezpečný provoz v souladu s PPDS a platnou legislativou.
