FVE ZRUČ-SENEC - 9,5 kWp

📍 Lokalita: Zruč-Senec
🏭 Investor: soukromá osoba
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2022

Pro investora jsme realizovali dodávku a instalaci hybridní fotovoltaické elektrárny o instalovaném výkonu 9,555 kWp s bateriovým úložištěm a možností ostrovního provozu.

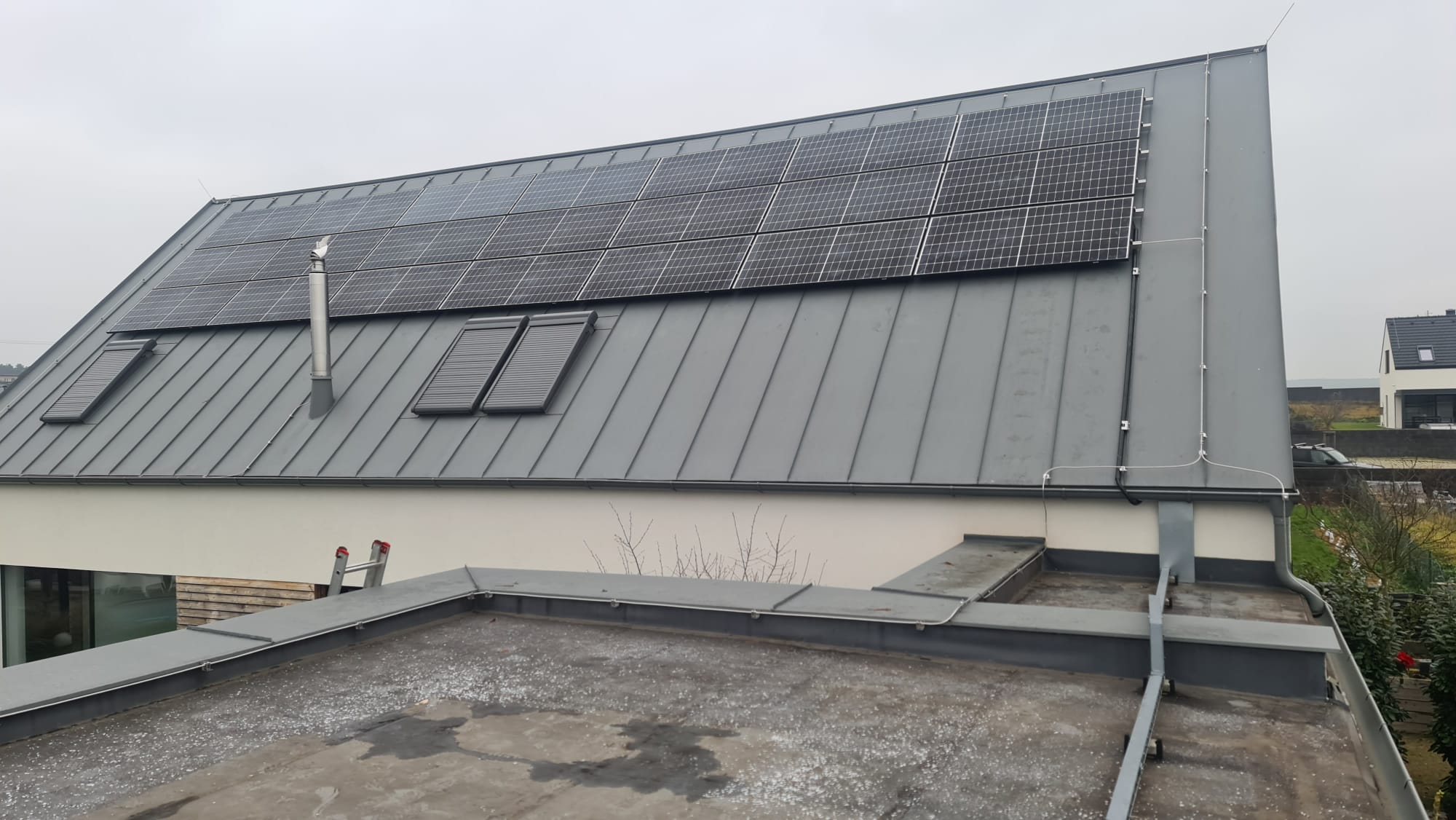

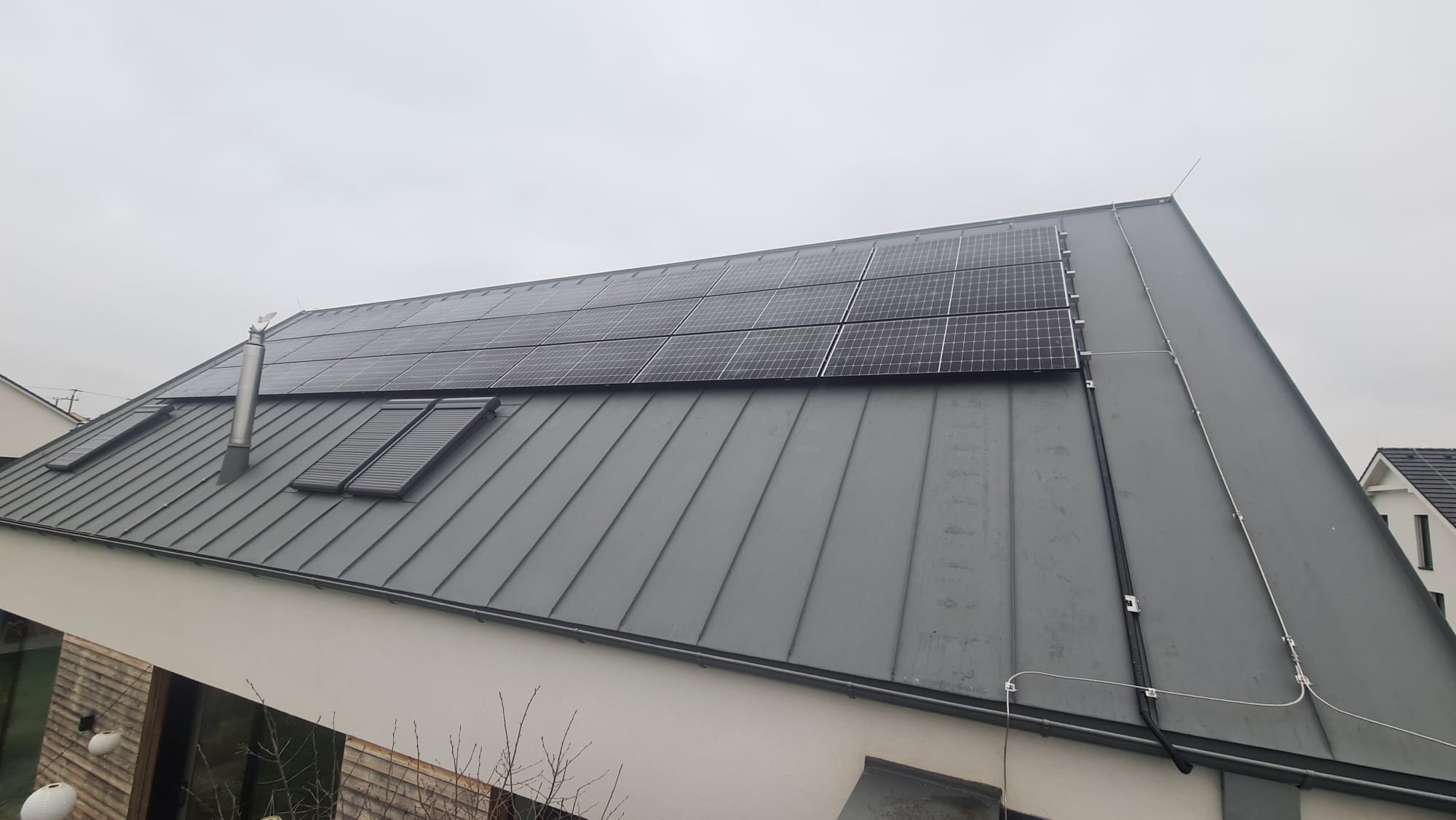

Elektrárna je umístěna na šikmé střeše rodinného domu (sklon 25°, orientace 206°) a tvoří ji 21 ks panelů JA Solar JAM72S20-455/MR zapojených do dvou stringů (11 + 10 panelů v sérii)
Vyrobená energie je primárně využívána pro vlastní spotřebu objektu, přebytky jsou ukládány do bateriového systému nebo dodávány zpět do distribuční sítě.

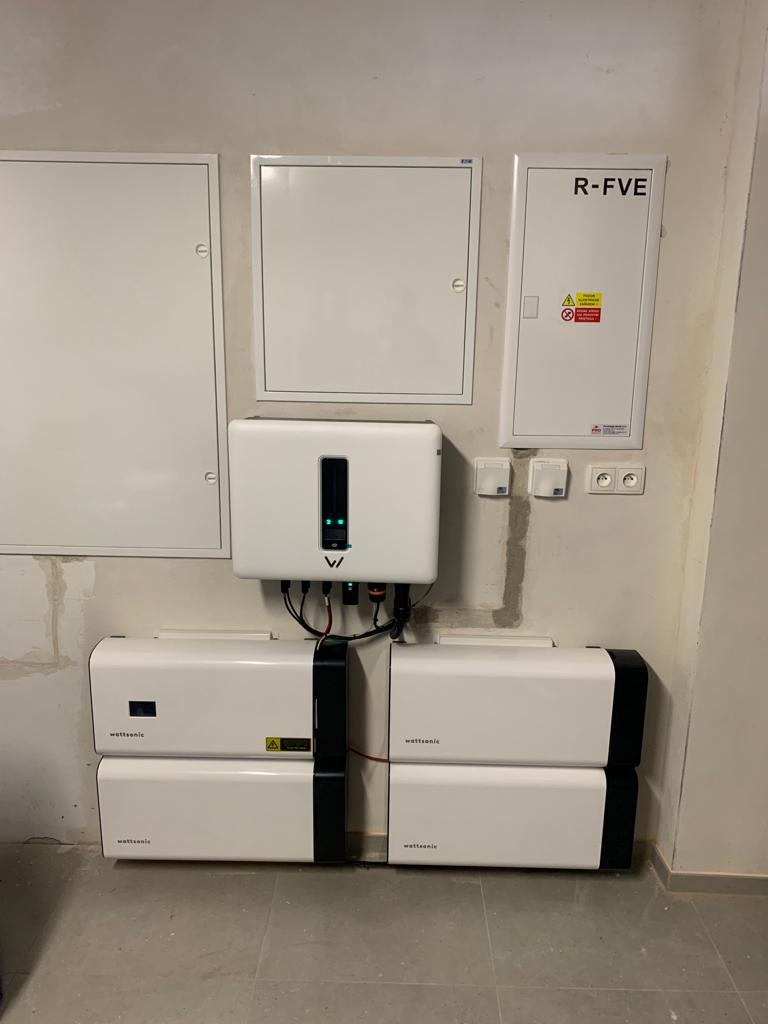

Součástí systému je třífázový hybridní měnič Wattsonic WTS-10KW-3P (2× MPP tracker, výstupní proud 16,5 A) a bateriové úložiště o kapacitě 11,5 kWh složené ze 3 modulů po 3,84 kWh
Výrobna je vybavena integrovanými síťovými ochranami dle PPDS, funkcemi P(f), P(U), Q(U) a dvoustupňovým distribučním řízením výkonu (0 % / 100 %) pomocí HDO.

Parametry projektu:
✅ Instalovaný výkon: 9,555 kWp
✅ Počet panelů: 21 ks (455 Wp)
✅ Střídač: Wattsonic WTS-10KW-3P (3f hybridní)
✅ Jmenovitý výkon střídače: 10 kVA
✅ Bateriové úložiště: 11,5 kWh (3 × 3,84 kWh, LiFePO₄)
✅ Hlavní jistič objektu: 3×40 A, char. C
✅ Distribuční sazba: D57d
✅ Rozpadové místo: integrováno ve střídači
✅ Režim provozu: paralelní provoz s DS + automatický ostrovní režim

Použité technologie:

Hybridní měnič Wattsonic WTS-10KW-3P
– 2× MPP vstup (180–1000 V DC)
– autonomní regulace výkonu dle PPDS
– integrované síťové ochrany (napěťové a frekvenční)
– automatické opětovné připojení po stabilizaci sítě

Bateriové úložiště Wattsonic 11,5 kWh
– 3 ks bateriových modulů 3,84 kWh
– jmenovité napětí 384 V
– řízené nabíjení a vybíjení dle provozního režimu

Distribuční řízení výkonu
– HDO řízení 0 % / 100 % výkonu
– blokování akumulačních spotřebičů dle tarifu D57d

Bezpečnostní prvky
– integrované rozpadové místo
– vazební spínač pro ostrovní provoz
– přepěťové ochrany DC/AC
– označení „Pozor – zpětný proud“ v elektroměrovém rozvaděči

Realizované řešení umožňuje:

maximalizaci vlastní spotřeby elektrické energie,
efektivní ukládání přebytků do bateriového systému,
plně automatický přechod do ostrovního režimu při výpadku DS,
plnou kompatibilitu s požadavky distribuční soustavy (PPDS),
dvoustupňové distribuční řízení výkonu,
bezpečný a bezobslužný provoz výrobny.

Hybridní fotovoltaická elektrárna představuje moderní a technicky vyspělé řešení pro rodinný dům s vysokou mírou energetické soběstačnosti a provozní bezpečnosti.
