R002_LDS_Innogy_Karlovy Vary

KARLOVY VARY – LDS innogy

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Karlovy Vary
🏭 Investor / provozovatel LDS: innogy Energo, s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost innogy Energo, s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení lokální distribuční soustavy (LDS) v lokalitě Karlovy Vary, připojené do distribuční soustavy ČEZ Distribuce.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, realizace měření elektrických veličin na hranici LDS, integrace signálů ochran a technologických stavů a zajištění komunikace s dispečerským systémem provozovatele distribuční soustavy dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS ČEZ Distribuce a s požadavky na bezpečný a spolehlivý provoz LDS.

Po provedení funkčních zkoušek, validace komunikace s dispečinkem PDS a revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: VN / NN
✅ Typ řízení: dispečerské řízení LDS
✅ Řídicí systém: ENERGOBOX RTU – PLC WAGO PFC200
✅ Komunikační protokol: IEC 60870-5-104
✅ Měření: čtyřkvadrantní elektroměr ABB A44
✅ Komunikace: GSM / datová linka PDS
✅ Integrace: přenos stavů ochran, technologických signálů a měřených veličin

Použité technologie

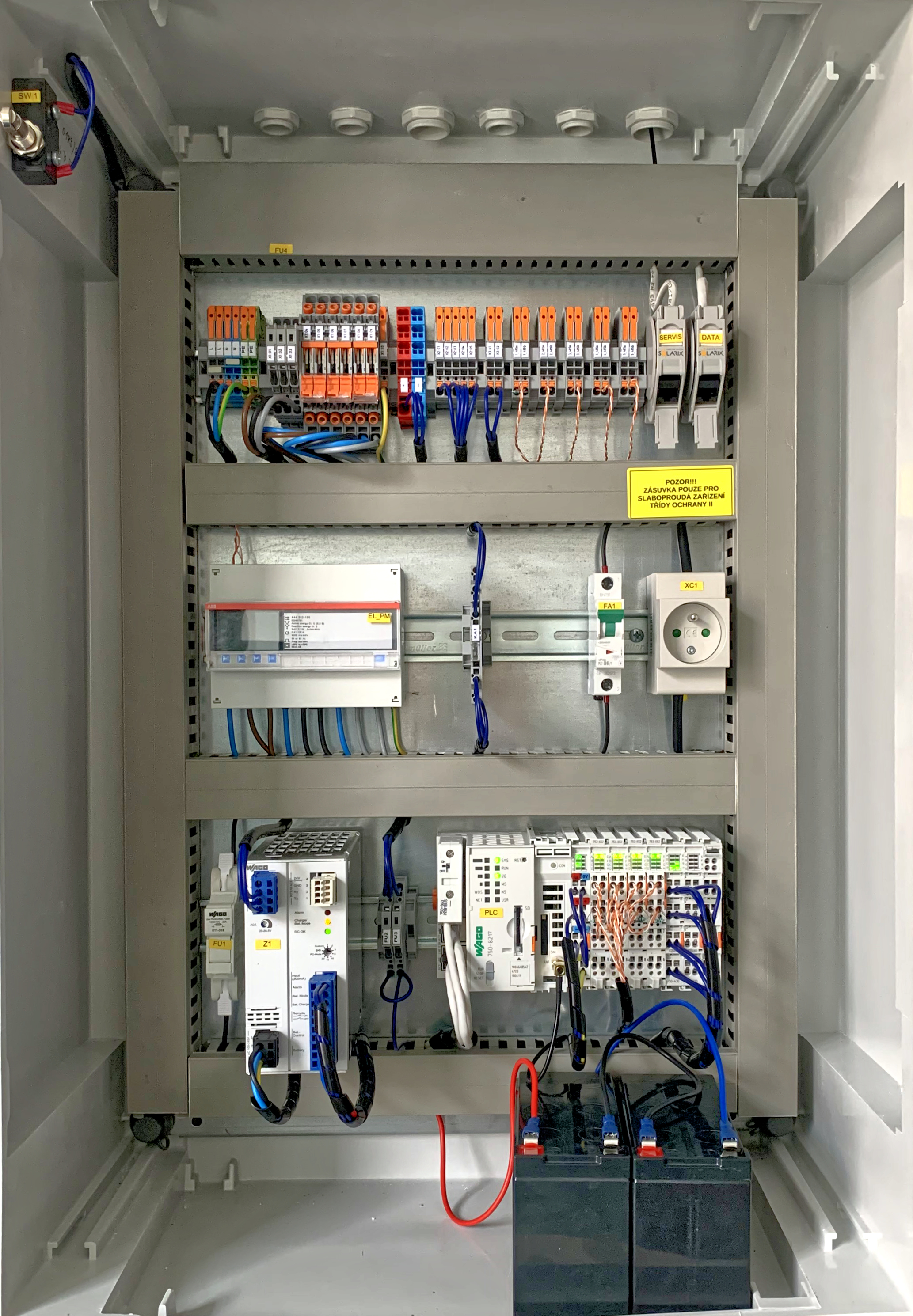

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a zálohovaným napájením

• Měřicí přístroje: elektroměr ABB A44 (činná a jalová energie, import/export, RS485)

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – přenos dat z měření

• Zálohované napájení: 24 V DC s dohledem stavu baterie

• Integrace ochran: přenos stavů síťových a technologických ochran

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci lokální distribuční soustavy do systému ČEZ Distribuce a umožňuje bezpečný a přehledný provoz LDS.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový dohled nad provozem LDS,

• spolehlivou komunikaci s dispečinkem PDS v souladu s PPDS,

• automatickou reakci na dispečerské povely a provozní stavy,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz lokální distribuční soustavy.
