R020_FVE_ZIHOS_TopolWater_Čáslav_466 kWp

ČÁSLAV – FVE TopolWater

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Čáslav
🏭 Investor / provozovatel výrobny: TopolWater, s.r.o.
⚙️ Dodavatel dispečerského systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost TopolWater, s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o instalovaném výkonu 491,5 kWp, připojené do distribuční soustavy ČEZ Distribuce prostřednictvím odběratelské transformační stanice KH_1154.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace měření elektrických veličin, zajištění přenosu stavových a měřených dat a realizace rozhraní pro distribuční řízení výkonu výrobny v souladu s PPDS a vyhláškou č. 79/2010 Sb.
Systém byl navržen pro plnohodnotnou komunikaci s dispečerským systémem ČEZ Distribuce a umožňuje jak stupňovité řízení činného výkonu, tak dálkovou regulaci jalového výkonu.

Po provedení funkčních zkoušek, nastavení síťových ochran a úspěšném schválení projektové dokumentace ze strany PDS bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 491,5 kWp
✅ Rezervovaný výkon: 475 kW
✅ Napěťová hladina připojení: VN 22 kV / NN 0,4 kV
✅ Předávací místo: TS KH_1154
✅ Řídicí systém: ENERGOBOX RTU – PLC WAGO (IEC 60870-5-104 / RS485)
✅ Regulace výkonu: 0 % / 30 % / 60 % / 100 % (HDO + RTU)
✅ Řízení jalového výkonu: U/Q regulace dle PPDS
✅ Komunikace: Ethernet / GSM – dispečerská komunikace PDS

Použité technologie

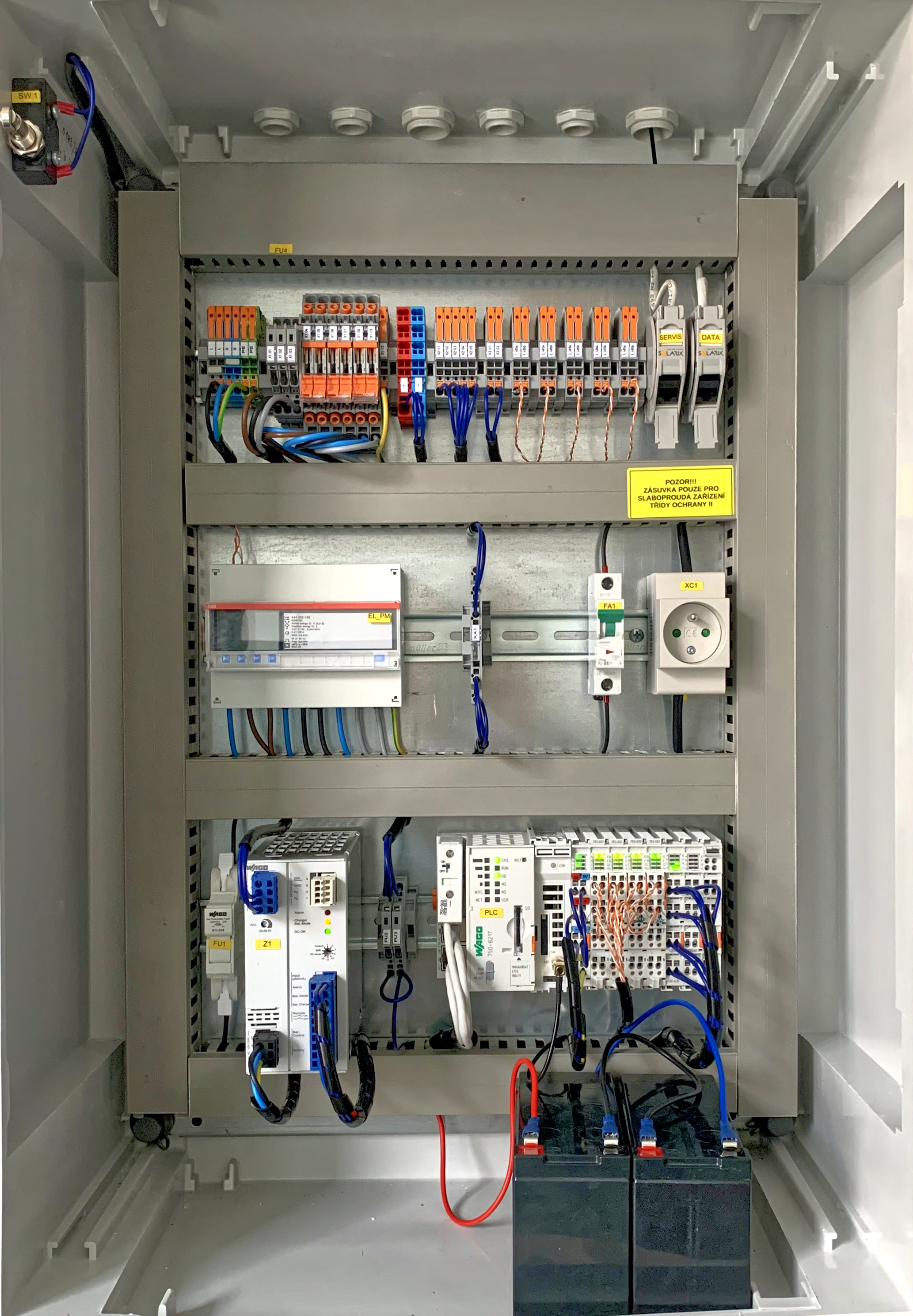

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a zálohovaným napájením

• Měřicí přístroje: čtyřkvadrantní elektroměr ABB A44, měření U, I, P, Q, cos φ

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – přenos dat z měření

• Distribuční řízení: příjem povelů HDO a jejich zpracování v RTU

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré legislativní i technické požadavky na výrobny nad 100 kWp.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny (0–100 %),

• plynulou regulaci jalového výkonu U/Q dle povelů dispečinku,

• spolehlivou komunikaci s PDS v souladu s PPDS,

• automatickou reakci na dispečerské povely a síťové stavy,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a plně připravené pro dlouhodobý provoz výrobny v distribuční síti.
