RUDNÁ – LDS ENIC

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Rudná
🏭 Investor / provozovatel LDS: ENIC s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2025

Pro společnost ENIC s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení lokální distribuční soustavy (LDS) v lokalitě Rudná, připojené do distribuční soustavy ČEZ Distribuce.

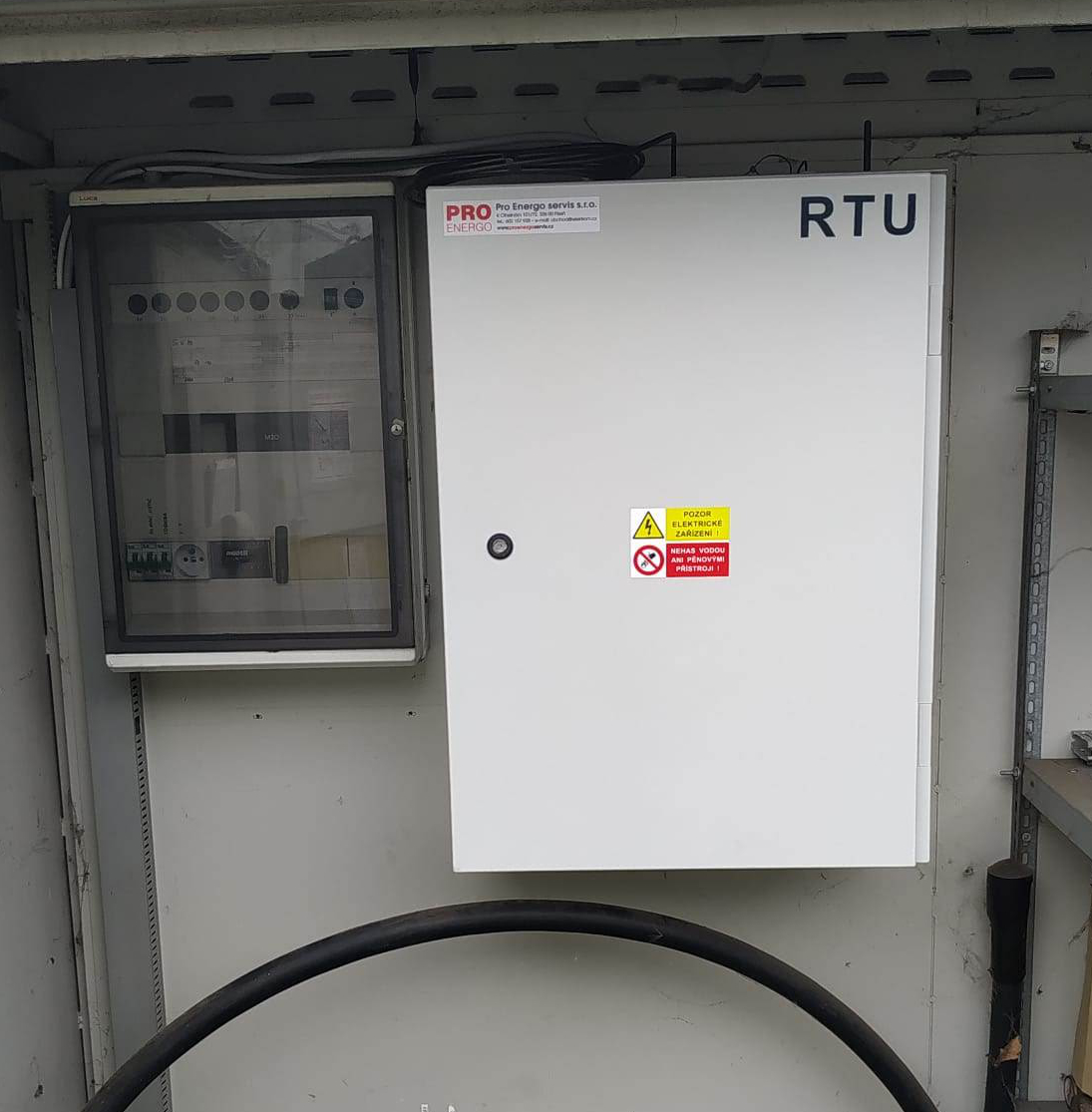

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace měření elektrických veličin na hladině VN, zapojení stavových signálů spínacích prvků a ochran a zajištění plnohodnotné komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Řešení bylo navrženo a realizováno v souladu s PPDS a s požadavky provozovatele distribuční soustavy na rozsah přenášených dat a dálkové řízení.

Po provedení funkčních zkoušek, validace přenosu dat na dispečink PDS a úspěšném schválení projektové dokumentace bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: VN / NN
✅ Typ zařízení: lokální distribuční soustava (LDS)
✅ Řídicí systém: ENERGOBOX RTU – PLC WAGO PFC200
✅ Komunikační protokol: IEC 60870-5-104
✅ Komunikace: GSM / Ethernet – dispečerská linka ČEZ Distribuce
✅ Měření: přenos U, I, P, Q, cos φ, f
✅ Stavy: spínací prvky, ochranové signály, HDO

Použité technologie

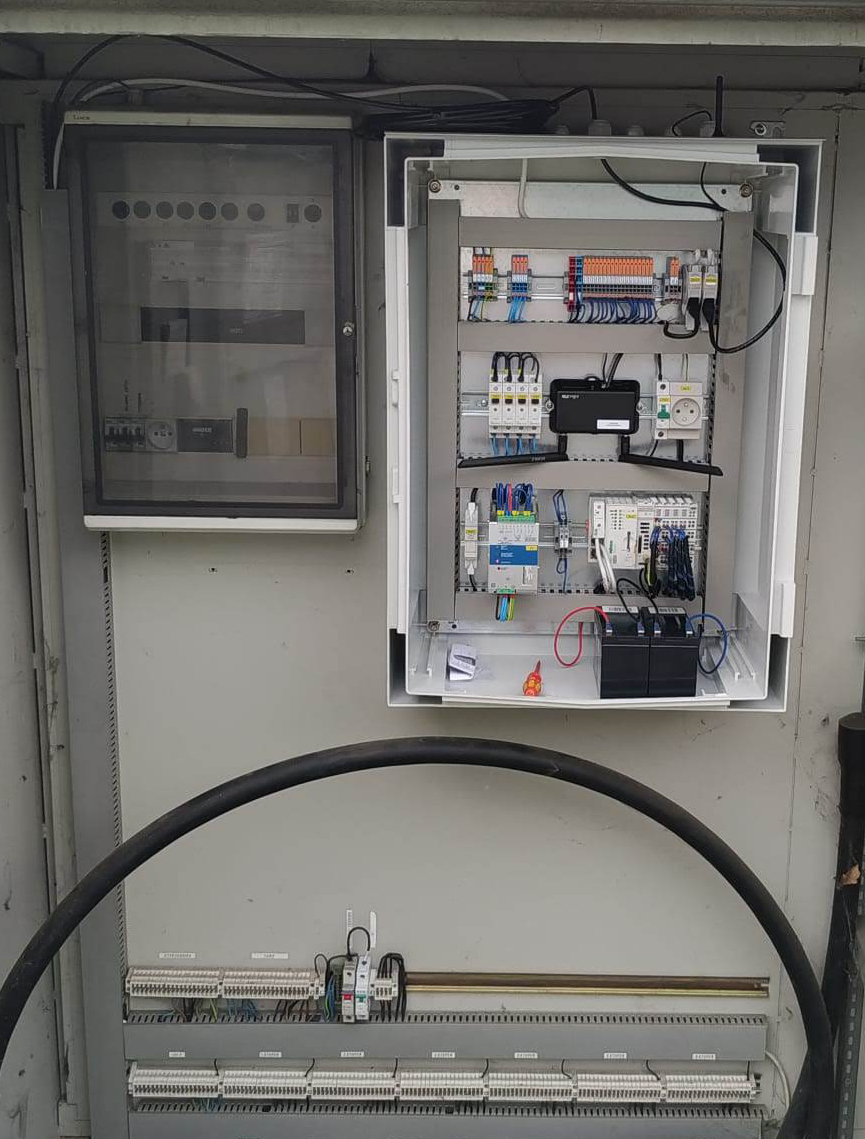

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s rozšiřujícími I/O moduly

• Měřicí přístroje: čtyřkvadrantní měření elektrických veličin

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – sběr technologických dat

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci lokální distribuční soustavy do systému ČEZ Distribuce a umožňuje bezpečný a přehledný provoz LDS.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový dohled a monitoring provozu LDS,

• spolehlivou komunikaci s dispečinkem PDS v souladu s PPDS,

• automatickou reakci na dispečerské povely a provozní stavy,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz lokální distribuční soustavy.
