R038_LDS_ENIC_Přehýšov

PŘEHÝŠOV – LDS ENIC

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Přehýšov
🏭 Investor / provozovatel LDS: ENIC s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost ENIC s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení lokální distribuční soustavy (LDS) v lokalitě Přehýšov. LDS je připojena k distribuční soustavě ČEZ Distribuce na napěťové hladině VN 22 kV.

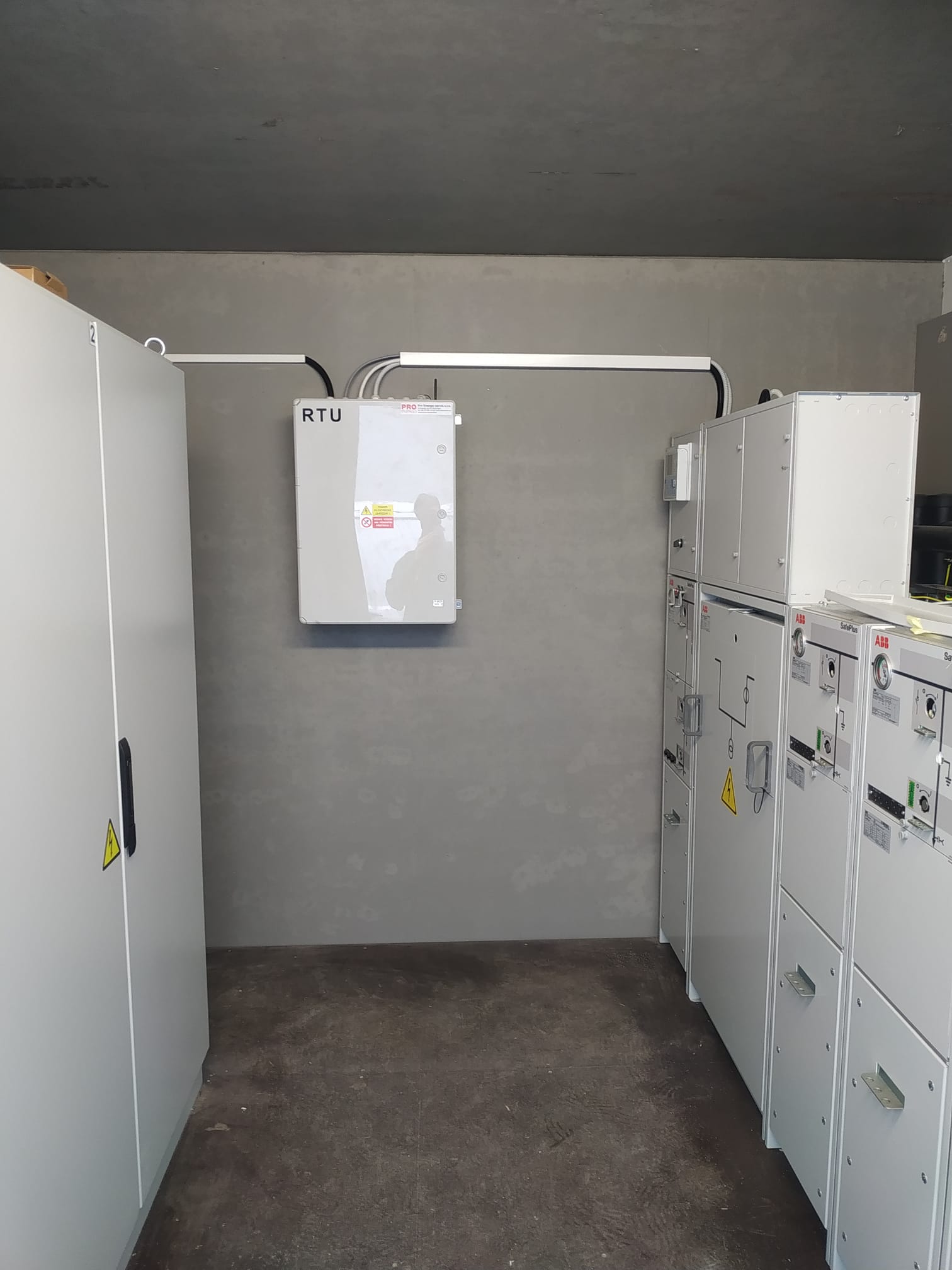

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU do VN části trafostanice, integrace měření elektrických veličin na předávacím místě, připojení stavových signálů spínacích prvků a ochran a zajištění plnohodnotné komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS a technickými podmínkami připojení provozovatele distribuční soustavy, včetně požadavků na rozsah telemetrie a spolehlivost přenosu dat.

Po provedení funkčních zkoušek, validace komunikace s dispečinkem PDS a výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)
✅ Rezervovaný příkon LDS: 1500 kW
✅ Stanice: PS_1101 – Přehýšov (PS) – GOLDBECK
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / GPRS – dispečerská linka ČEZ Distribuce
✅ Měření: čtyřkvadrantní měření na straně VN (typ A)
✅ Přenášené veličiny: P, Q, U, I, cos φ, f
✅ Stavy: spínací prvky přívodního pole, uzemňovače, poruchové stavy

Použité technologie

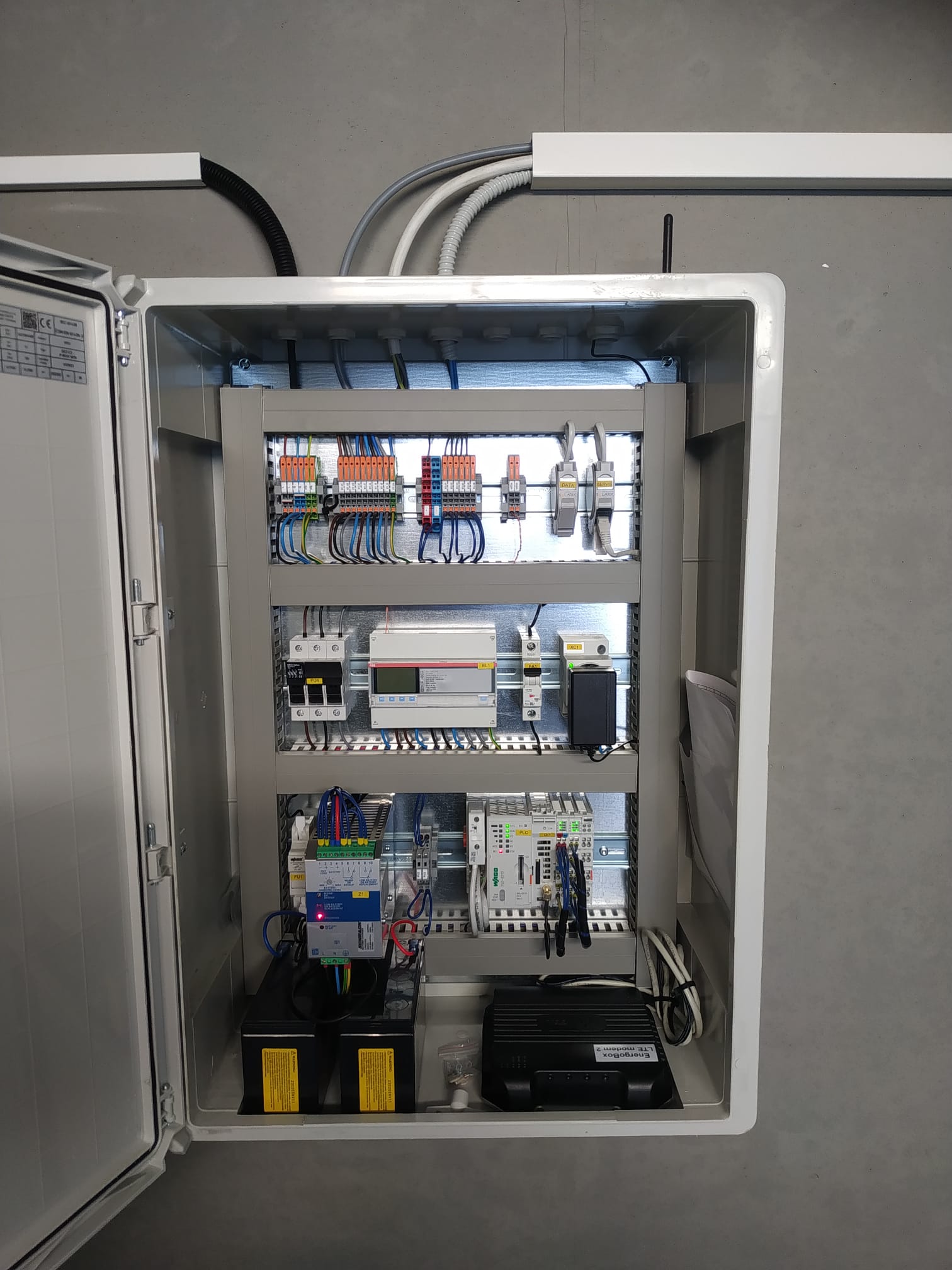

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, LTE modemem a UPS zálohováním

• PLC systém: WAGO řady 750 (PFC200) s digitálními I/O moduly

• Měřicí přístroje: čtyřkvadrantní elektroměr ABB A44, komunikace Modbus RS485

• Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin a stavů

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci lokální distribuční soustavy do systému ČEZ Distribuce a umožňuje bezpečný, přehledný a dlouhodobě spolehlivý provoz LDS.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový dohled a monitoring provozu VN části LDS,

• spolehlivou komunikaci s dispečinkem PDS v souladu s PPDS,

• automatickou reakci na dispečerské povely a provozní stavy,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz v rámci VN distribuční soustavy.
