R048_FVE_BG_PROGRESS_Kožlany_315 kWp

KOŽLANY – FVE PILA

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Kožlany
🏭 Investor / provozovatel výrobny: BR PROGRESS s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost BR PROGRESS s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o celkovém instalovaném výkonu 315 kWp, umístěné na střechách výrobních objektů v areálu Pila Kožlany a připojené k distribuční soustavě ČEZ Distribuce na napěťové hladině VN 22 kV.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace měření elektrických veličin, napojení signálů HDO a realizace rozhraní pro distribuční řízení činného výkonu výrobny. Systém byl navržen v souladu s PPDS ČEZ Distribuce a umožňuje stupňovité řízení výkonu výrobny včetně dálkového omezení a obnovení výroby dle pokynů dispečinku PDS. Technické řešení a zapojení ENERGOBOX RTU odpovídá projektové dokumentaci výrobny a schváleným podmínkám připojení.

Po provedení funkčních zkoušek, ověření regulace výkonu a revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 315 kWp
✅ Rezervovaný výkon: 315 kW
✅ Napěťová hladina připojení: 22 kV (VN)
✅ Typ výrobny: FVE na střechách objektů
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Regulace výkonu: 0 % / 30 % / 60 % / 100 % (HDO + RTU)
✅ Komunikace: GSM / LTE – dispečerská linka ČEZ Distribuce

Použité technologie

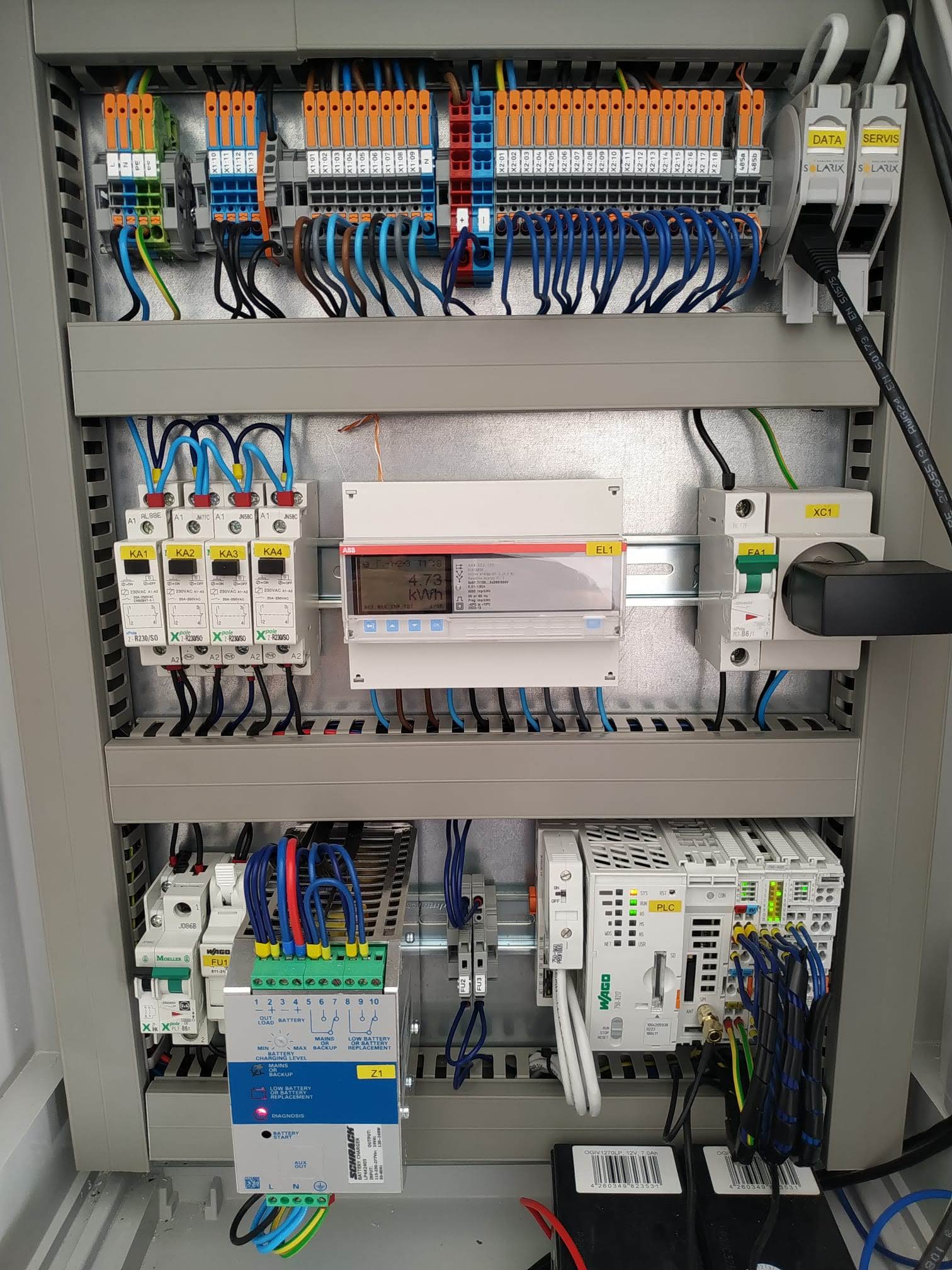

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, LTE modemem a UPS zálohováním

• Měřicí přístroje: elektroměr ABB A44, analyzátor elektrických veličin Janitza UMG

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 / TCP – sběr provozních dat

• Řízení výroby: zpracování povelů HDO a jejich vyhodnocení v RTU

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické a legislativní požadavky na provoz výrobny připojené na hladině VN.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny v souladu s PPDS,

• automatickou reakci na povely HDO a dispečerské zásahy,

• spolehlivou komunikaci s PDS přes GSM síť,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě.
