JIRNY – LDS ENIC

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Jirny
🏭 Investor / provozovatel LDS: ENIC s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost ENIC s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro lokální distribuční soustavu (LDS) v lokalitě Jirny – trafostanice TS_PY_0857, připojené k distribuční soustavě ČEZ Distribuce na napěťové hladině VN 22 kV.

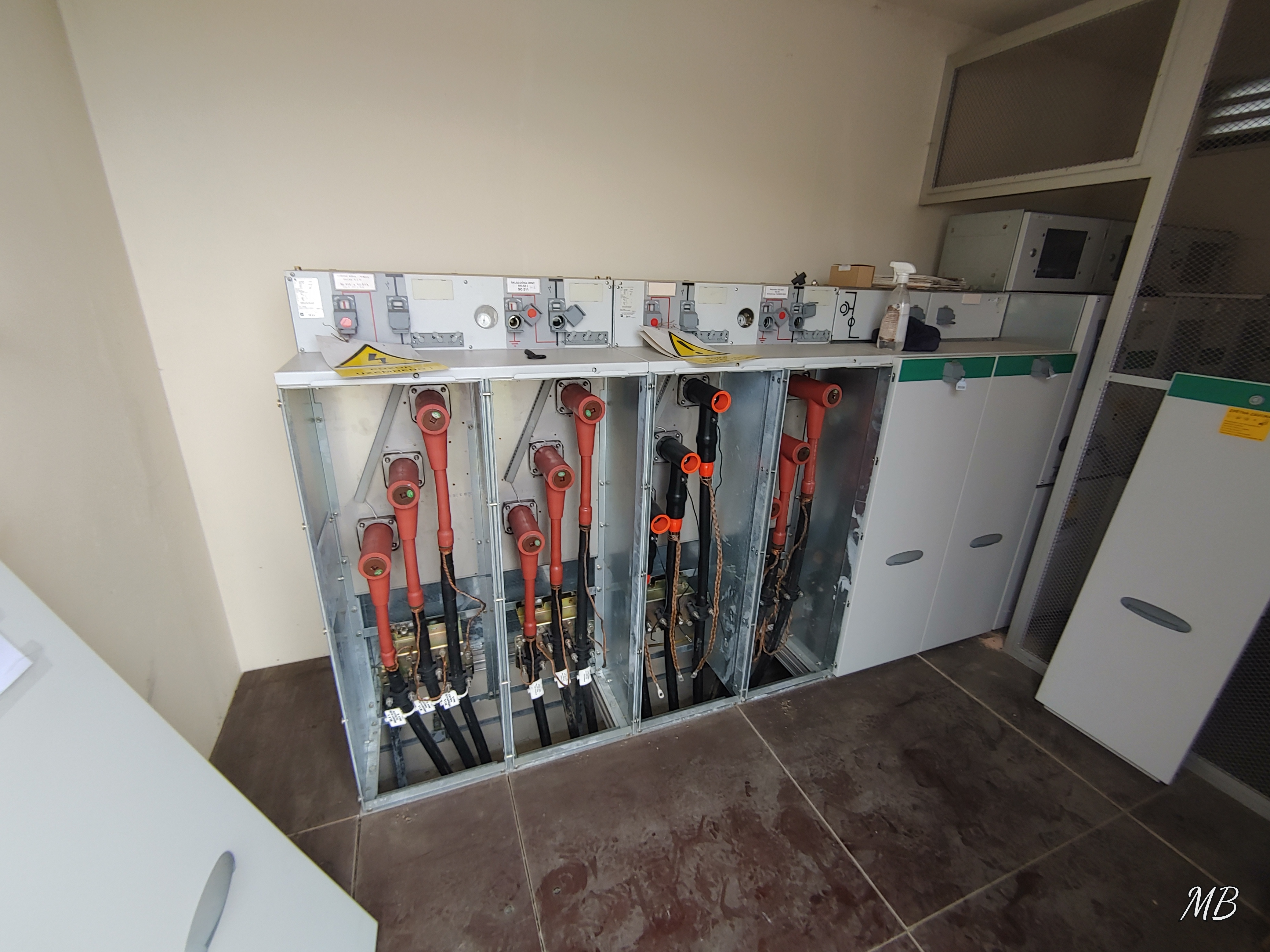

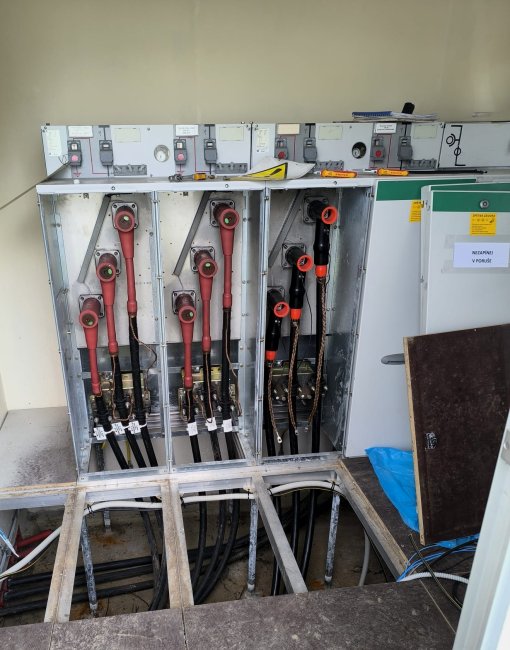

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU v prostoru VN části trafostanice, doplnění měřicích transformátorů proudu a napětí (MTP, MTN) pro on-line přenos měřených veličin, zapojení stavových signálů spínacích prvků a uzemňovačů a zajištění komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS a smlouvou o připojení, včetně požadavků na rozsah telemetrie a spolehlivost dálkového přenosu dat do DŘS.

Po provedení funkčních zkoušek dálkového přenosu dat, úspěšném ověření komunikace s dispečinkem PDS a výchozí revizi bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)
✅ Rezervovaný příkon LDS: 3300 kW
✅ Stanice: TS_PY_0857 – LDS ENIC Jirny
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / Ethernet – dispečerská linka ČEZ Distribuce
✅ Měření: P, Q, U, I (on-line přenos z VN strany)
✅ Stavy: odpínače, uzemňovače, poruchové a provozní stavy

Použité technologie

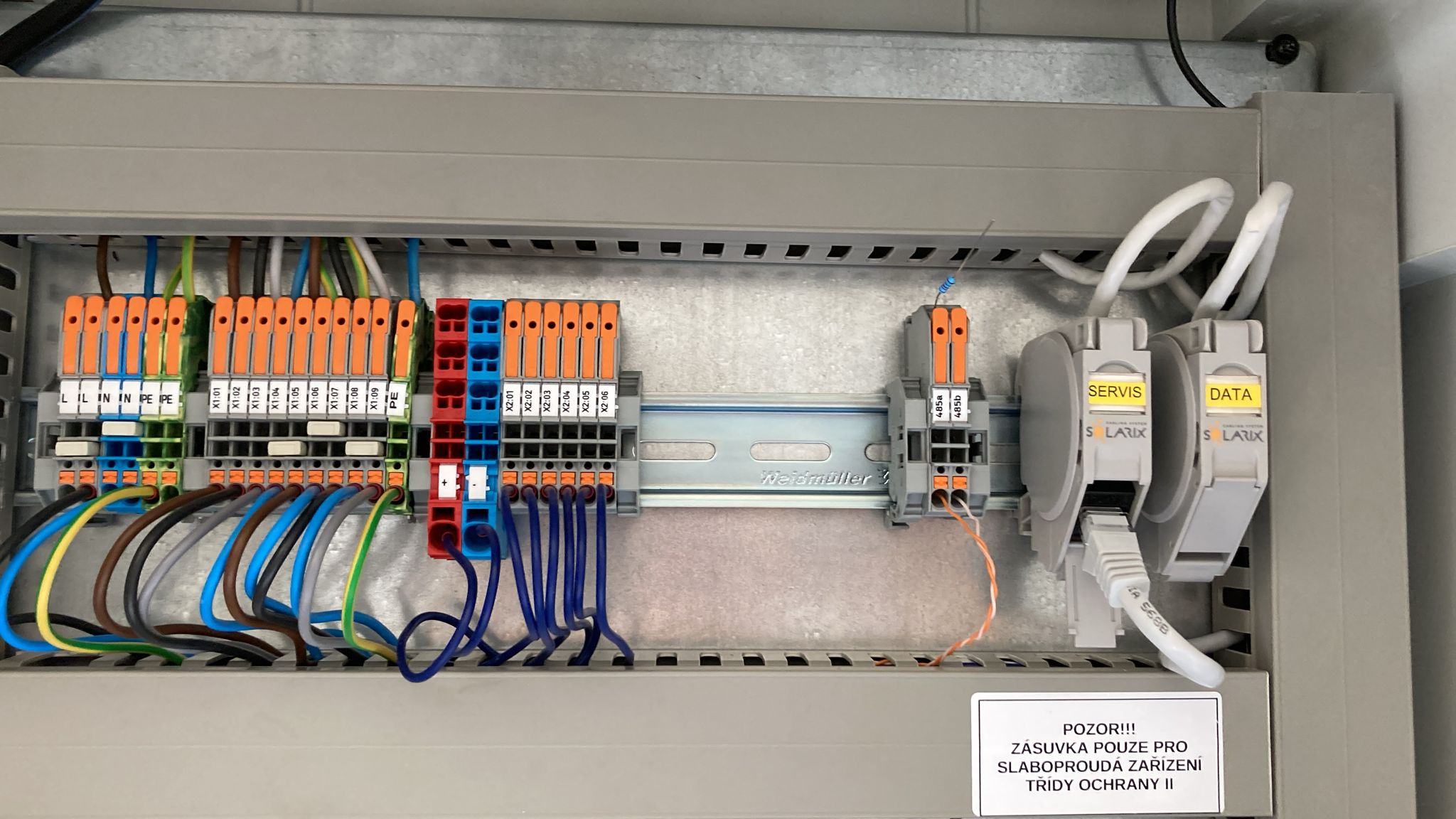

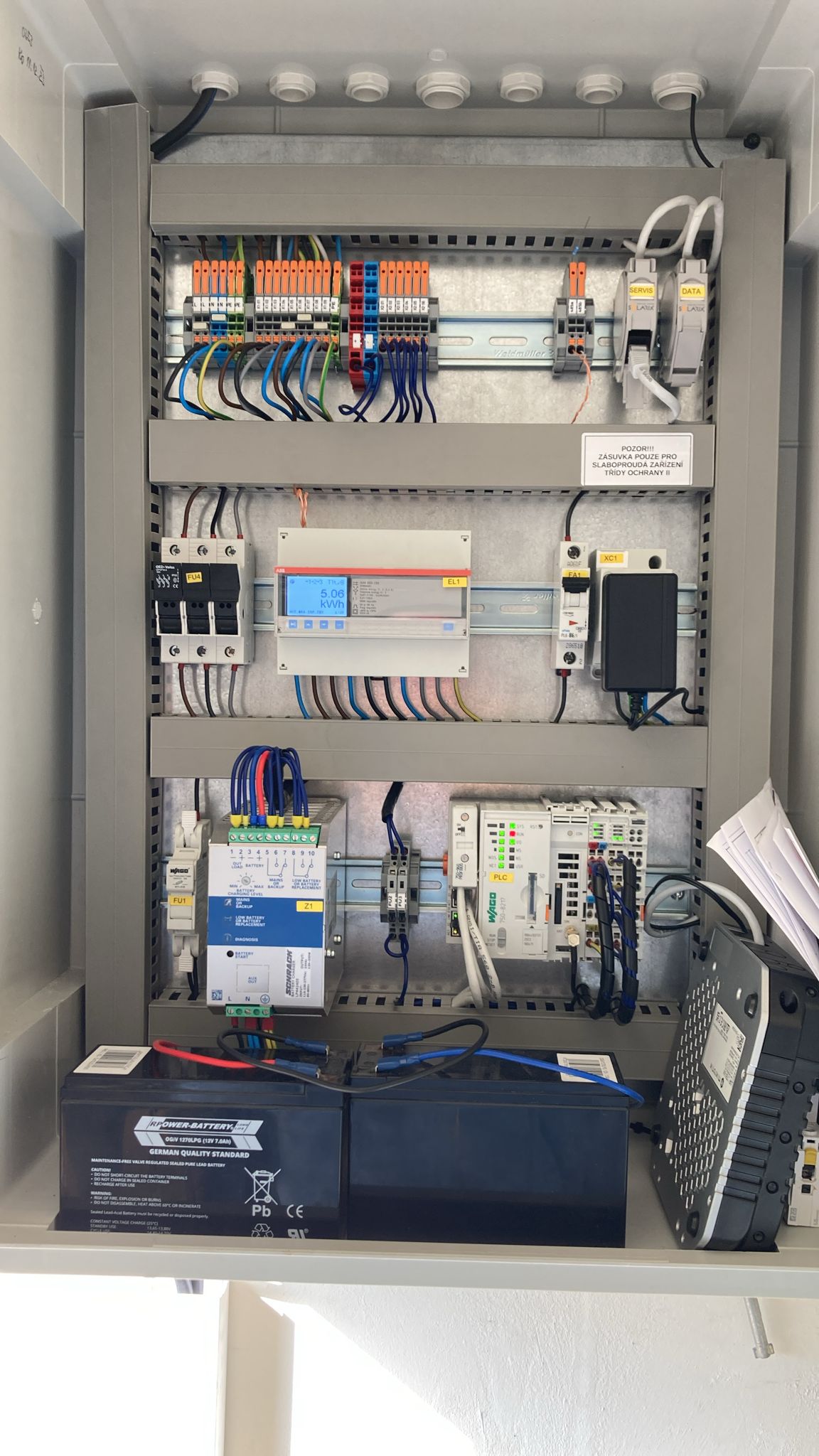

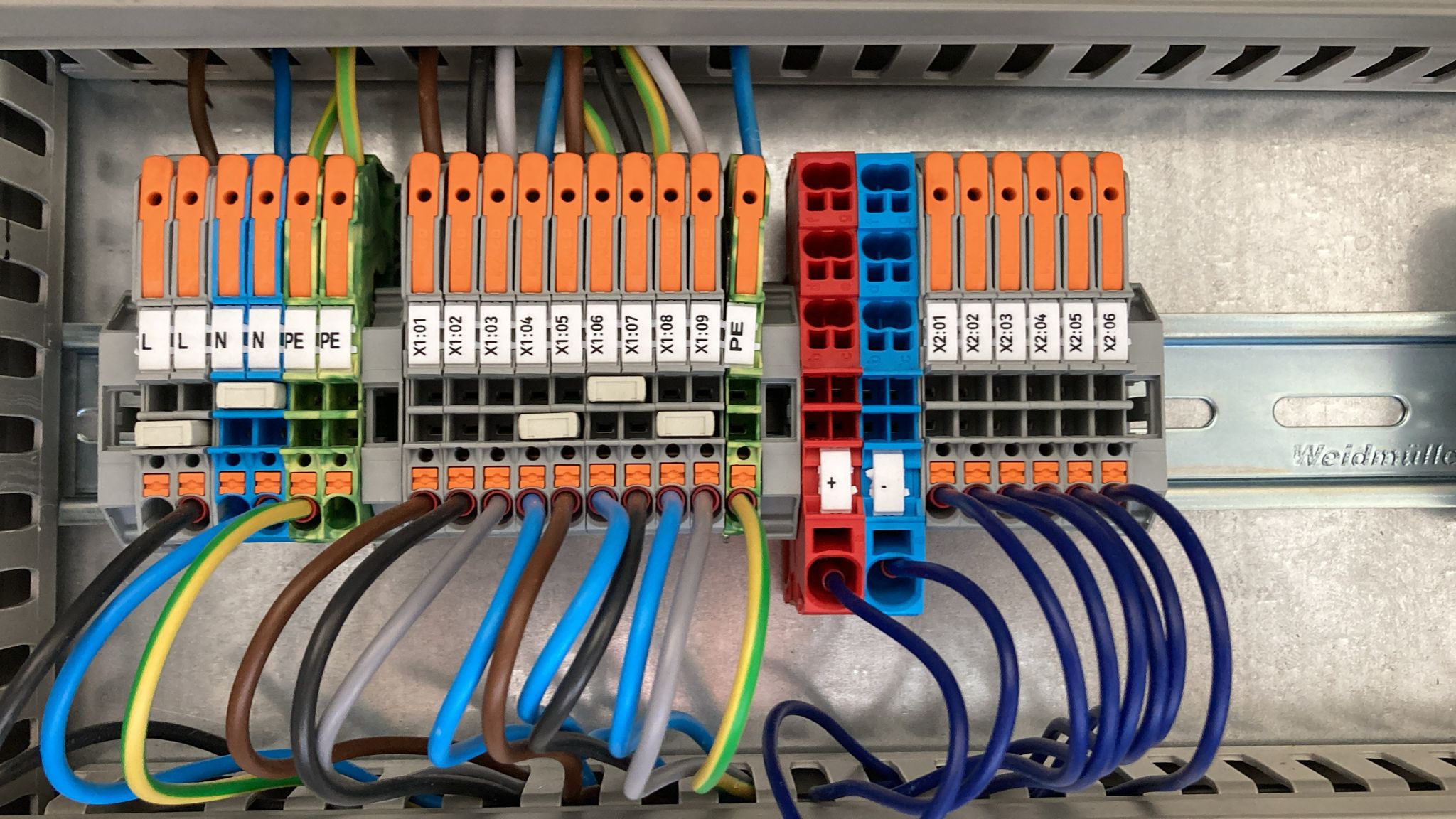

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, LTE modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: čtyřkvadrantní elektroměr ABB A44, komunikace Modbus RS485

• Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin a stavů

• Zálohované napájení: 24 V DC se signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci lokální distribuční soustavy do systému ČEZ Distribuce a umožňuje bezpečný a přehledný provoz předávacího místa LDS.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový dohled a monitoring VN části LDS,

• spolehlivou komunikaci s dispečinkem PDS v souladu s PPDS,

• automatickou reakci na dispečerské povely,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz v rámci lokální distribuční soustavy.
