R061_FVE_DMDřevovýroba_Holoubkov_277kWp

HOLOUBKOV – FVE DM Dřevovýroba MF a.s.

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Holoubkov
🏭 Investor / provozovatel výrobny: DM Dřevovýroba MF a.s.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost DM Dřevovýroba MF a.s. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o instalovaném výkonu 277,38 kWp, připojené do distribuční soustavy ČEZ Distribuce na napěťové hladině NN 0,4 kV.

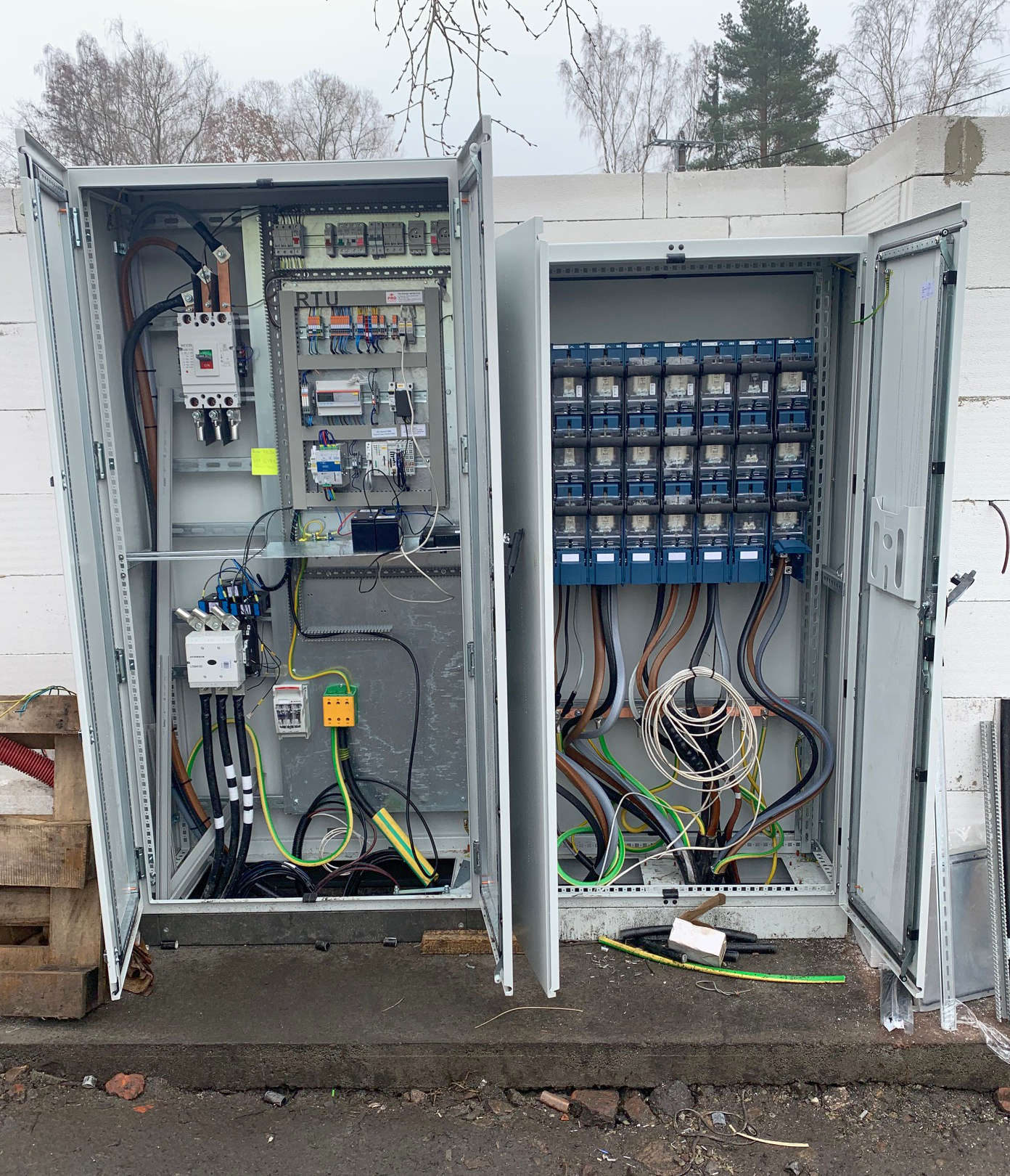

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace čtyřkvadrantního měření elektrických veličin, napojení signálů relé přijímače HDO a zajištění přenosu měřených a stavových dat do dispečerského systému ČEZ Distribuce dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS, technickými podmínkami připojení a schválenou projektovou dokumentací, včetně požadavků na víceúrovňové řízení činného výkonu výrobny v krocích 0 / 30 / 60 / 100 % a regulaci jalového výkonu Q(U).

Po provedení funkčních zkoušek, nastavení ochran, ověření regulace výkonu a výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 277,38 kWp
✅ Rezervovaný výkon: 155,884 kW
✅ Napěťová hladina připojení: 0,4 kV (NN)
✅ Typ výrobny: fotovoltaická elektrárna (střešní instalace)
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Regulace výkonu: 0 % / 30 % / 60 % / 100 % (HDO + RTU)
✅ Řízení jalového výkonu: Q(U), cos φ = 0,95–1
✅ Komunikace: GSM / GPRS – dispečerská linka ČEZ Distribuce

Použité technologie

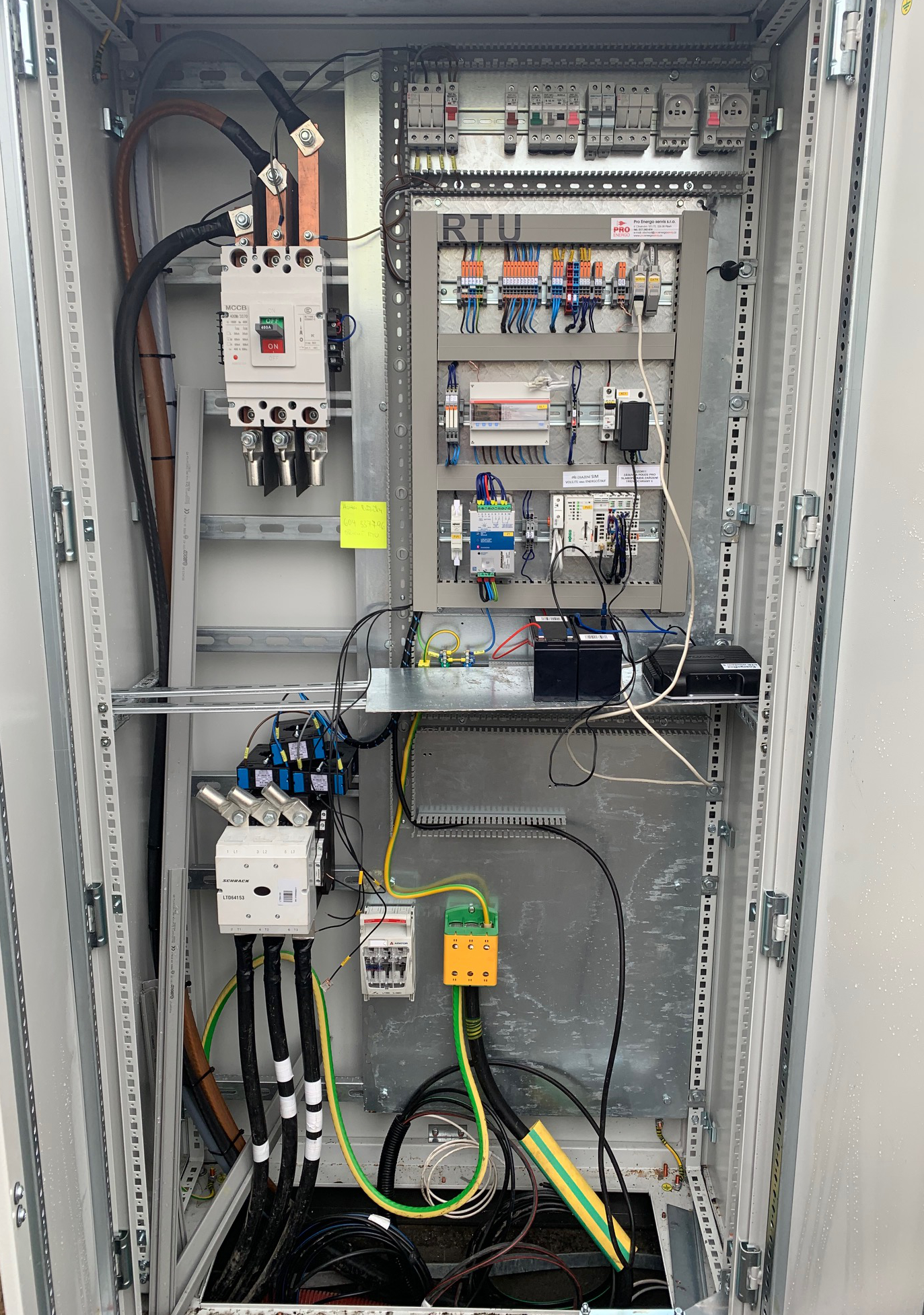

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: čtyřkvadrantní elektroměr ABB A44, komunikace Modbus RS485

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – přenos měřených veličin

• Distribuční řízení: zpracování povelů HDO dle provozní instrukce PDS

• Zálohované napájení: 24 V DC se signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické i legislativní požadavky na provoz výrobny připojené na hladině NN.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny dle povelů HDO a dispečinku PDS,

• automatickou reakci na síťové stavy a ochrany výrobny,

• spolehlivou komunikaci přes GSM síť v souladu s PPDS,

• lokální diagnostiku a archivaci provozních dat.

Revize a provozní zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě.
