LÍNĚ – FVE GÜHRING

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Líně
🏭 Investor / provozovatel výrobny: GÜHRING s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost GÜHRING s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o instalovaném výkonu 330 kWp, umístěné na střechách výrobních objektů v areálu společnosti a připojené k distribuční soustavě ČEZ Distribuce.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace čtyřkvadrantního měření elektrických veličin, napojení signálů HDO a realizace rozhraní pro distribuční řízení činného výkonu výrobny. Řešení bylo navrženo v souladu s PPDS ČEZ Distribuce a umožňuje dálkové řízení výkonu výrobny v krocích 0 / 30 / 60 / 100 %, včetně přenosu provozních a stavových dat do dispečerského systému PDS dle protokolu IEC 60870-5-104.

Po provedení funkčních zkoušek, ověření regulace výkonu, nastavení ochran a výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 330 kWp
✅ Rezervovaný výkon: 0 kW (režim bez přetoků do DS)
✅ Typ výrobny: fotovoltaická elektrárna – střešní instalace
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Regulace výkonu: 0 % / 30 % / 60 % / 100 % (HDO + RTU)
✅ Měření: čtyřkvadrantní měření typu A
✅ Komunikace: GSM / Ethernet – dispečerská linka ČEZ Distribuce

Použité technologie

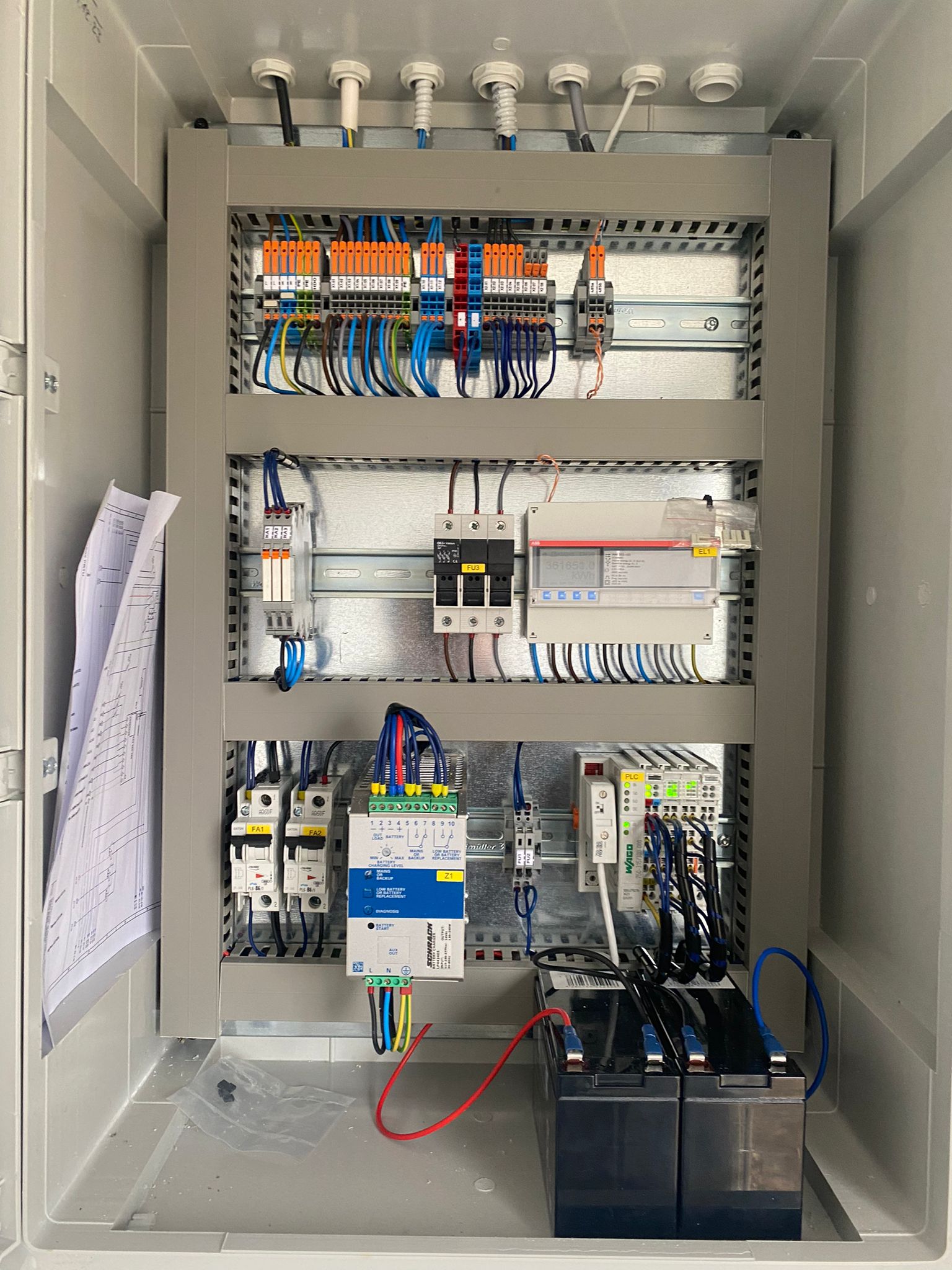

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: elektroměr ABB A44 (komunikace Modbus RS485)

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – sběr měřených dat

• Distribuční řízení: zpracování povelů HDO a jejich vyhodnocení v RTU

• Zálohované napájení: 24 V DC se signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické a provozní požadavky kladené na výrobny připojené do distribuční soustavy.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny dle pokynů PDS,

• automatickou reakci na signály HDO a síťové stavy,

• spolehlivou komunikaci v souladu s PPDS,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v rámci distribuční soustavy.
