MLADÁ BOLESLAV – FVE Klaudiánova nemocnice

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Mladá Boleslav
🏭 Investor / provozovatel výrobny: Oblastní nemocnice Mladá Boleslav, a.s.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro Oblastní nemocnici Mladá Boleslav, a.s. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny instalované na střeše parkovacího domu v areálu Klaudiánovy nemocnice. Výrobna o instalovaném výkonu 180,32 kWp je připojena do distribuční soustavy ČEZ Distribuce prostřednictvím areálové trafostanice na napěťové hladině VN 22 kV.

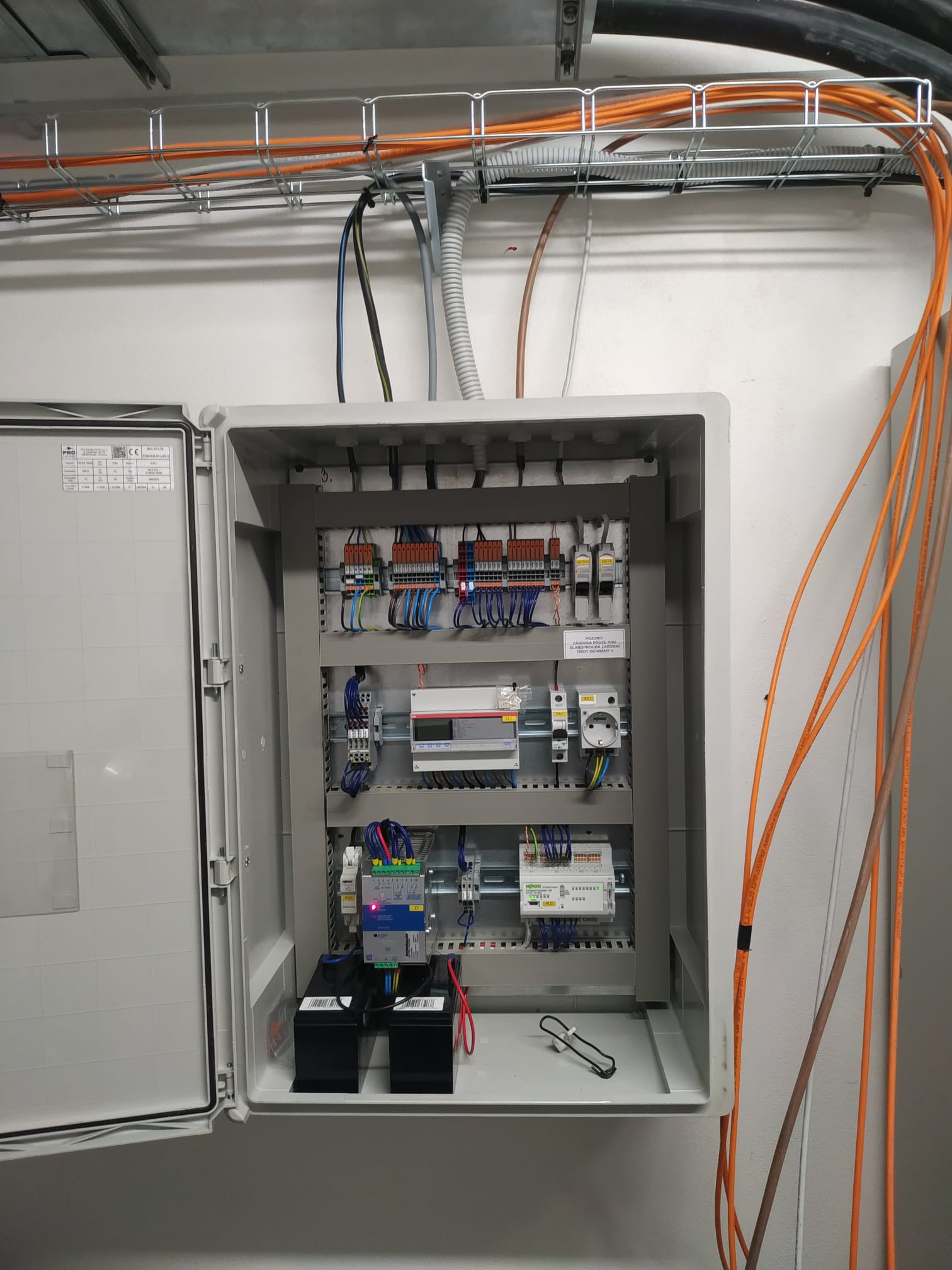

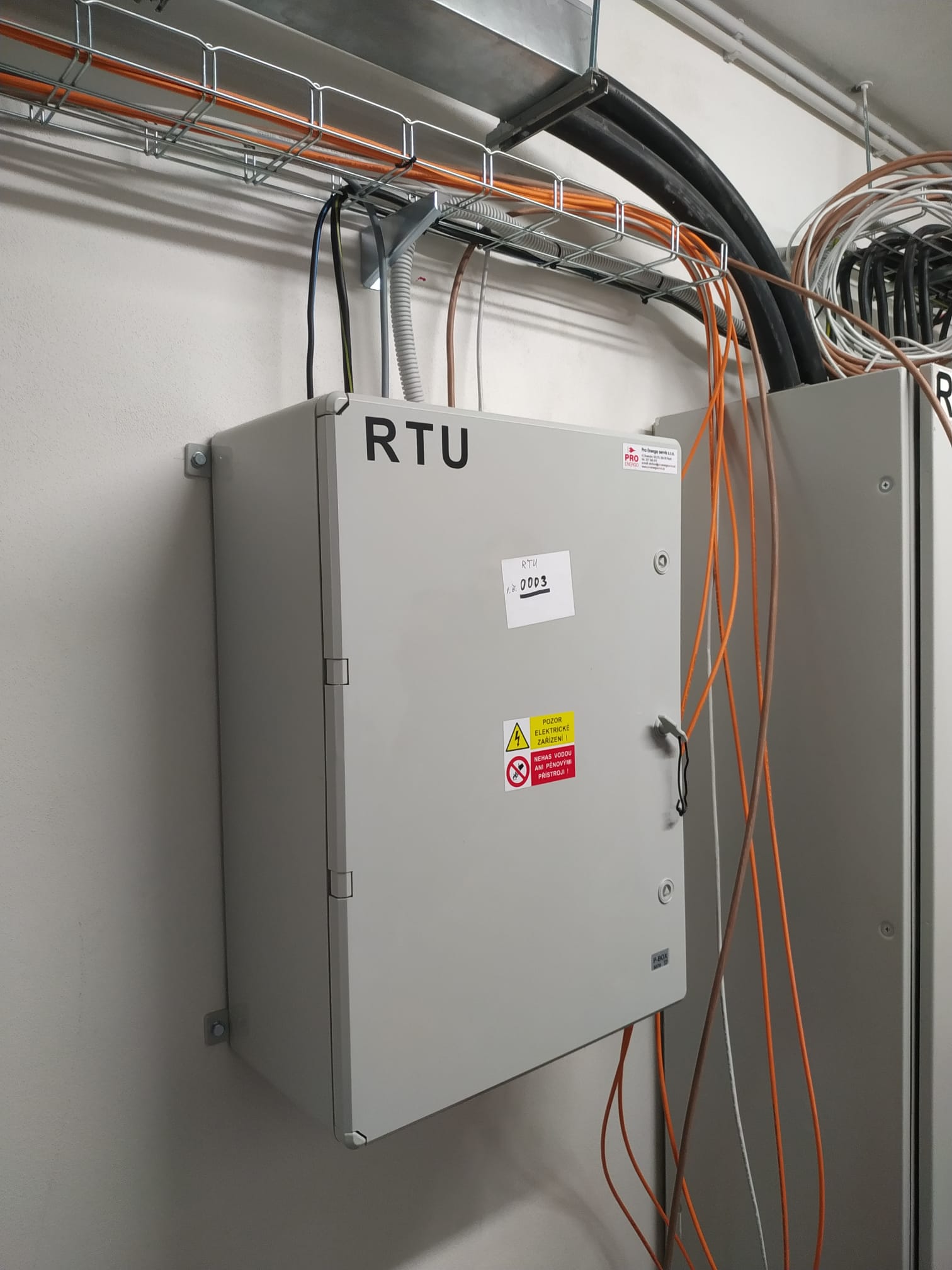

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU do prostoru VN rozvodny, úpravy měření na straně VN včetně výměny měřicích transformátorů proudu (MTP), integrace měření činného a jalového výkonu výrobny a zajištění komunikace s dispečerským systémem provozovatele distribuční soustavy dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS a smlouvou o připojení a umožňuje dálkové řízení činného i jalového výkonu výrobny dle pokynů dispečinku PDS.

Po provedení funkčních zkoušek, ověření regulace výkonu, nastavení ochran a výchozí revizi bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 180,32 kWp
✅ Rezervovaný výkon výrobny: 181 kW
✅ Napěťová hladina připojení: VN 22 kV
✅ Typ výrobny: fotovoltaická elektrárna – střešní instalace
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Regulace činného výkonu: 0 % / 30 % / 60 % / 100 %
✅ Řízení jalového výkonu: cos φ / Q(U) dle PPDS
✅ Komunikace: Ethernet / GSM – dispečerská linka ČEZ Distribuce

Použité technologie

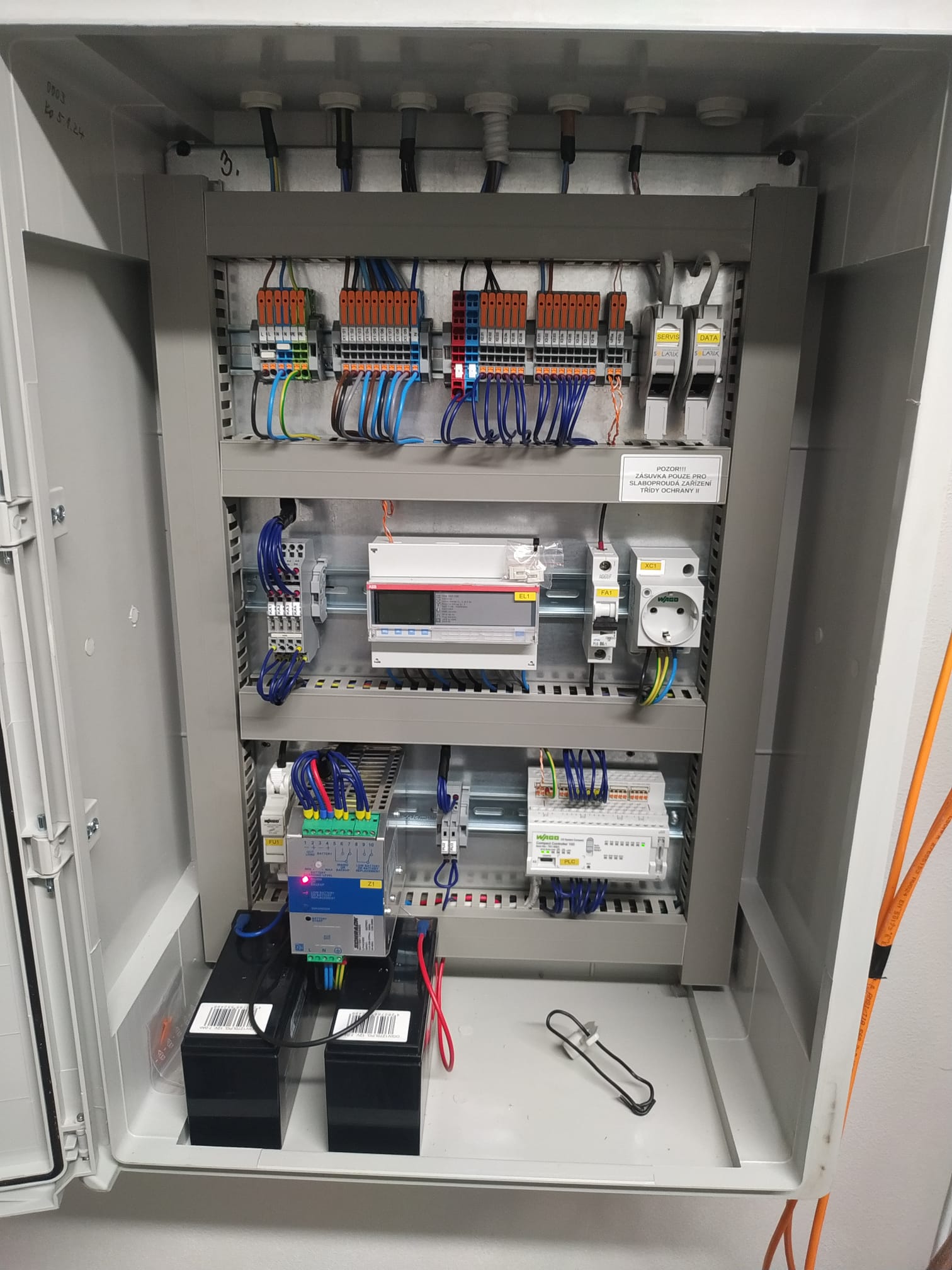

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, Ethernet/GSM komunikací a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: čtyřkvadrantní elektroměr s komunikací Modbus

• Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin a stavů do dispečinku PDS

• Měřicí transformátory: proudové transformátory VN, dvoujádrové (obchodní + dispečerské měření)

• Zálohované napájení: 24 V DC se signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické a provozní požadavky kladené na výrobny připojené na hladině VN.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného a jalového výkonu výrobny dle pokynů dispečinku PDS,

• automatickou reakci na síťové stavy a ochrany výrobny,

• spolehlivou komunikaci v souladu s PPDS,

• lokální diagnostiku a archivaci provozních dat.

Revize a provozní zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v rámci distribuční soustavy.
