ÚSTÍ NAD LABEM

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Ústí nad Labem
🏭 Investor / provozovatel výrobny: Správa železnic, státní organizace
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro Správu železnic, státní organizaci jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické výrobny v lokalitě Ústí nad Labem. Výrobna je připojena k distribuční soustavě ČEZ Distribuce a integrována do dispečerského řízení provozovatele distribuční soustavy prostřednictvím protokolu IEC 60870-5-104.

Součástí projektu byla instalace kompaktní řídicí jednotky ENERGOBOX RTU – Compact MINI, zajištění zálohovaného napájení 24 V DC, integrace měření a stavových signálů technologie výrobny, realizace povelových signálů pro distribuční řízení a zajištění komunikace prostřednictvím GSM sítě (APN ČEZ Distribuce). Řešení bylo navrženo v souladu s PPDS a technickými podmínkami připojení výrobny, včetně definovaného rozsahu telemetrie, signalizace a dálkových povelů.

Po provedení funkčních zkoušek přenosu dat, ověření komunikace s dispečerským systémem PDS a výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Typ zdroje: fotovoltaická výrobna
✅ Napěťová hladina připojení: VN 22 kV
✅ Řídicí systém: ENERGOBOX RTU – Compact MINI (IEC 60870-5-104)
✅ Komunikace: GSM / APN – dispečerská síť ČEZ Distribuce
✅ Telemetrie: měření elektrických veličin a provozních stavů
✅ Povely: distribuční řízení výkonu výrobny
✅ Zálohované napájení: 24 V DC

Použité technologie

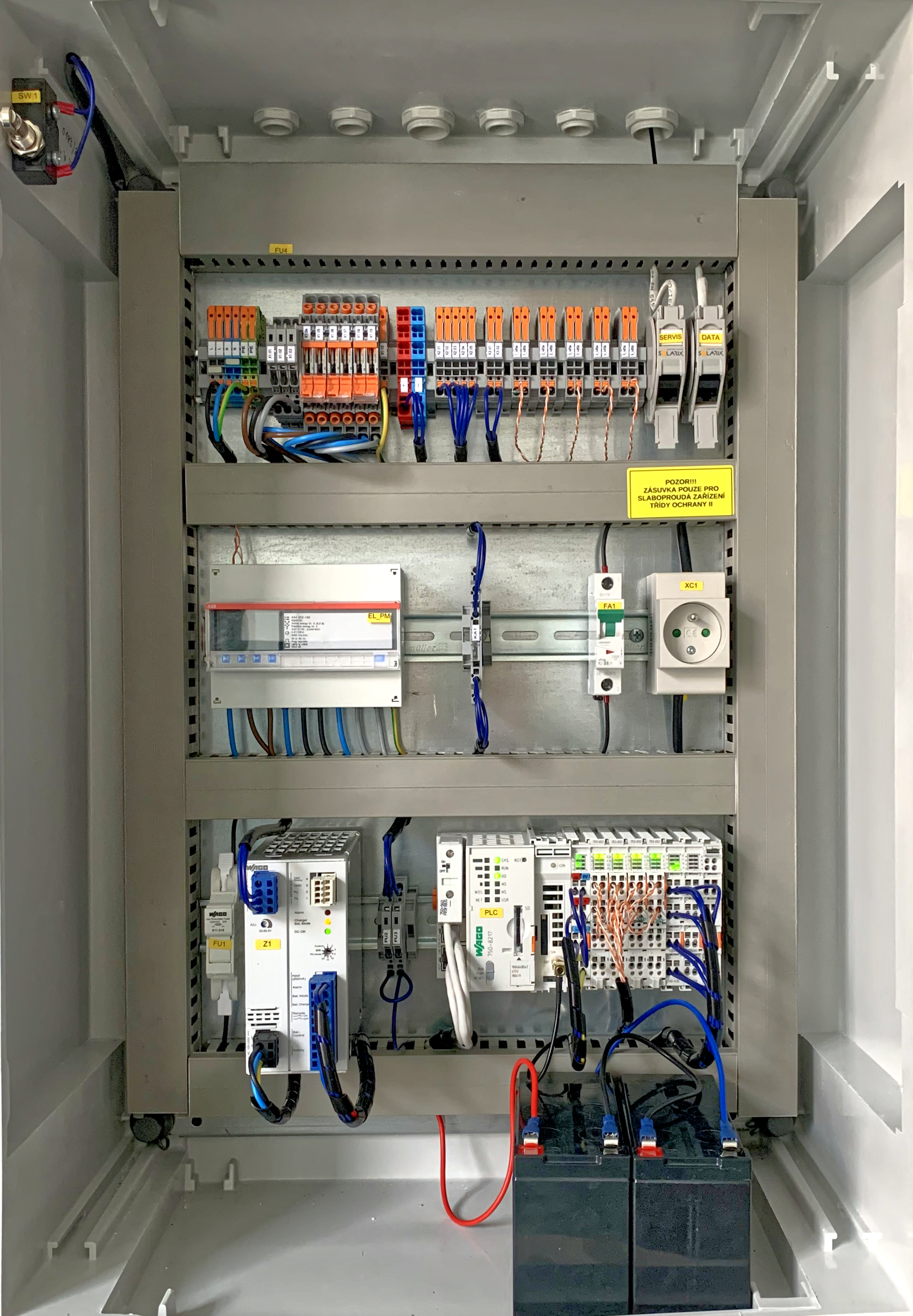

• RTU ENERGOBOX – Compact MINI – kompaktní řídicí a komunikační rozvaděč

• PLC systém: WAGO s digitálními a analogovými I/O moduly

• Komunikace: GSM modem Mikrotik, Ethernet servisní rozhraní

• Komunikační protokol: IEC 60870-5-104 – přenos měřených dat, stavů a povelů

• Rozhraní technologie: DI / DO signály, RS485

• Zálohované napájení: 24 V DC s jištěním a dohledem

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické a provozní požadavky kladené na výrobny připojené k distribuční soustavě.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení výkonu výrobny dle pokynů dispečinku PDS,

• spolehlivou komunikaci přes GSM síť v souladu s PPDS,

• automatickou reakci na dispečerské povely,

• lokální diagnostiku a servisní přístup k RTU.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě.
