R093_FVE_AGRO_ZVOLE_150kW

ZVOLE – FVE AGRO ZVOLE

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Zvole, okres Žďár nad Sázavou
🏭 Investor / provozovatel výrobny: AGRO ZVOLE, a.s.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2025

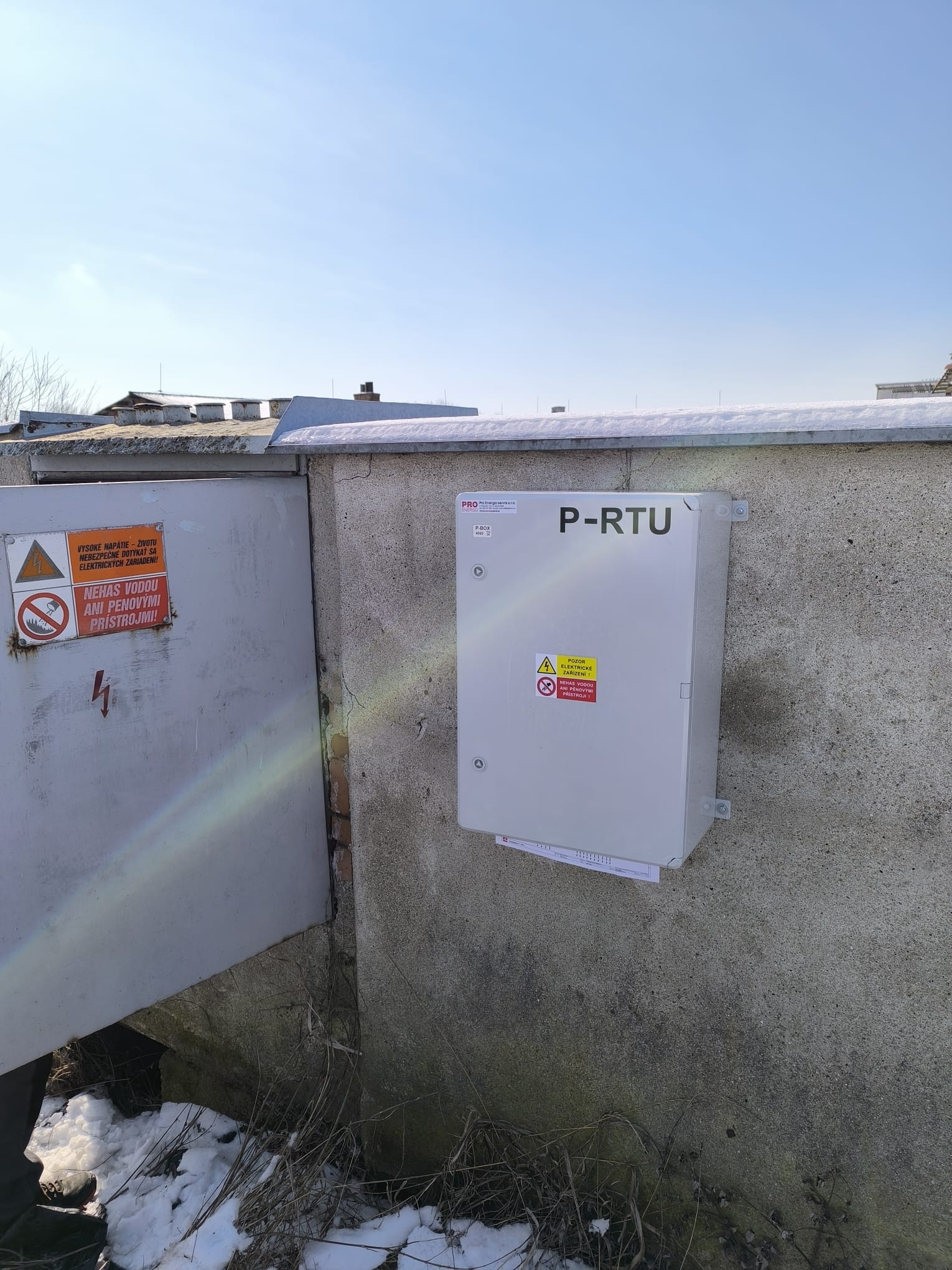

Pro společnost AGRO ZVOLE, a.s. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU v rámci rekonstrukce fotovoltaické výrobny připojené do distribuční soustavy EG.D na napěťové hladině VN 22 kV.

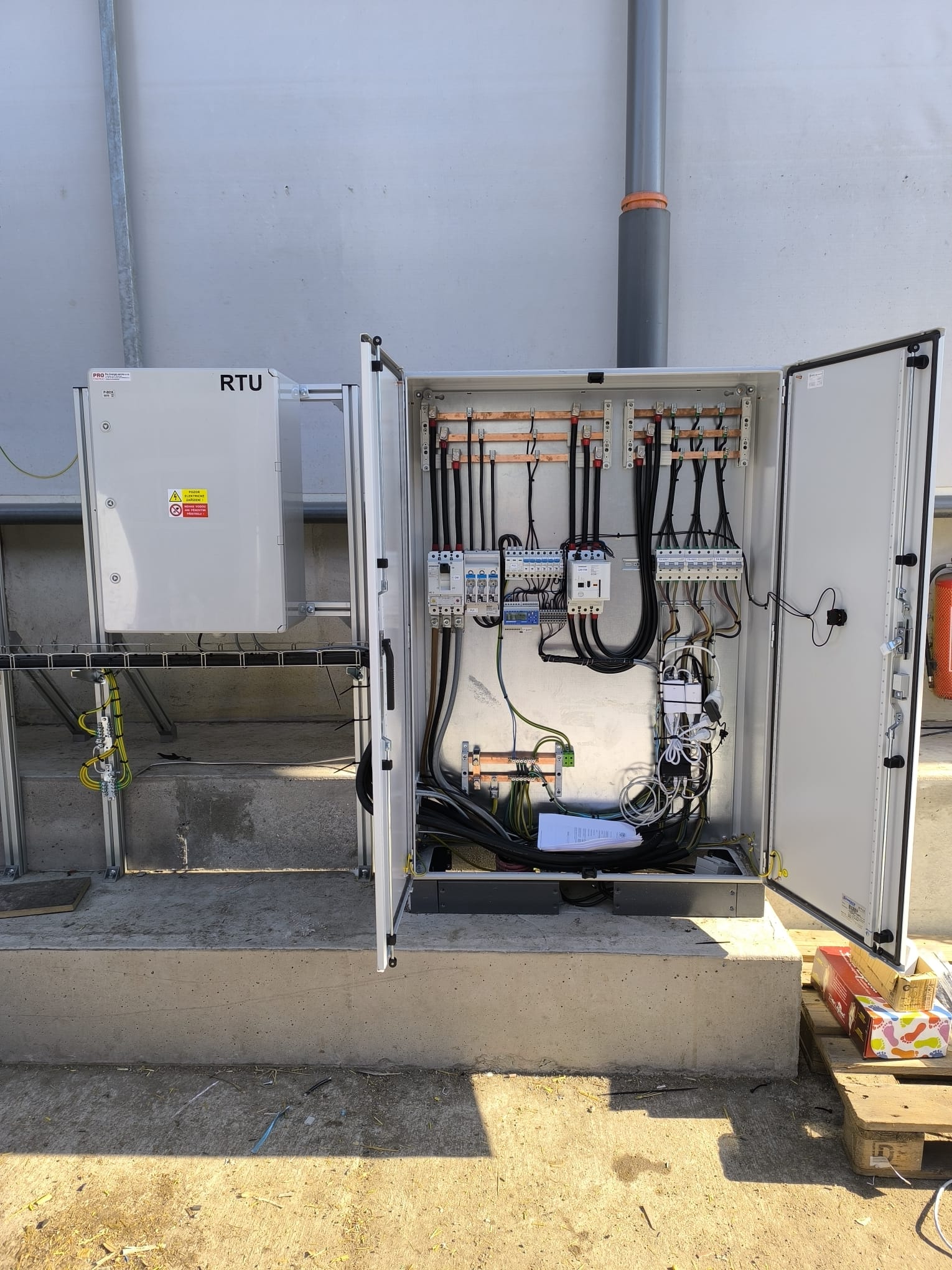

Součástí projektu byla rekonstrukce měření na předávacím místě, instalace řídicí jednotky ENERGOBOX RTU, výměna a doplnění měřicích transformátorů proudu (MTP), úpravy zapojení v rozvaděči NN/VN a zajištění plnohodnotné komunikace s dispečerským systémem provozovatele distribuční soustavy dle protokolu IEC 60870-5-104.
Řešení bylo navrženo v souladu s PPDS EG.D a smlouvou o připojení výrobny, včetně požadavků na dálkové řízení činného výkonu, přenos měřených veličin a stavových informací do dispečinku PDS.

Po provedení funkčních zkoušek, ověření správné funkce regulace výkonu a výchozí revizi bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Typ výrobny: fotovoltaická elektrárna (rekonstrukce)
✅ Napěťová hladina připojení: 22 kV (VN)
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / datová síť PDS (EG.D)
✅ Regulace výkonu: stupňovitá regulace dle PPDS (0–100 %)
✅ Měření: čtyřkvadrantní měření elektrických veličin
✅ Stavy: technologie výrobny, ochrany, provozní a poruchové stavy

Použité technologie

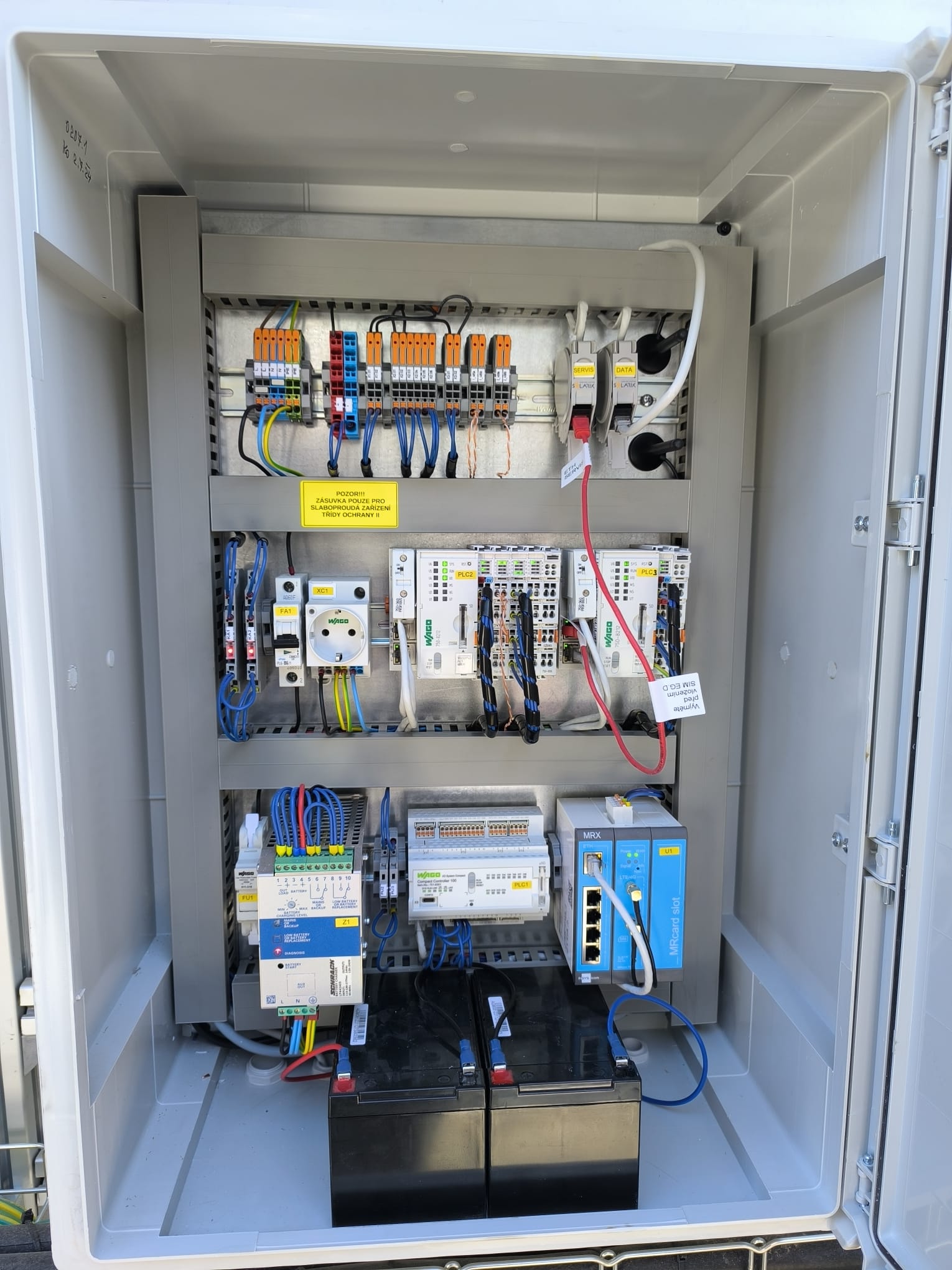

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly

• Měřicí transformátory: proudové transformátory VN (MTP)

• Komunikační protokol: IEC 60870-5-104 – přenos měřených dat, stavů a povelů

• Distribuční řízení: implementace povelů PDS pro omezení a řízení výkonu výrobny

• Zálohované napájení: 24 V DC se signalizací poruch napájení

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému EG.D a splňuje veškeré technické a legislativní požadavky kladené na výrobny připojené k distribuční soustavě.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny dle pokynů dispečinku PDS,

• spolehlivou komunikaci v souladu s PPDS,

• automatickou reakci na dispečerské povely a síťové stavy,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě.
