BOR U TACHOVA – SUSPA CZ

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Bor u Tachova
🏭 Investor / provozovatel LDS: SUSPA CZ, s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost SUSPA CZ, s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení a monitoring lokální výrobny elektrické energie v areálu provozovny v Boru u Tachova, připojené k distribuční soustavě na napěťové hladině VN 22 kV prostřednictvím trafostanice TC_0780.

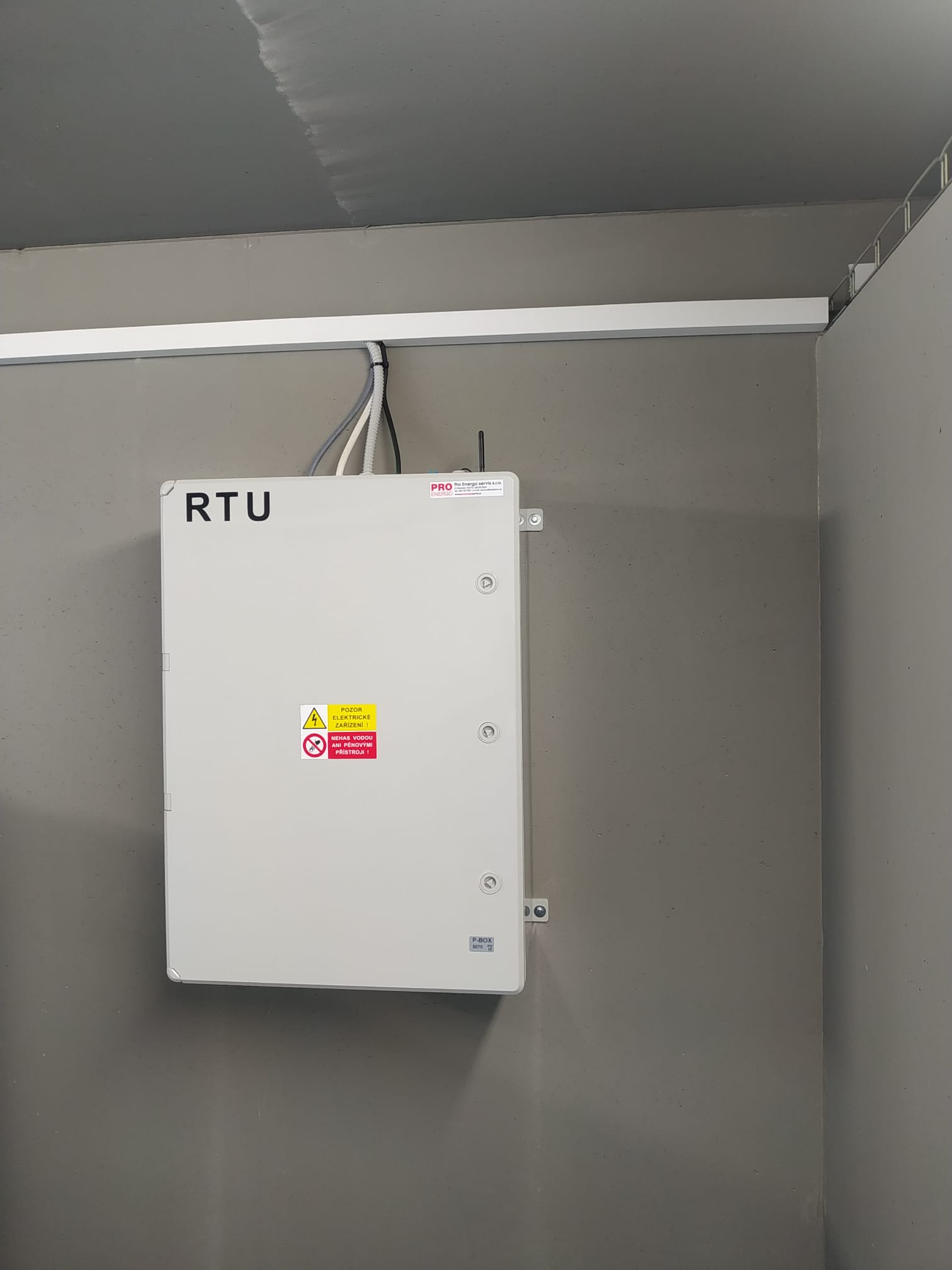

Součástí projektu byla instalace hlavní řídicí jednotky ENERGOBOX RTU – RTU_Master v místě připojení výrobny, instalace podružného řídicího rozvaděče PRTU pro budoucí fotovoltaickou elektrárnu, integrace stávajících kogeneračních jednotek a zajištění komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Řešení umožňuje centrální monitoring a regulaci kombinace fotovoltaické výrobny a kogeneračních jednotek v souladu s podmínkami smlouvy o připojení a PPDS.

Po provedení funkčních zkoušek, ověření přenosu měřených dat, povelů a regulace výkonu a po provedení výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)
✅ Trafostanice: TC_0780
✅ Celkový instalovaný výkon: 1 016 kW

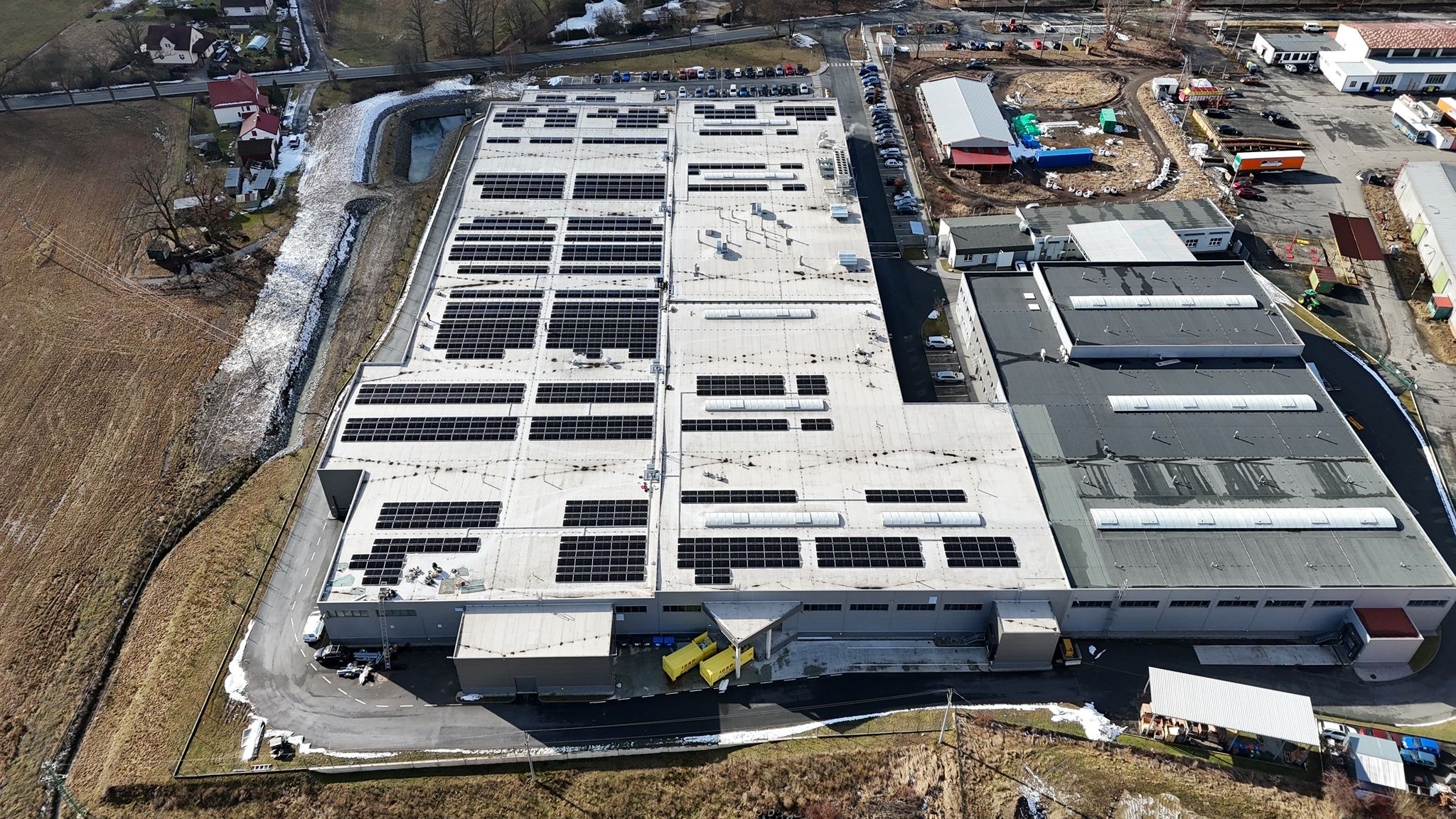

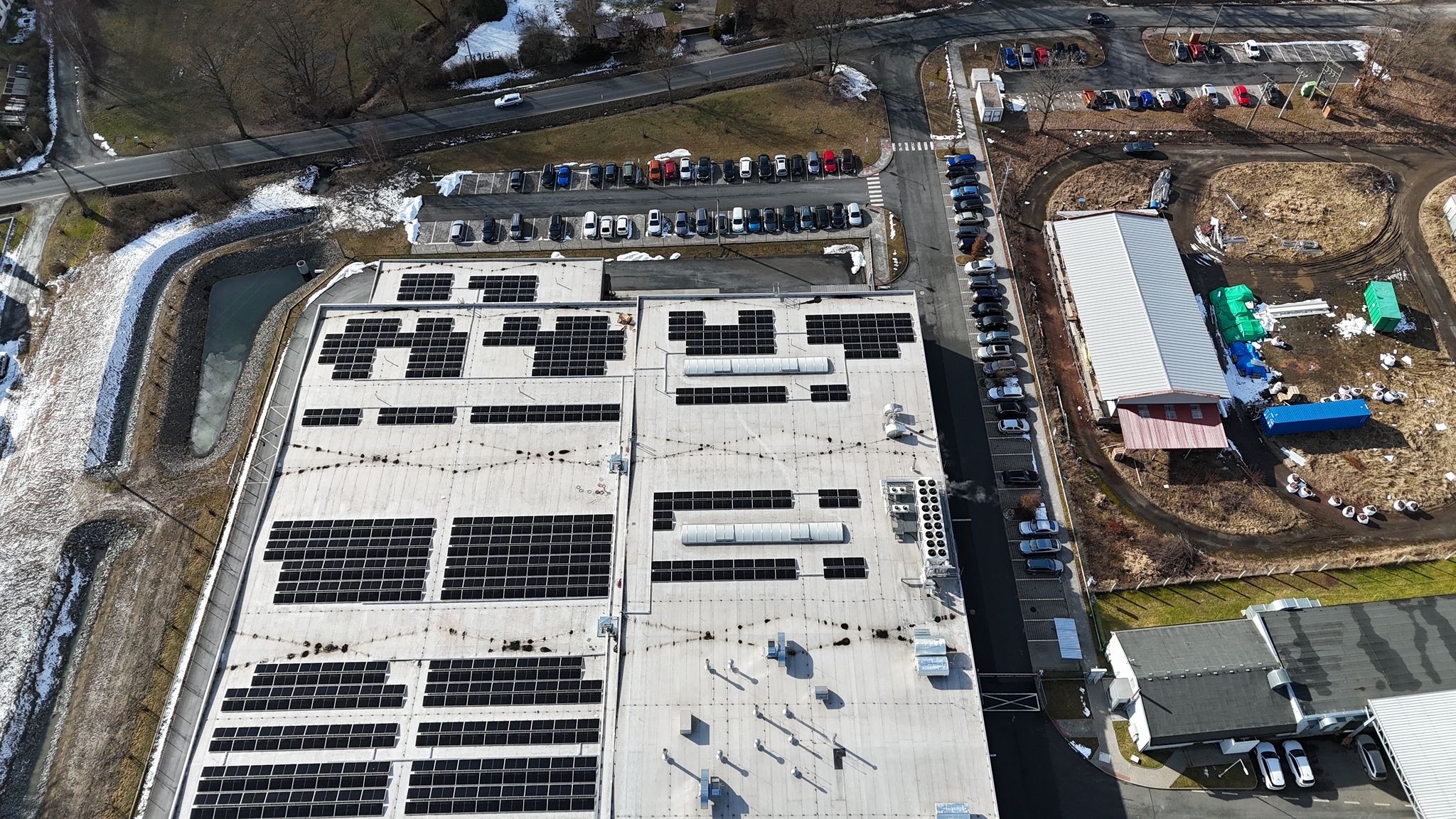

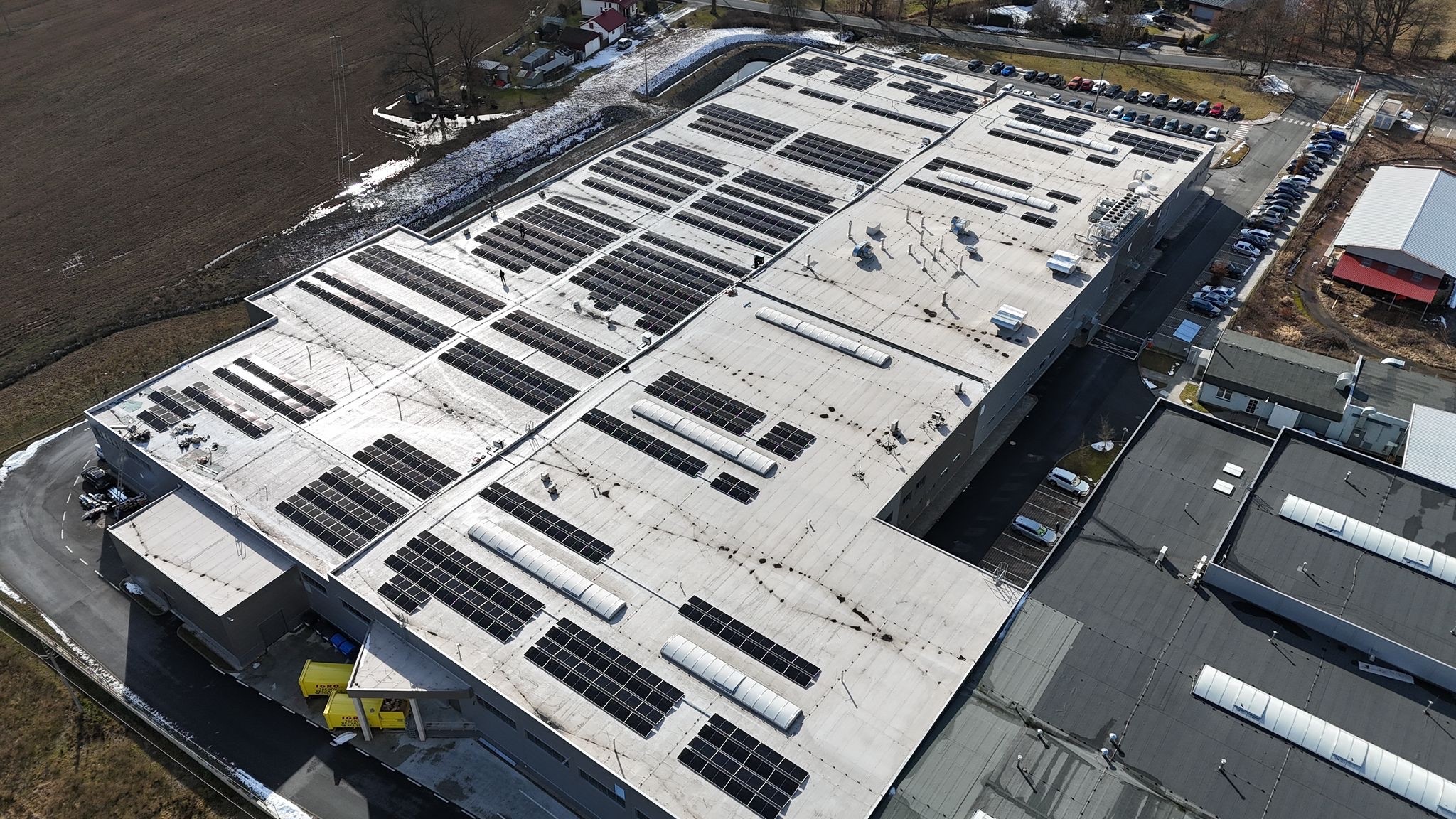

✅ Fotovoltaická elektrárna: 688 kWp
✅ Kogenerační jednotky: 2 × 164 kW (celkem 328 kW)
✅ Rezervovaný výkon výrobny: 0 kW (bez přetoků do DS)
✅ Rezervovaný příkon: 1 600 kW
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská linka ČEZ Distribuce

Použité technologie

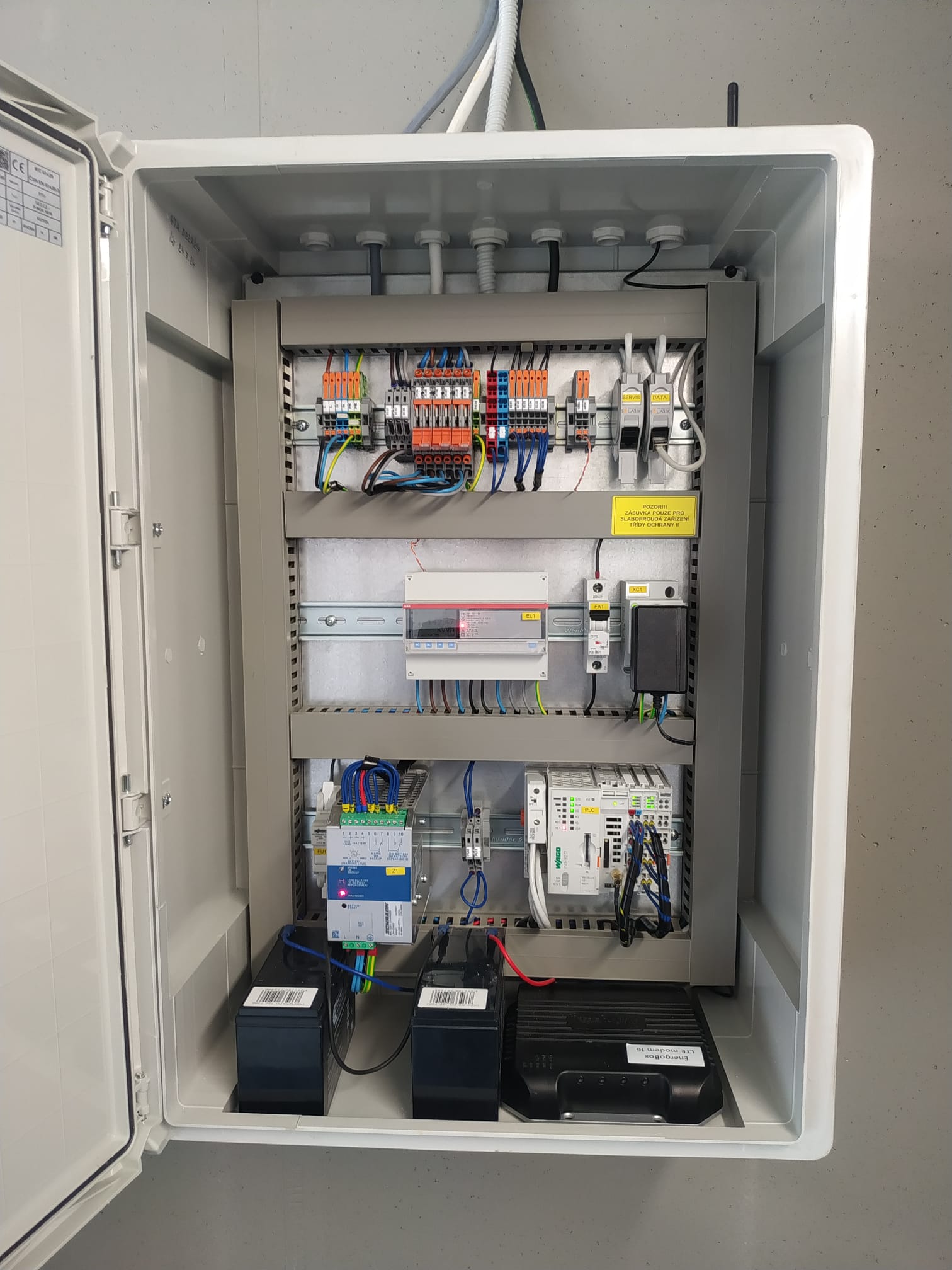

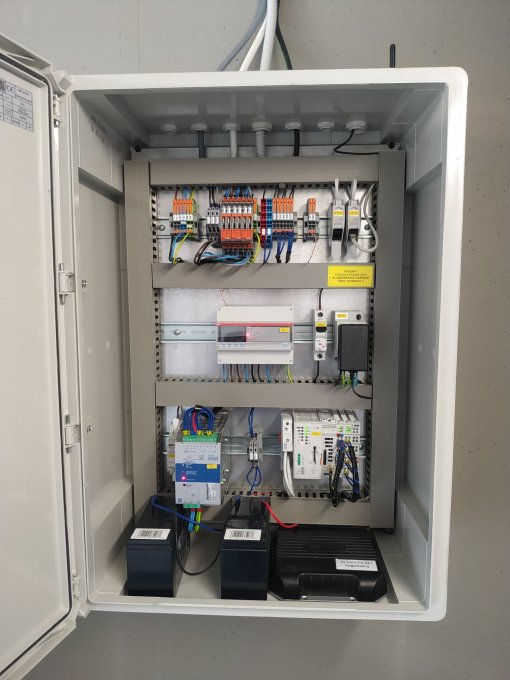

• RTU ENERGOBOX – RTU_Master – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PRTU ENERGOBOX – podružná RTU jednotka pro monitoring a regulaci FVE

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: čtyřkvadrantní elektroměry ABB A44

• Komunikační protokoly:

  • IEC 60870-5-104 – komunikace s dispečinkem PDS

  • Modbus TCP / Modbus RTU – komunikace s FVE a KGJ

• Regulace výkonu FVE: stupně 0 / 30 / 60 / 100 %

• Zálohované napájení: 24 V DC s dohledem baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny SUSPA CZ do systému ČEZ Distribuce a bezpečný provoz kombinovaných výrobních zdrojů bez přetoků do distribuční soustavy.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení a regulaci činného výkonu FVE a kogeneračních jednotek,

• spolehlivou komunikaci přes GSM síť v souladu s PPDS,

• automatickou reakci na dispečerské povely,

• lokální diagnostiku a archivaci provozních dat,

• bezpečný a stabilní provoz výrobny při kombinaci více typů zdrojů.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz v rámci výrobního areálu a připojení k distribuční síti VN.
