R130_FVE_SJOS_PASEKA_230kW

PASEKA – FVE 212,4 kWp

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Paseka
🏭 Investor / provozovatel výrobny: Prefa Pecina s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2025

Pro společnost Prefa Pecina s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o instalovaném výkonu 212,4 kWp, umístěné na střeše výrobní haly v obci Paseka. Výrobna je připojena k distribuční soustavě ČEZ Distribuce v souladu s platnými technickými podmínkami a PPDS.

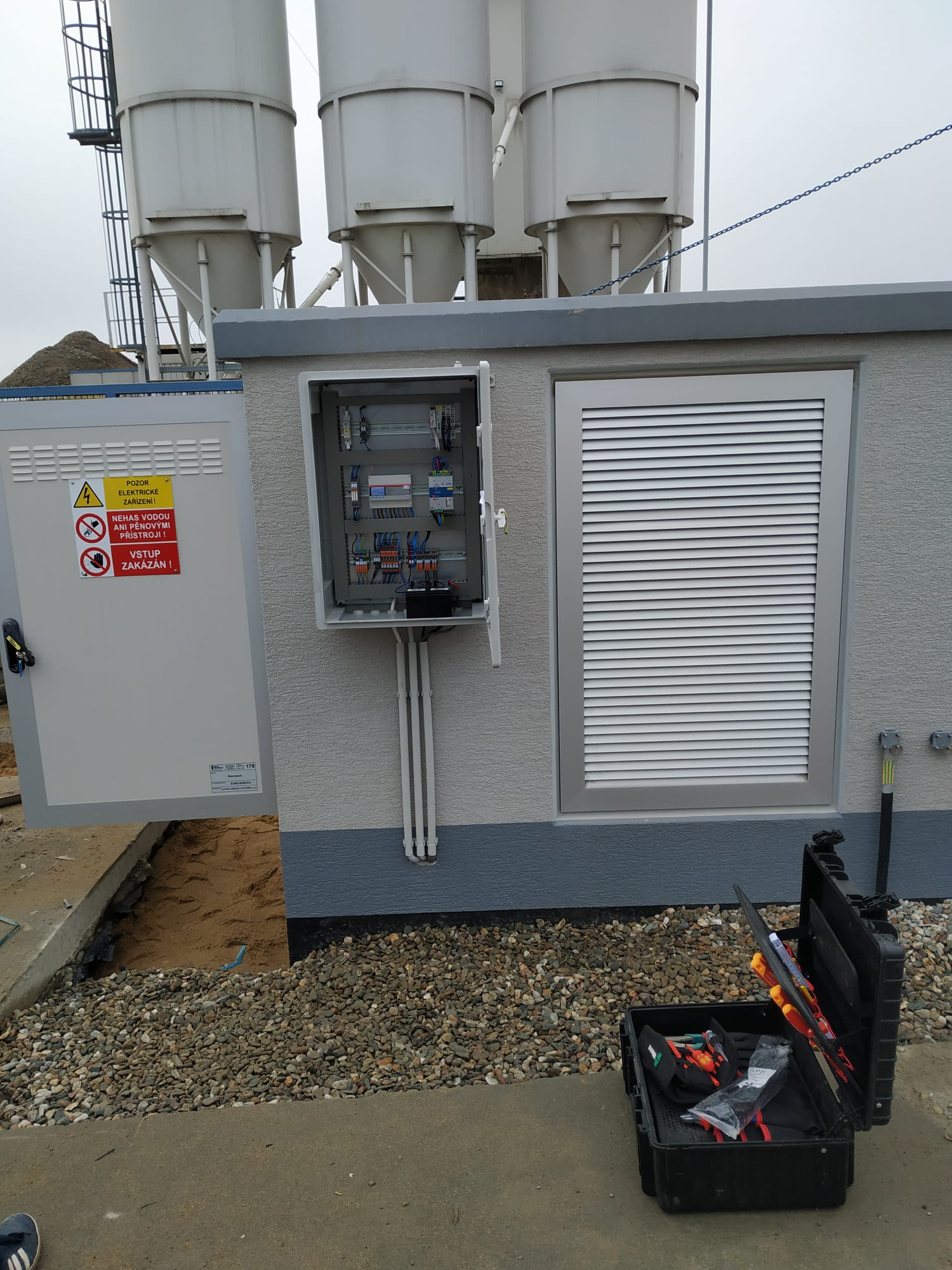

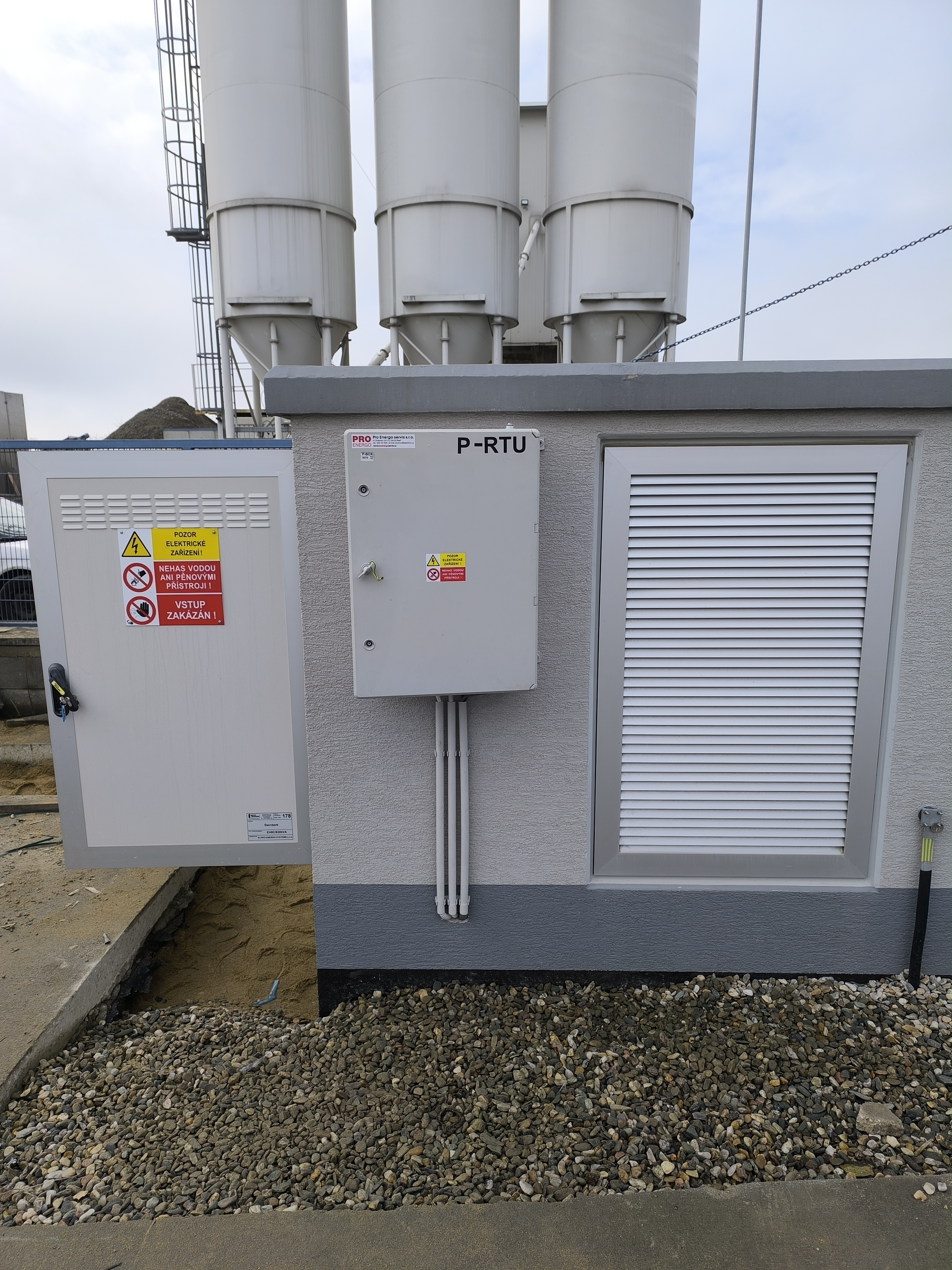

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU pro sběr měřených veličin z AC části výrobny, integrace střídačů, zajištění přenosu měření a stavových signálů a realizace dálkového řízení výkonu výrobny dle požadavků provozovatele distribuční soustavy prostřednictvím protokolu IEC 60870-5-104.
Řešení respektuje schválenou projektovou dokumentaci a podmínky připojení výrobny ke stávající odběratelské transformační stanici OC_0668.

Po provedení funkčních zkoušek, ověření komunikace s dispečerským systémem PDS a výchozí revizi bylo zařízení uvedeno do provozu a předáno bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina připojení: NN / řízení dle požadavků PDS
✅ Instalovaný výkon výrobny: 212,4 kWp
✅ Rezervovaný výkon: 213 kW
✅ Rezervovaný příkon: 200 kW
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská linka ČEZ Distribuce
✅ Střídače: 2× Sunways STT-110KTL
✅ Typ provozu: přetoky do distribuční sítě

Použité technologie

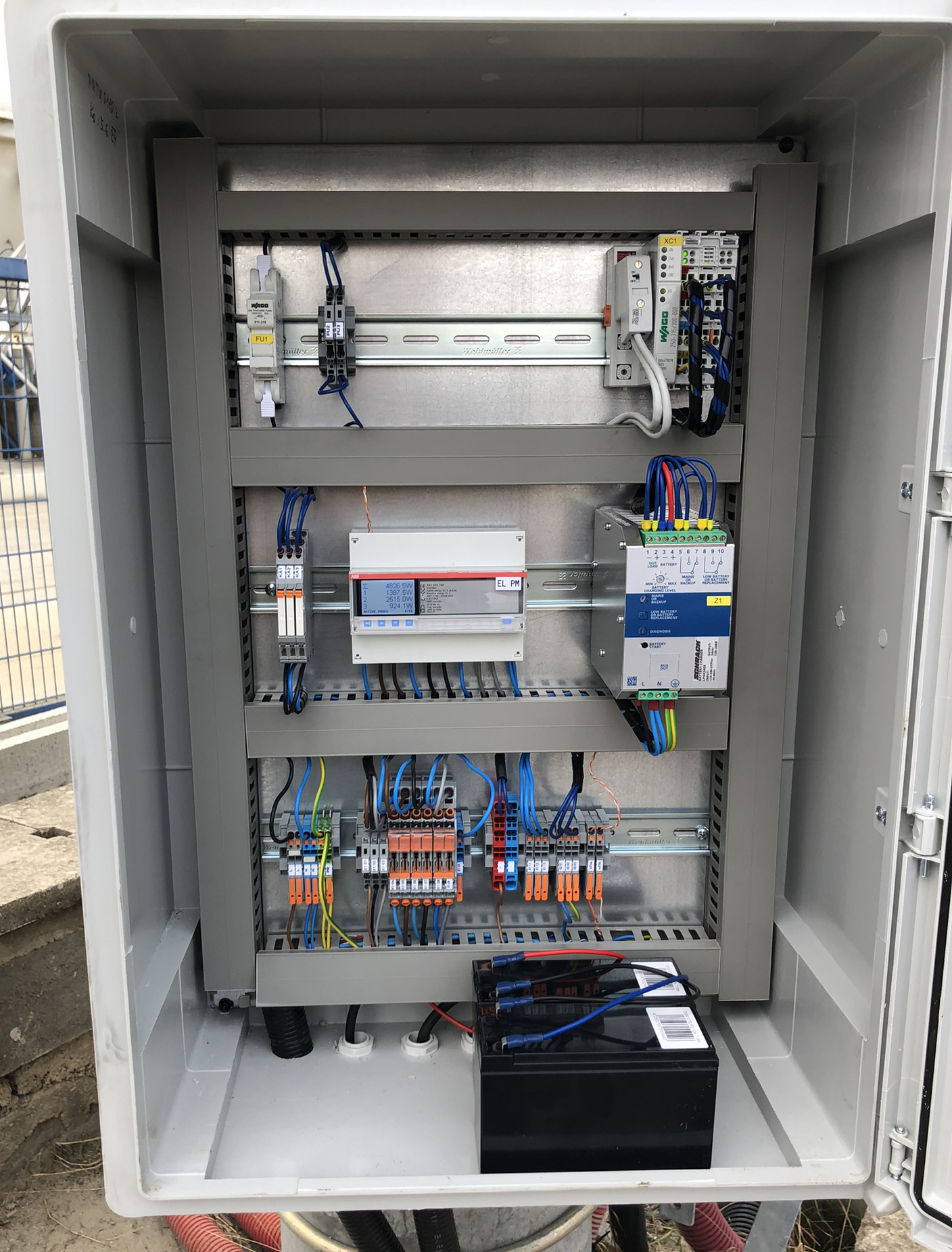

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a zálohovaným napájením

• PLC systém: WAGO PFC200 s I/O moduly

• Měřicí systém: čtyřkvadrantní měření elektrických veličin (P, Q, U, I, cos φ)

• Komunikační protokol: IEC 60870-5-104 – přenos měření, signalizace a povelů

• Integrace technologie: střídače FVE (Modbus)

• Zálohované napájení: 24 V DC s dohledem stavu napájení

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci fotovoltaické výrobny do systému ČEZ Distribuce a umožňuje bezpečný a řízený provoz zdroje v souladu s PPDS.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení a regulaci činného výkonu výrobny,

• podporu regulace jalového výkonu a napětí dle požadavků PDS,

• spolehlivou komunikaci přes GSM síť,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě.
