R135_FVE_Tukleky u Oslova_1012kWp

TUKLEKY U OSLOVA – FVE + BAT

Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Tukleky u Oslova
🏭 Investor / provozovatel výrobny: OVM PELLET s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost OVM PELLET s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení výrobny elektrické energie FVE + bateriové akumulace, připojené k distribuční soustavě na napěťové hladině VN 22 kV.

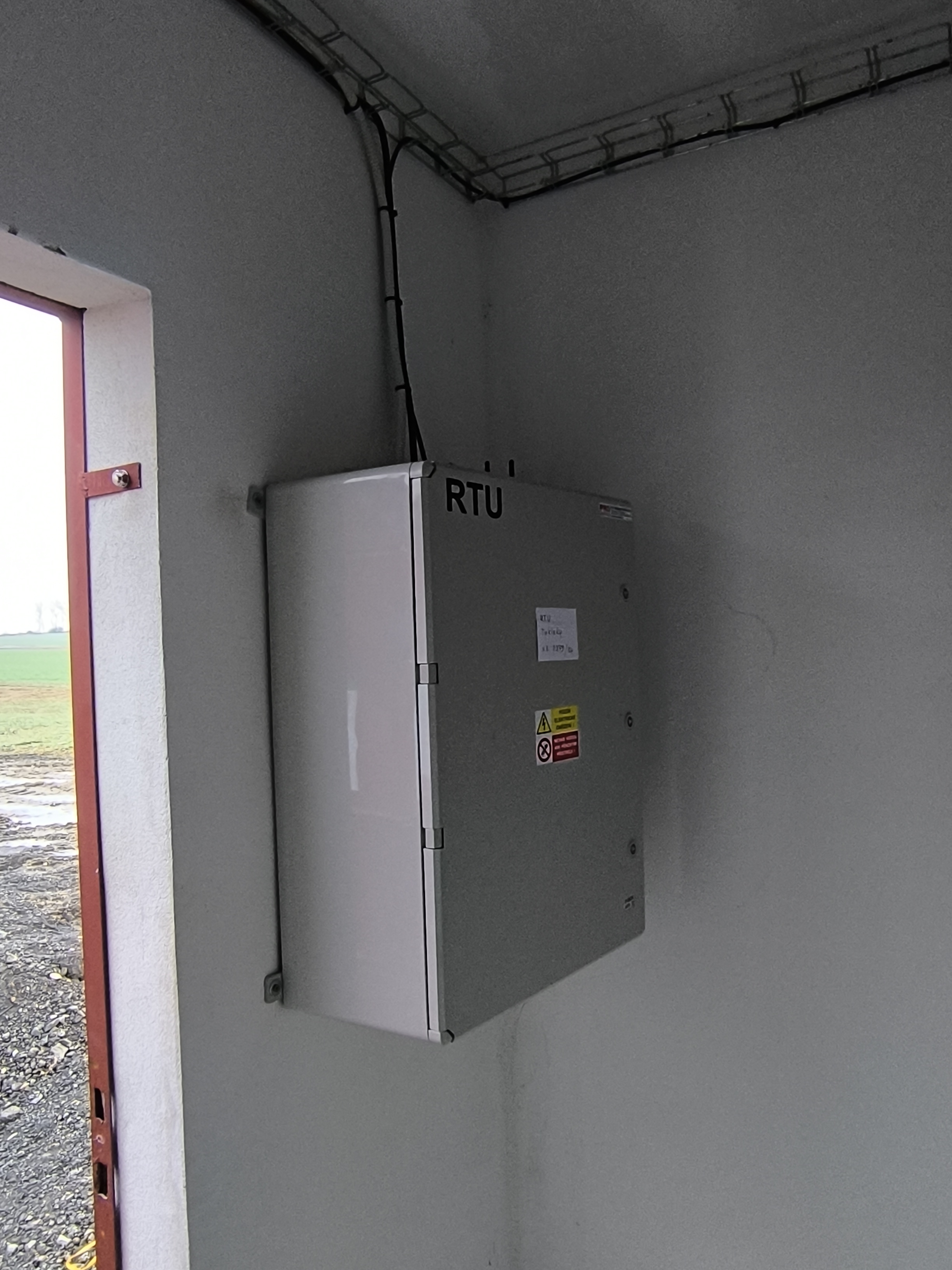

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU v místě výrobny, integrace měření elektrických veličin na AC straně, napojení výrobních modulů FVE a akumulace, zajištění regulace činného a jalového výkonu a realizace komunikace s dispečerským systémem provozovatele distribuční soustavy dle protokolu IEC 60870-5-104.
Řešení respektuje schválenou projektovou dokumentaci a podmínky připojení výrobny k distribuční síti v souladu s PPDS.

Po provedení funkčních zkoušek, ověření přenosu měřených a stavových dat, testů regulace výkonu a po provedení výchozí revize bylo zařízení uvedeno do provozu a předáno bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina připojení: 22 kV (VN)
✅ Typ výrobny: fotovoltaická elektrárna s bateriovou akumulací
✅ Instalovaný výkon FVE: 1 012 kWp
✅ Akumulace: bateriový systém (řádově stovky kWh)
✅ Rezervovaný výkon výrobny: 1 390 kW
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská linka provozovatele DS
✅ Měření: P, Q, U, I, cos φ (čtyřkvadrantní)

Použité technologie

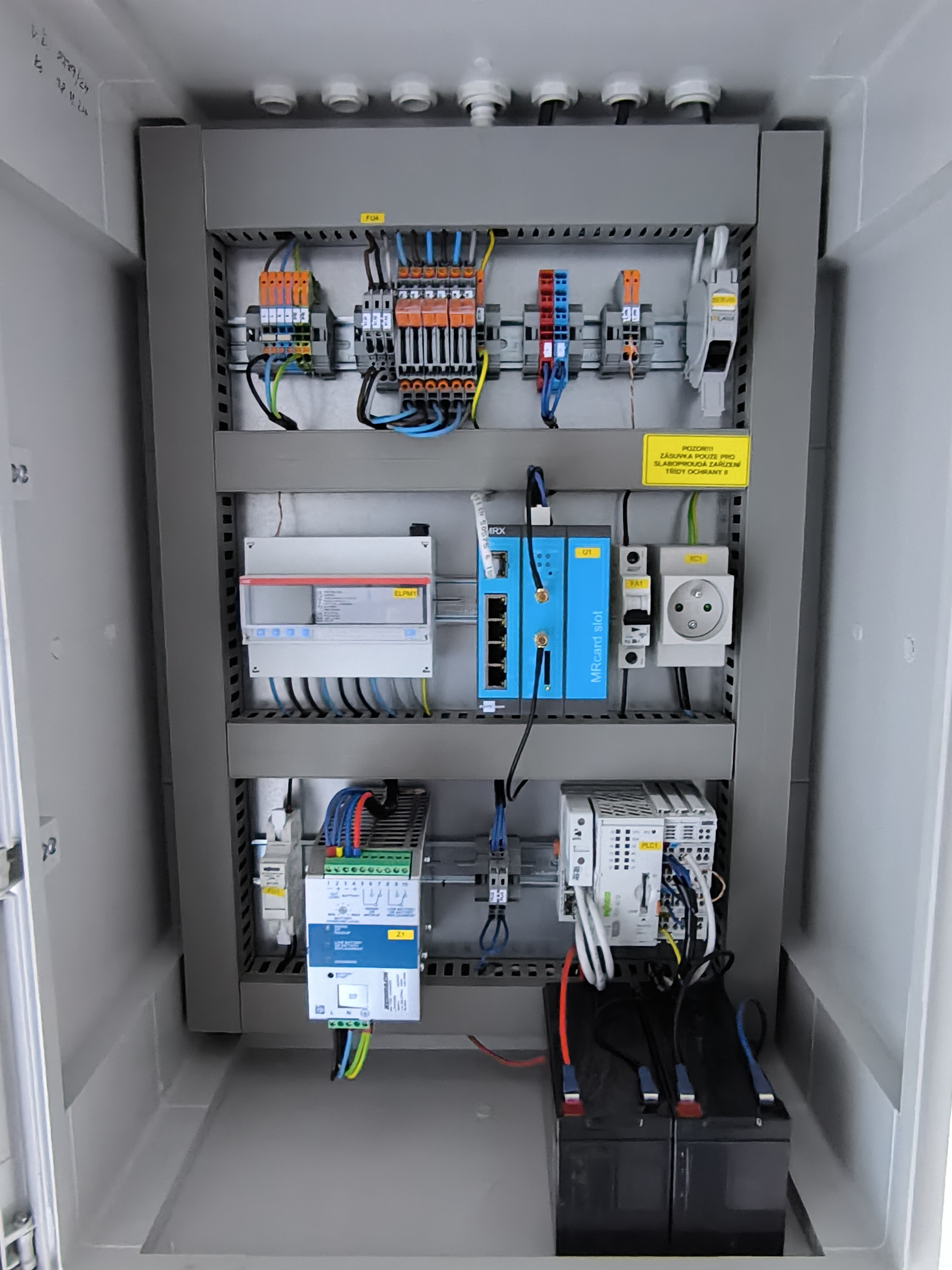

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s I/O moduly řady 750

• Měřicí přístroje: elektroměr ABB A44 (čtyřkvadrantní, Modbus RS485)

• Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin (P, Q, U, I, cos φ) a stavů

• Integrace technologie: FVE střídače a bateriový systém (Modbus)

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny FVE + BAT do systému provozovatele distribuční soustavy a umožňuje bezpečný a řízený provoz zdroje připojeného na hladině VN.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení a regulaci činného a jalového výkonu,

• koordinovaný provoz fotovoltaické výrobny a akumulace,

• spolehlivou komunikaci přes GSM síť v souladu s PPDS,

• automatickou reakci na dispečerské povely,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě VN.
